600x750截面挡边式带式输送段结构

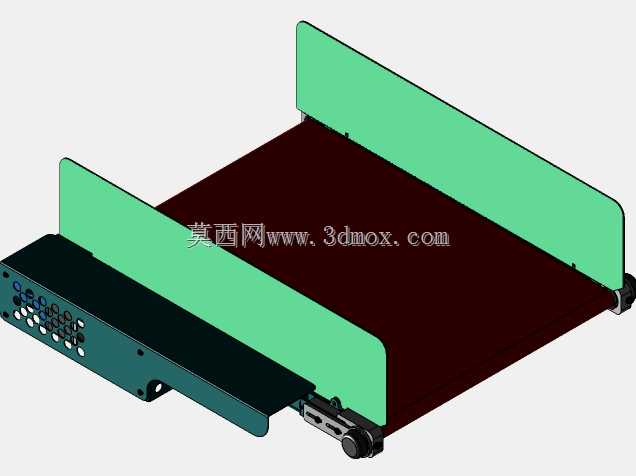

　　在车间零散物料转运、轻型工件工序间流转的场景里，这类带挡边的带式输送段是产线布局里最常用的单元模块，很多做小件加工、包装分拣的产线，都会根据工位排布拼接不同长度的这类输送段，替代传统的人工周转，减少工序间的物料等待时间。从结构设计来看，这款输送段采用了双侧立式挡边的结构，挡边直接固定在皮带两侧的机架上，高度刚好能阻挡输送过程中容易滚落、偏移的小件物料，比如五金冲压件、包装好的小型成品、电子组装件，避免物料在输送过程中从皮带侧边掉落，相比无挡边的平皮带输送，对物料外形的适配性更强，不需要额外加装侧向导条就能完成散件、小件的稳定输送。

　　驱动端采用了侧装式的驱动模组布置，将驱动电机、传动辊的安装座集成在输送段的一端侧下方，这种布局的好处是能压缩输送段两端的安装长度，不会在输送段的首尾两端突出过长的驱动结构，在多段输送拼接、或者输送段需要对接设备进出料口的时候，能减少对接间隙，避免小尺寸工件卡在两段输送的缝隙里。从截面尺寸来看，这款输送段的输送截面为600x750mm，这个尺寸属于轻型输送里的中等宽度规格，既可以满足单排较大尺寸工件的输送，也能满足多排小件并排输送的产能需求，安装的时候只需要预留对应宽度的机架安装空间，两端对接工位的时候，对接面高度可以通过配套的支架调节，适配不同高度的加工设备、分拣台的进出料高度。

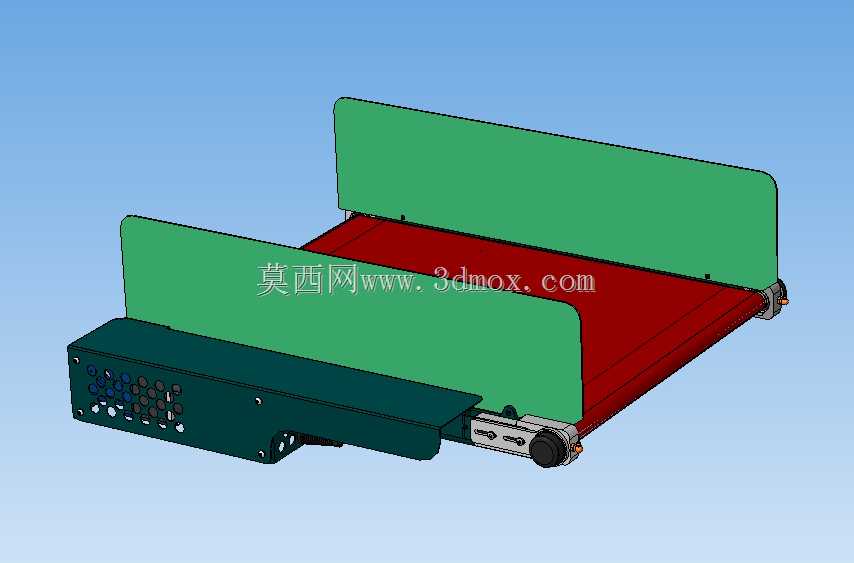

　　皮带采用的是红色的轻型输送皮带，表面有足够的摩擦力，能带动工件随皮带同步运动，不会出现皮带转工件打滑的情况，双侧的绿色挡边采用硬质光滑板材制作，表面摩擦系数低，物料接触挡边的时候不会出现卡滞、刮蹭工件表面的情况，对于有外观要求的成品件输送也能适配。尾部的张紧结构集成在从动辊的安装座上，不需要额外拆解机架就能调整皮带的张紧度，日常维护的时候只需要调节两端的张紧螺栓，就能修正皮带跑偏的问题，降低日常运维的难度。

　　在实际产线布局里，这类输送段可以单独作为短距离转运设备使用，也可以多段拼接成长距离输送线，还可以根据需求在侧面加装传感器安装位、挡停机构、扫码工位，适配自动化产线的物料定位、检测需求。设计的时候特意将机架的安装面做了标准化的孔位布局，不管是落地式安装、还是吊装在车间桁架上，都能通过标准紧固件固定，不需要对机架做二次焊接加工，能缩短产线搭建的周期。驱动部分的传动结构做了封闭防护，能避免车间里的粉尘、碎屑进入传动辊和轴承的位置，延长易损件的使用寿命，也能避免操作人员的衣物、工具卷入传动结构，满足车间生产的安全要求。

　　很多做3C电子组装、小五金加工、食品包装的车间，在规划产线的时候都会优先选用这类标准化的输送段，因为它的结构成熟，安装边界清晰，不需要单独做定制化的结构设计，只需要根据输送长度、输送高度的需求选型拼接，就能快速搭建出符合工位需求的输送路径。相比定制的非标输送结构，这类标准化输送段的备件通用性强，后期如果出现皮带磨损、轴承损坏的情况，能快速更换同规格的备件，减少产线停机的时间。从建模的细节来看，这款模型还原了驱动端的接线端口、安装孔位、辊筒的轴承结构、挡边的固定方式，在做产线三维布局的时候，可以直接调取这个模型和周边的加工设备、分拣台做装配干涉检查，提前确认安装空间是否足够，对接位置是否匹配，避免现场安装的时候出现尺寸不符、结构干涉的问题。
