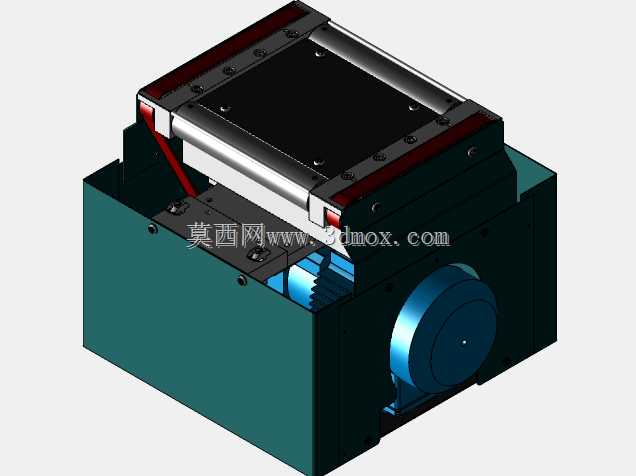

齿带驱动双向紧凑型横向行程输送模块

　　在3C电子小件组装、精密零部件分拣、轻载物料工位转序这类产线场景里，工位间的横向短距离移载一直是布局难点——常规皮带输送单元要么宽度方向占用空间过大，无法嵌入密集排布的工装工位间隙，要么单向输送的结构无法满足工位间双向取放料的往复需求，这款齿带驱动的横向行程模块，就是针对这类紧凑布局场景开发的移载执行单元。从实际使用逻辑来看，该模块核心承担250mm行程范围内的轻载工件横向移载任务，额定适配200mm宽度规格的载具，可直接对接上游来料流道与下游加工工位，不需要额外搭建转接支架，模块本体集成了驱动、导向、载具安装面三类核心结构，不需要用户额外搭配导轨、安装底板这类散件，能直接作为独立功能单元嵌入设备机架。结构设计上，

　　模块采用了驱动侧置的布局思路，将动力单元布置在模块本体的侧端，避免驱动结构侵占上部载具的安装空间，上部移动平台的导向采用内嵌式线性滑轨，滑轨隐藏在齿带传动副的两侧，外部通过密封挡边覆盖，能阻挡车间内的加工碎屑、粉尘进入导向副内部，降低日常维护的频次；齿带传动副采用了双侧张紧的结构设计，双向移动时都能保证齿带与带轮的啮合间隙处于合理范围，不会因为往复换向出现齿带跳齿、传动滞后的问题，相比单侧边张紧的齿带结构，双向传动的重复定位精度能控制在±0.1mm以内，满足小件组装、视觉对位这类场景的精度要求。从安装边界来看，模块整体采用方正的箱式本体结构，下部为一体式的铸造基座，基座上预留了标准的沉头安装孔位，

　　可直接固定在铝型材机架或者钢板工作台面上，不需要额外加工转接板；上部移动平台的安装面预留了成排布的螺纹孔，可直接固定工装载具、吸盘安装架或者夹取机构，安装孔位的间距适配行业通用的载具安装规格，不需要用户二次钻孔加工。模块的横向移动行程覆盖250mm范围，刚好匹配多数小型加工工位的进料、出料位间距，整体宽度方向的尺寸控制在紧凑区间，能嵌入宽度仅300mm的设备机架间隙内，相比同行程的常规滑台输送单元，横向占用空间缩减了近30%，非常适合在多工位并排排布的自动化设备里使用，比如手机中框组装线的工位间转序、小型五金件的检测工位上下料、医药包装线的药板横向移载这类场景，都能直接适配。在实际运行逻辑上，模块的双向移动通过驱动单元的正反转实现，

　　齿带带动上部平台沿内嵌导轨做直线往复运动，移动速度可根据产线节拍调整，最高适配每分钟30次往复的移载节拍，能匹配多数中速自动化产线的生产节奏；基座下部预留了走线槽空间，动力线、传感器线可从基座内部的走线空间引出，避免外部走线与移动部件产生干涉，也能让设备整体外观更整洁，减少车间布线的杂乱问题。另外，模块的上部移动平台两侧设置了缓冲限位结构，在移动到行程两端时能通过缓冲件吸收冲击，避免硬碰撞导致的定位偏移或者结构损坏，不需要用户额外在行程两端加装外置限位块，进一步减少了安装时的配件准备工作。从结构可靠性角度看，整个模块的传动部件都做了半封闭防护，齿带外侧有可拆卸的防护盖板，日常维护时只需要拆开盖板就能检查齿带张紧情况、清理内部积尘，不需要完全拆解模块，维护操作的门槛很低，一线设备维护人员不需要专门的培训就能完成日常保养工作。
