三菱RD78GHW单色运动传感控制单元

　　这款单色运动传感单元是面向工业自动化产线运动控制场景开发的核心检测部件，日常主要搭载在PLC控制柜的标准安装导轨上，对接伺服驱动、步进执行端的位置反馈链路，在3C电子组装线、锂电卷绕设备、包装机械的多轴同步控制系统中承担运动状态采集、位置偏差校验、异常动作触发的核心作用，区别于通用光电类传感器，该单元专门适配高速运动轴的脉冲信号捕捉，可在毫秒级周期内完成轴位置、运动方向、运行速度的信号解析，直接给主控单元输出可直接调用的数字量信号，省去外部信号转换的中间环节。

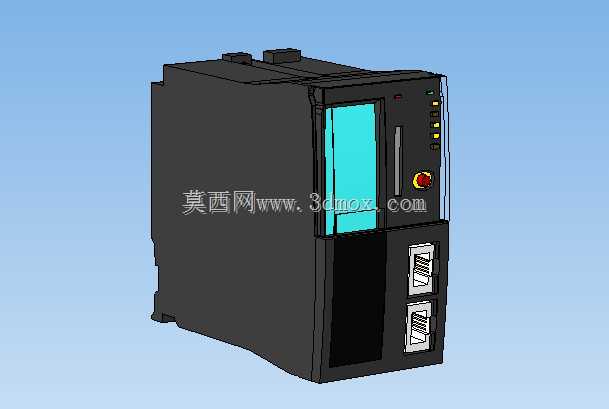

　　从结构设计逻辑来看，整体采用模块化插拔式结构，外壳采用阻燃ABS+PC混合工程塑料注塑成型，表面做细咬花处理避免现场运维时留下指纹划痕，正面的状态显示区采用单色透光面板设计，运行、报警、通讯、轴状态对应的指示灯均采用内嵌式导光柱设计，避免现场粉尘、切削液飞溅进入壳体内部，导光柱与外壳接缝处做了超声波焊接密封，可适配多数无强腐蚀的工业车间环境。正面预留的手动复位按钮采用带防护圈的凸点设计，运维人员戴劳保手套也可准确按压触发，不会出现误触情况。下部的两个通讯接口采用标准快插式结构，接口周围做了凸起的防护筋，即使现场布线拖拽线缆也不会直接磕碰接口引脚，接口旁预留了清晰的引脚标识丝印，接线时无需反复查阅手册即可完成对应线序对接。

　　安装边界上，该单元完全符合工业控制柜的标准DIN导轨安装尺寸，背部自带弹性卡扣，可直接卡装在35mm标准导轨上，单元宽度适配多槽位机架的槽位间距，相邻安装同系列模块时不会出现干涉，壳体侧面预留了模块间连接的总线接插位，多单元拼装机架时可直接通过背部总线完成通讯连接，无需额外布设跨接线缆。外形的棱角处均做了R2左右的圆角处理，既避免安装时划手，也不会因为棱角应力集中导致壳体受外力冲击开裂。内部电路板采用沉金工艺，核心信号处理芯片周围做了完整的电磁屏蔽罩设计，可抵御车间内变频器、伺服驱动器工作时产生的电磁干扰，避免信号采集出现偏差。

　　在实际选型适配过程中，该单元可直接对接同系列的主控机架，无需额外配置转接模块，自身的信号输入通道支持差分脉冲、集电极开路两种常见的编码器信号输入，可适配市面上绝大多数主流伺服电机、直驱电机的编码器输出信号，不需要额外加装信号转换模块。日常运维时，单元的拆装不需要拆卸整个机架，只需拨开背部的弹性卡扣即可单独取下更换，故障替换时间可控制在一分钟以内，大幅减少产线停机等待时间。壳体的散热结构采用侧面隐藏式通风槽设计，通风槽内部做了迷宫式挡尘结构，既保证单元长时间工作时内部热量可自然散出，又能阻挡车间内的金属粉尘、纤维碎屑进入壳体内部造成电路短路。

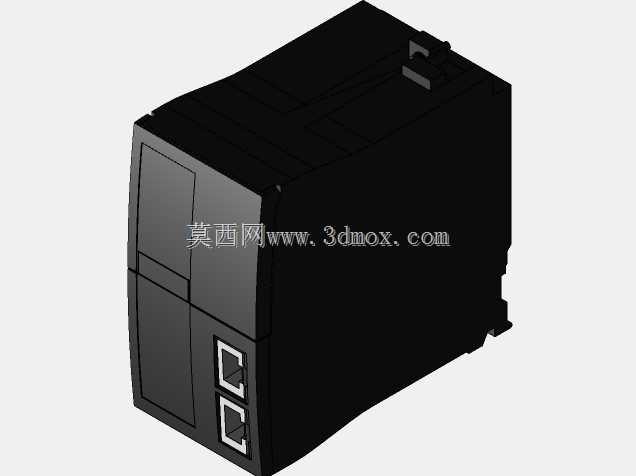

　　从建模细节来看，整个模型还原了实物的所有装配特征，包括外壳的分模线、按钮的装配间隙、接口的引脚细节、指示灯的分层结构，在做控制柜三维布局时，可直接导入该模型完成排布校验，提前确认安装间隙、线缆折弯半径是否满足要求，避免现场安装时出现模块干涉、线缆长度不足的问题。模型的安装基准面完全对齐实物的导轨安装面，布局时可直接贴合导轨模型完成装配，不需要额外调整基准坐标，可大幅提升电控柜三维设计的效率。
