铝型材输送机角运动气动执行驱动机构

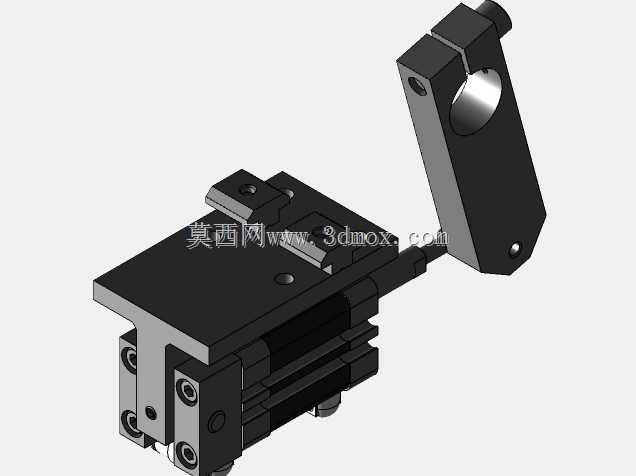

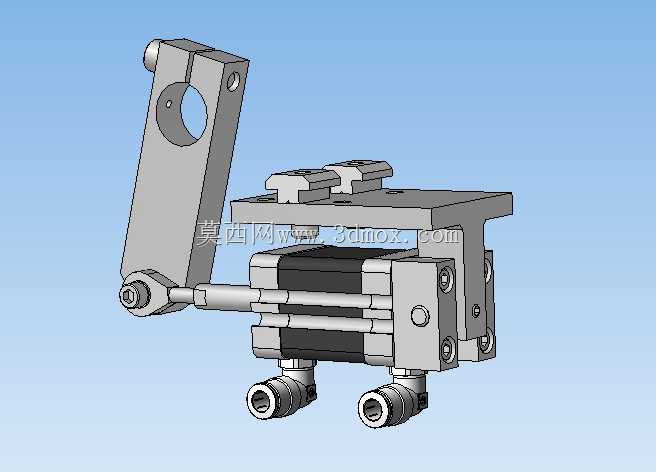

　　在轻工包装、电子元器件组装、食品分拣等大量采用铝型材搭建的输送线场景中，工位间的工件转位、挡停、姿态调整往往需要小角度的往复摆动输出，这类动作如果采用电机搭配凸轮或者连杆结构，不仅整体安装空间占用大，调整摆角时需要拆换机械零件，维护成本也偏高，而气动驱动的角运动执行机构刚好能匹配这类工况的需求。这套机构直接以紧凑型双作用气缸作为动力输出核心，气缸缸体采用侧面安装的方式固定在L型安装支架上，安装支架预留了与铝型材T型槽匹配的安装孔位，不需要额外加工转接板，就能直接固定在输送线的型材横梁上，安装时的定位基准面与型材表面完全贴合，能保证长时间运行不会出现偏移。气缸的活塞杆端通过鱼眼接头与摆臂下端铰接，摆臂的上端设置有通孔结构，

　　用来安装工件拨叉或者挡块，摆臂的回转中心通过销轴固定在安装支架的立板上，当气缸活塞杆伸出时，会推动摆臂绕回转中心做定轴转动，从而带动末端的执行件完成角向的摆动动作，活塞杆收回时则带动摆臂复位，整个动作的行程可以通过调节气缸尾部的缓冲螺钉来微调，避免摆臂到位时出现硬碰撞。从安装边界来看，整套机构在完全缩回状态下，横向尺寸不超过气缸本体长度加上摆臂的厚度，纵向高度以安装支架底面为基准，最高点不超过摆臂上端的安装孔位，不会和输送线上方的工件托盘、护板等部件产生干涉，摆臂的摆动角度可以通过更换不同长度的活塞杆连接头，或者调整铰接点的安装位置来实现0到90度范围内的调整，适配不同工位需要的摆角需求。

　　设计时特意将气缸的两个气路接口设置在缸体下方，接通气源后气管可以顺着铝型材的槽路排布，不会裸露在输送线的工件通行区域，避免被工件剐蹭造成气管破损，缸体本身自带的磁环可以配合安装在缸体侧面的磁性开关，实时反馈摆臂的伸出和复位位置，方便接入输送线的整体气控系统，实现与输送线启停、工件到位检测信号的联动。整套机构的受力路径经过优化，气缸的推力直接作用在摆臂的下端，距离回转中心的力臂长度经过核算，在常规0.5MPa的气源压力下，摆臂末端能输出足够的推力来推动常规重量的工件转位，不会出现推力不足导致的卡滞问题，铰接位置都采用了自润滑的轴套配合，长时间往复运行不需要频繁加注润滑脂，日常维护只需要定期检查气管接头是否漏气、铰接销轴是否有松脱即可。

　　在实际的输送线工位应用中，这类机构常被用来做工件的分料挡停、90度转位推送、工装板的定位阻挡，相比电机驱动的摆动机构，它的响应速度更快，单次动作的循环时间可以控制在0.5秒以内，完全匹配中高速输送线的节拍要求，而且因为全部采用标准气动元件搭配机加工的安装支架和摆臂，加工和组装的难度很低，设计人员只需要根据实际工位需要的摆角和末端推力，选定对应缸径的气缸，再调整摆臂的长度和铰接点位置，就能快速完成适配，不需要从零开始做复杂的力学计算和结构设计。安装时需要注意保证摆臂的回转中心轴线与输送线的输送方向垂直，否则摆动时末端执行件会出现偏斜，导致工件推送位置不准，气缸安装时要保证活塞杆的伸缩方向与摆臂在初始位置时的铰接点运动方向切线平行，避免活塞杆承受径向力，延长气缸的密封件使用寿命。
