带通用安装块的双注射注塑模具结构

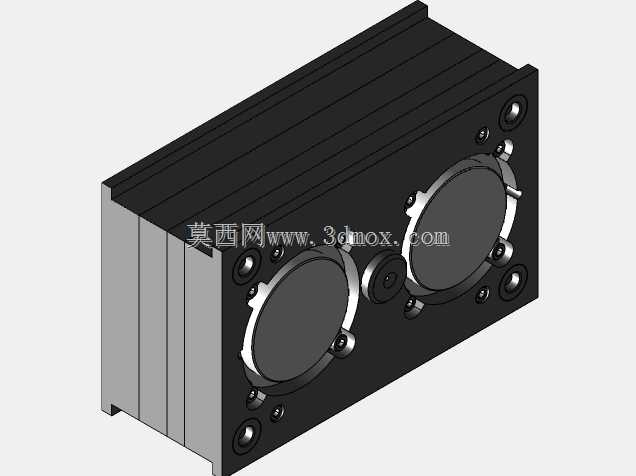

　　这套双注射成型模具的核心设计逻辑，是通过标准化通用安装块的结构适配，解决多工位注塑机上双色/双物料塑件快速换模的适配痛点，在消费电子外壳、汽车内饰按键、双色密封结构件的批量生产场景中，这类带通用安装接口的模具能大幅缩短换模调校周期，减少机台待机损耗。从实际生产适配的角度看，通用安装块的定位销孔、锁模螺纹孔完全匹配行业主流卧式双射注塑机的模板安装基准，不需要额外加工过渡垫板，安装时直接通过定位环与机台定位孔对中，锁模螺栓穿过安装块预设的沉头孔即可完成初步固定，调校时仅需微调射嘴与浇口套的同轴度，相比定制化安装底座的双射模，安装准备时间能压缩40%以上。模具内部采用独立的双料道布局，第一射料道负责硬胶基材的成型填充，

　　第二射料道在第一次开模旋转后完成软胶包覆或者异色物料的填充，两套料道的冷却回路相互独立，可根据两种物料的成型工艺参数单独调整冷却水温与流量，避免两种物料因收缩率差异导致的塑件翘曲、结合面粘接不牢的问题。在成型区域的结构设计上，动模侧的旋转型芯精度控制在0.02mm以内，保证第一次成型的基材在旋转180度后能与定模侧第二射型腔完全贴合，飞边控制在0.03mm以内，不需要后续大量的人工修边工序。通用安装块与模架主体之间采用可拆卸的螺栓连接结构，当需要适配不同规格的双射机台时，仅需更换对应孔位的安装块，不需要重新加工模架本体，大幅降低了模具的跨机台适配成本。从安装边界尺寸来看，模架整体的长宽尺寸控制在通用安装块的覆盖范围内，

　　锁模时的受力点完全落在安装块的加强筋区域，避免模架长期受锁模力作用出现变形，安装块的厚度经过受力校核，在额定160吨锁模力的工况下，最大变形量不超过0.015mm，完全满足精密双射塑件的成型精度要求。模具的顶出结构采用中心顶杆加周边推块的组合布局，第一射成型后顶出动作仅做预松，不将塑件完全顶离型芯，待旋转到第二射工位完成二次填充冷却后，再由第二工位的顶出系统将成品完全顶出，避免两次顶出动作不同步导致的塑件拉伤变形。冷却水路的排布距离型腔表面的距离统一控制在15-20mm，水路直径10mm，进出水接口统一设置在安装块的侧边，与机台冷却水接口的位置完全对应，接水管时不需要额外加长管路，减少了水路弯折导致的冷却水流量损耗。

　　在浇口位置的选择上，第一射采用潜伏式浇口，开模时自动切断浇口凝料，第二射采用扇形浇口，保证软胶或者第二色物料填充时流动平稳，避免出现流痕、结合线明显的外观缺陷。整套模具的导向结构除了模架标配的导柱导套外，在旋转型芯位置额外增加了4组精定位锁块，保证每次旋转合模后的位置精度，避免长期生产后旋转工位出现错位导致的塑件壁厚不均问题。通用安装块上还预设了机台传感器的安装位，可直接安装合模行程检测、模温检测的传感元件，不需要在模架上额外打孔攻丝，适配当前注塑生产的数字化监测需求。对于长期从事注塑模具设计、双物料塑件工艺开发的工程人员来说，这种通用安装块的模块化设计思路，能直接套用到不同规格的双射模开发中，减少重复的安装结构设计工作量，同时也能降低模具生产制造时的非标零件加工占比，缩短模具的整体交付周期。在实际生产验证中，这套结构的模具连续生产10万模次后，安装块的定位精度仍能保持在初始公差范围内，没有出现连接螺栓松动、定位孔磨损超差的问题，适配的物料组合涵盖ABS+TPU、PP+TPE、PC+ABS等常见的双射物料组合，成型的塑件结合面剥离强度能达到行业标准要求，不会出现两种物料分层脱落的质量问题。
