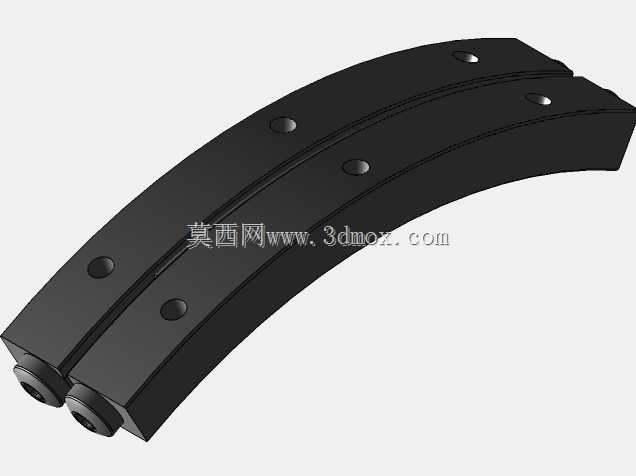

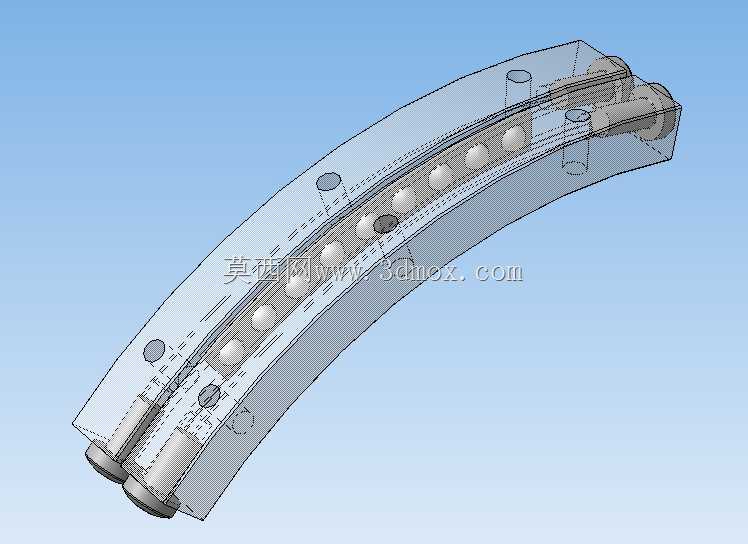

这款分段式角接触球轴承,主要适配弧形回转轨迹的重载支承场景,在环形输送线、弧形回转工作台、大型雷达俯仰机构、分段式圆弧导轨副这类需要沿固定曲率做圆弧往复或连续回转运动的设备中,能替代传统整圈大直径回转支承,解决大直径整圈轴承加工难度大、安装维护成本高、局部损坏需整体更换的痛点。从结构设计逻辑来看,该轴承采用分段式弧形外圈与内圈结构,单段轴承对应固定圆心角的圆弧轨迹,多段拼接后可组成完整的弧形或整圈回转支承,每段轴承内部设置双排错位排列的钢球滚动体,配合保持架对钢球做等距分隔,避免滚动体在弧形滚道内运行时出现挤压、卡滞或间距不均的问题。角接触的滚道截面设计,让轴承可同时承受径向载荷、单向轴向载荷以及倾覆力矩,
相比普通深沟球结构的弧形轴承,在承受偏载的工况下稳定性更强,不会出现滚动体脱离滚道的情况。在安装边界设计上,每段轴承的内外圈端面均预留了沉头安装孔位,可直接通过螺栓与设备的弧形基座、运动滑台做刚性连接,相邻两段轴承的拼接端面做了高精度的定位止口设计,拼接时可通过止口保证多段轴承的滚道曲率中心完全重合,避免拼接处出现滚道错位导致的运行卡顿、滚动体撞击问题。滚道的曲率半径与钢球直径的匹配经过严谨计算,钢球与滚道的接触角控制在合理区间,既保证足够的接触刚度,又不会因为接触应力过大导致滚道过早出现疲劳点蚀。保持架采用分段式弧形结构,每段保持架对应单段轴承内的钢球数量,兜孔间隙控制在合理范围,保证钢球在弧形滚道内公转、
自转时不会与保持架发生过度摩擦,同时在轴承两端设置了嵌入式密封结构,可阻挡外界粉尘、切削液等杂质进入滚道内部,延长轴承在恶劣工况下的使用寿命。实际应用中,这类分段轴承特别适合大直径弧形回转场景,比如大型环形自动化装配线的弧形段支承,传统整圈回转支承直径超过两米后,加工时的滚道淬火、磨削难度会呈指数级上升,运输、吊装成本也极高,而采用分段拼接的结构,单段轴承可单独加工、单独运输,安装时逐段固定在基座上即可,后期维护时如果某一段轴承出现磨损或损坏,只需单独更换对应分段,无需拆解整个回转机构,大幅降低运维成本。在设计建模过程中,需要重点保证每段轴承的滚道曲率一致性,所有分段的滚道圆弧必须共圆心,
否则拼接后滚动体经过拼接位置时会产生明显的冲击振动,建模时先确定整体回转中心轴线,再基于该轴线绘制单段轴承的内外圈弧形轮廓,滚道的截面轮廓按照角接触轴承的接触角要求绘制,钢球的排布需要计算弧形滚道的展开长度,保证钢球间距均匀,同时预留合理的游隙,避免温度升高后热胀冷缩导致轴承卡滞。另外,安装孔的位置需要与配套的滑台、基座安装孔位做匹配设计,沉头孔的深度要保证螺栓锁紧后头部不高出轴承安装面,避免与运动部件发生干涉。密封槽的尺寸要适配对应的密封圈规格,保证密封唇口贴合在对应的配合面上,既起到密封作用,又不会产生过大的摩擦阻力。这类轴承在运行时的载荷分布需要重点校核,尤其是弧形段的首尾位置,相比整圈轴承,分段轴承的端部没有相邻滚道的连续支撑,承受偏载时端部的滚动体接触应力会比中间位置更高,设计时需要适当加厚端部的内外圈壁厚,提升端部结构刚度,避免长期运行后端部出现变形导致滚道精度丧失。
