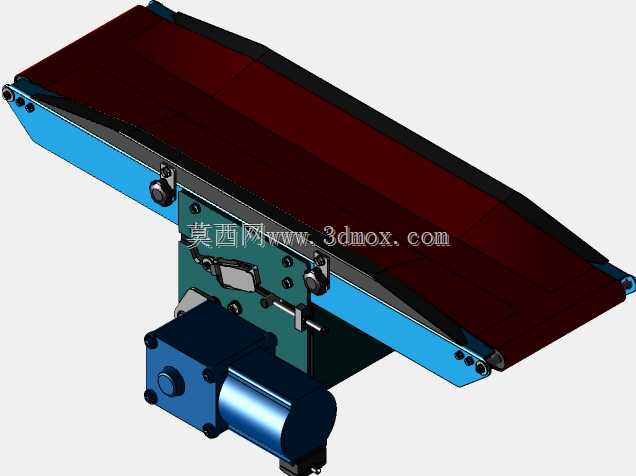

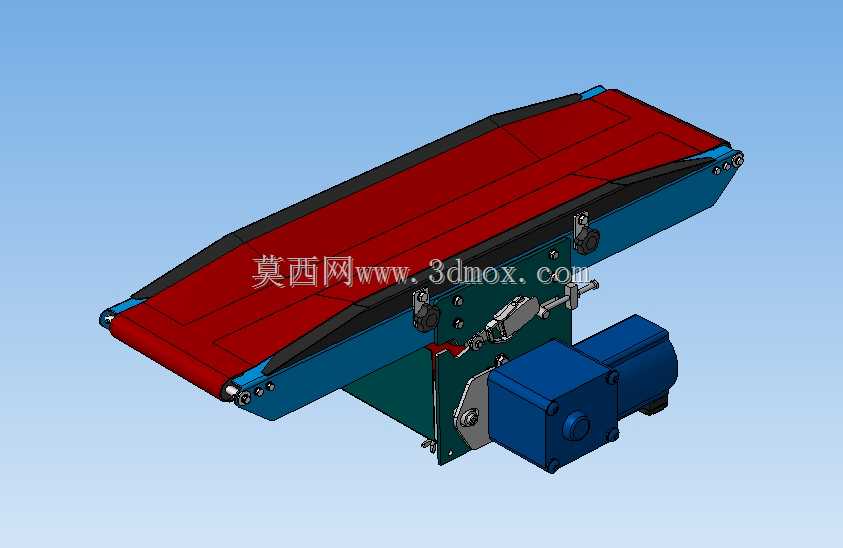

高负载保持型带式物料输送装置

　　这款带式输送装置的设计核心围绕重载工况下的负载保持能力展开，区别于普通轻型皮带机易打滑、负载启动溜料的痛点，在结构层面做了多处针对性优化，可广泛应用于五金加工车间的工件工序转运、仓储物流的整箱物料分拣输送、包装产线的成品段传输，以及部分需要短距离平稳输送重载散料或规整件的生产场景。从实际使用场景来看，普通轻型皮带机在输送重量超过额定负载30%的工件时，往往会出现皮带与驱动辊之间打滑、停机时皮带受物料重力反向滑移的问题，这款设备在驱动端采用了大直径包胶驱动辊设计，辊面做了菱形防滑纹理处理，配合侧面的弹簧式张紧调节机构，可根据输送物料的重量动态调整皮带张紧力，既避免张紧力过大导致皮带过早疲劳开裂，

　　也能保证重载状态下驱动辊与皮带之间的摩擦力足够传递扭矩，不会出现丢转打滑的情况。设备的机架主体采用折弯钢板拼焊结构，两侧的侧板承担了主要的承载负荷，驱动侧的安装座预留了电机的安装定位孔位，配套的减速电机直接通过法兰与驱动辊轴连接，省去了链传动或带传动的中间传动环节，既减少了传动损耗，也缩小了设备整体的横向安装尺寸，在产线布局时可以更灵活地嵌入现有工位间隙。皮带承载面下方每隔150mm设置了一根无动力托辊，托辊两端采用深沟球轴承支撑，转动阻力小，即使输送表面不平整的重载工件，也能保证皮带面保持水平支撑状态，不会出现皮带中部凹陷导致物料偏移、滑落的问题。设备的进料端和出料端都做了小直径过渡辊设计，过渡辊的顶面与皮带承载面齐平，

　　可减少物料在进出输送段时的落差，避免小尺寸工件卡入皮带与端辊的间隙，也能降低易碎物料进出时的磕碰风险。从安装边界来看，设备整体的横向宽度比皮带有效输送宽度宽出120mm，主要是两侧侧板、张紧机构和电机安装位占用的尺寸，纵向长度可根据实际产线需求做模块化拼接，单段标准长度的设备底部预留了四个脚轮安装位和四个固定支脚安装位，既可以通过脚轮做临时工位的移动输送，也可以通过支脚调平后做固定工位的长期输送作业。张紧机构的调节行程为50mm，在皮带使用一段时间出现自然伸长后，不需要拆卸设备主体，仅通过侧面的调节螺栓即可调整张紧度，日常维护的操作门槛很低。设备的侧边还预留了传感器安装支架的固定孔位，可根据实际使用需求加装光电传感器、行程开关，

　　实现与上下游设备的联动控制，比如在出料端设置到位传感器后，可在物料到达指定位置时触发下游设备的接料动作，不需要额外焊接支架做改装。在负载保持的设计细节上，驱动辊的轴端设置了单向止退结构，当设备停机时，单向结构会锁死驱动辊的反向转动自由度，即使皮带上放置了额定负载范围内的物料，也不会出现皮带反向滑移、物料倒退的情况，这一设计在有一定倾斜角度的安装场景下实用性尤为突出，不需要额外加装阻挡机构即可实现停机保位，简化了倾斜输送场景下的配套结构设计。皮带采用的是多层聚酯线芯的耐磨工业皮带，表面可根据输送物料的特性选择平面或防滑纹面，机架表面做了喷塑处理，可适应一般生产车间的潮湿、多粉尘环境，不会轻易出现锈蚀掉漆的问题。
