d5至10mm孔径弹性联轴器结构设计

　　在小型自动化输送线、桌面级3D打印设备、微型伺服传动模组这类对传动同轴度误差容忍度较低的轻载传动场景中，这类适配5mm到10mm轴径的弹性联轴器是连接动力输出端与负载端的核心零件。很多现场调试的结构工程师都遇到过这类问题：微型电机输出轴与从动辊、丝杠的安装位很难做到绝对同轴，加工件的形位公差、装配时的累计误差、设备运行过程中机架产生的微变形，都会让两根对接轴出现径向偏移、角向偏斜甚至轴向窜动，如果用刚性联轴器硬连接，轻则会让轴承受额外的交变径向力，大幅缩短轴承和电机的使用寿命，重则会直接憋停动力端，烧损驱动绕组。这款弹性联轴器的设计核心就是通过中间的弹性形变结构，吸收这些安装和运行过程中产生的轴系偏差，同时在传动过程中缓冲启动、

　　急停阶段产生的冲击载荷，让扭矩传递更平顺。从结构细节来看，两端的金属轴套采用抱紧式锁紧结构，轴套内孔加工有适配不同轴径的公差带，安装时通过侧面的紧定螺钉施压，让轴套产生微形变抱紧对接轴，相比顶丝直接抵在轴表面的固定方式，这种抱紧结构不会在轴表面压出凹痕，后续拆装维护时不会出现轴和联轴器咬死的情况，反复拆装也不会影响锁紧精度。中间的弹性连接体采用对称的镂空框架结构，这种结构的形变方向经过特意设计：在径向和角向有足够的形变余量来补偿轴系偏差，而在扭转方向则有足够的刚性来保证扭矩传递的同步性，不会因为弹性体过软导致传动出现明显的回程间隙，这一点对于需要精准定位的进给传动场景尤为重要，比如小型雕刻机的Z轴进给、点胶设备的位移模组，

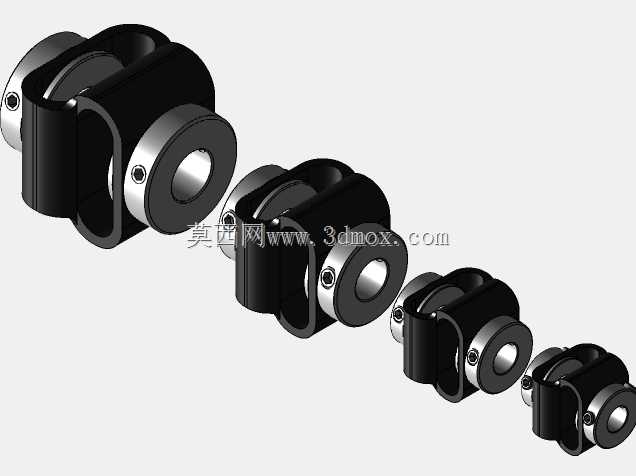

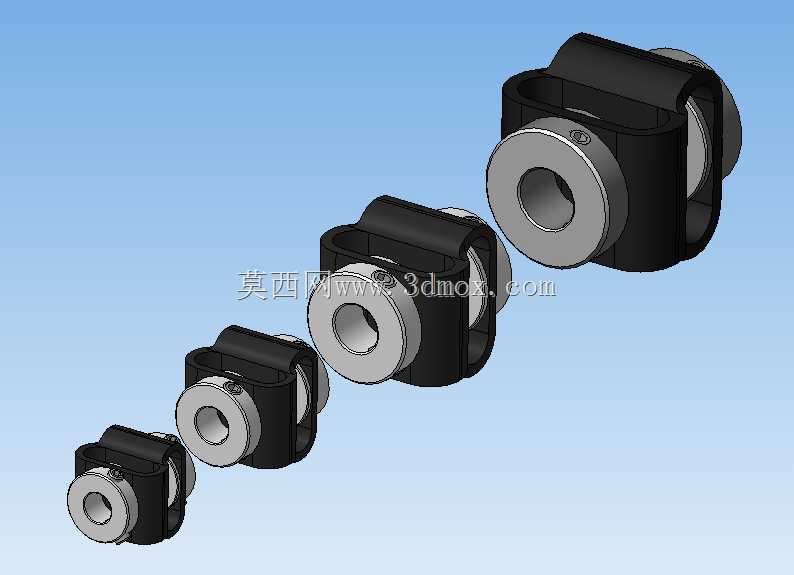

　　都要求联轴器在补偿偏差的同时不能丢转、不能有明显的传动滞后。从安装边界来看，这款联轴器的外径尺寸控制得非常紧凑，针对5mm到10mm的不同轴径做了等比例的尺寸缩放，最小规格适配5mm轴时，整体长度和外径都能适配微型设备狭窄的安装空间，不会和周边的走线槽、传感器支架产生干涉；最大规格适配10mm轴时，能够传递的扭矩可以覆盖绝大多数100W以下伺服电机、42/57规格步进电机的输出扭矩范围，不需要额外放大安装位就能直接替换同尺寸的刚性联轴器。在实际选型应用中，这类联轴器不需要做额外的动平衡处理，因为自身的对称结构在每分钟几千转的转速下不会产生明显的离心振动，安装时只需要保证两端轴插入轴套的深度达到设计要求，锁紧螺钉的扭矩符合推荐值，

　　不需要额外涂抹螺纹胶就能保证运行过程中不会松脱。很多做小型非标设备的工程师在选型时容易忽略联轴器的补偿量参数，要么选刚性联轴器导致设备运行噪音大、轴承易损，要么选弹性过强的联轴器导致传动精度不足，这款联轴器的弹性体刚度经过匹配调校，在补偿量和传动刚性之间做了很好的平衡，既可以用在普通的动力传输场景，也能满足中低精度的定位传动需求。另外，这种分体式的结构设计也让维护变得更简单，如果中间弹性体因为长期使用出现老化疲劳，不需要挪动两端的电机和负载安装位，只需要拆开两端的锁紧结构就能更换弹性体，大幅降低了设备后期的维护成本，不用因为一个易损件就重新调整整个轴系的同轴度。在三维建模过程中，这类零件的建模重点在于弹性体的形变空间预留，轴套的抱紧槽尺寸要经过计算，保证螺钉锁紧时轴套的形变量刚好能抱紧轴又不会出现应力断裂，内孔的公差带要和常用的电机轴、丝杠轴公差做匹配，避免出现间隙过大导致传动空程，或者过盈量太大导致装配困难。
