HDPE塑料瓶吹塑成型模具结构

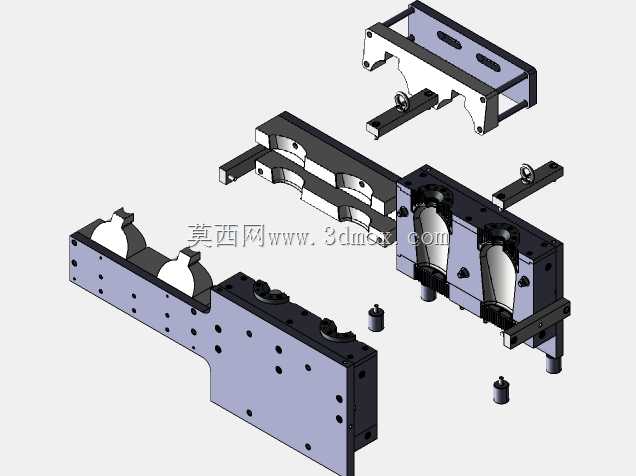

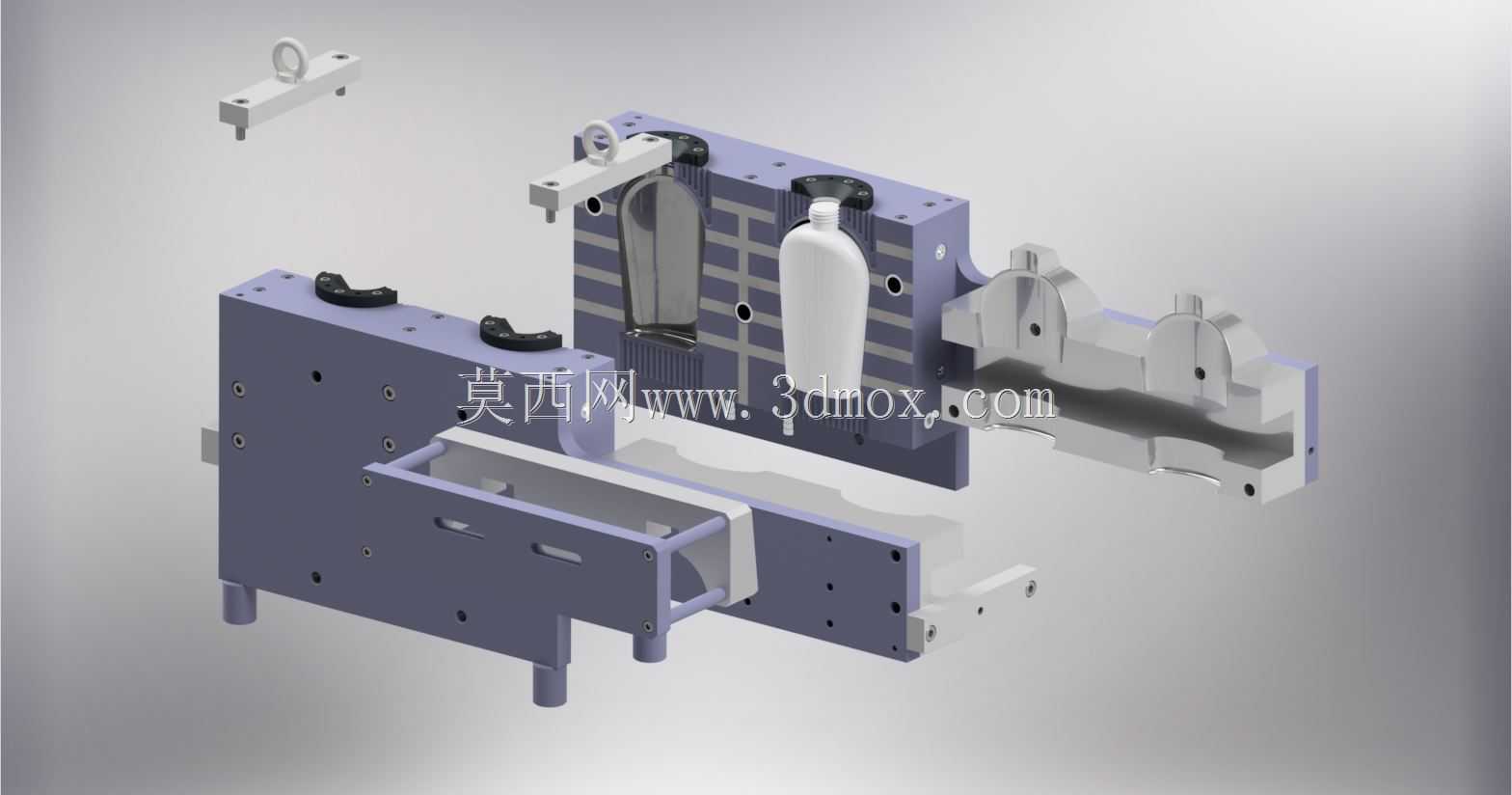

　　这套吹塑成型工装主要面向日化包装、食品饮品包装领域的中空塑料容器量产场景，适配高密度聚乙烯材质的瓶型生产，在常规挤出吹塑生产线上可直接完成装夹对接，不需要额外改动设备的安装基座。从结构拆分状态能看到，整套模具采用对称哈夫式分型结构，分型面完全贴合瓶身的最大轮廓线，避免合模过程中出现错位飞边，合模导向依靠侧边的定位销与锁模块完成，定位销采用间隙配合公差控制在0.02mm以内，保证反复开合模过程中型腔的对位精度，不会出现瓶身壁厚不均的问题。

　　模具的型腔部分直接加工在模仁基体上，模仁采用预硬钢材质，表面做了抛光处理，粗糙度达到Ra0.8，保证吹塑完成后瓶身外表面无加工纹路残留，不需要后续额外的表面打磨工序。型腔内部预留了冷却水道的排布空间，水道沿着瓶身轮廓均匀环绕，距离型腔壁的距离控制在12-15mm，保证生产过程中型腔各区域温度均匀，避免瓶身冷却速率不一致导致的收缩变形问题。模具上附带的瓶坯夹持机构，在挤出机挤出管状型坯后，能够精准夹持型坯端部，配合吹胀气嘴完成型坯的送入定位，气嘴的安装位置在瓶底对应的型腔区域，吹胀压力可适配0.4-0.6MPa的常规吹塑工艺参数，保证HDPE材质能够完全贴覆型腔内壁，成型出轮廓清晰的瓶身结构。

　　从安装边界来看，整套模具的外形尺寸适配常规300mm行程的吹塑机合模机构，模架的安装孔位按照通用吹塑机的模板孔距标准设计，装夹时只需要匹配设备模板的T型槽位置即可完成固定，不需要额外加工转接板。模具的开合模行程预留了足够的取件空间，开模后两个哈夫模的间距大于瓶身最大直径的1.5倍，配合生产线的机械手取件动作不会出现干涉。手柄位置的型腔做了局部的镶件拆分设计，当瓶型手柄结构做小幅调整时，只需要更换对应位置的镶件即可，不需要重新加工整套模仁，能够降低小改款产品的模具改造成本，缩短产品迭代的周期。

　　在排气设计上，模具在分型面、瓶底转角、手柄转角这些容易困气的位置，都开设了深度0.02mm的排气槽，吹胀过程中型腔内的空气可以顺着排气槽顺利排出，不会在瓶身表面形成气泡、缺料的缺陷。模具上的锁紧模块采用斜面楔紧结构，合模到位后楔块能够提供足够的锁模力，抵消吹胀过程中型腔内部的压力，避免合模面被撑开产生飞边。整套结构没有多余的冗余设计，所有零部件都围绕吹塑成型的工艺需求排布，日常维护时只需要定期检查导向销的磨损情况、清理排气槽内的物料残留即可，维护操作简单，适配大批量连续生产的车间作业场景，能够稳定生产容量在500-1000ml区间的HDPE中空瓶型，成型周期可以控制在18-25秒每模，满足中小批量包装容器的生产交付需求。
