35mm规格车削自定心三爪微型卡盘结构

　　在小型精密车削加工场景里，常规大规格卡盘往往受限于安装空间、装夹行程无法适配小直径工件的加工需求，这款35mm规格的自定心三爪微型卡盘，正是针对仪表车床、小型台式车削设备、精密试验加工台的装夹痛点设计的专用装夹部件。从实际加工场景来看，这类微型卡盘常被用于小直径轴类零件、薄壁套类零件、微型精密五金件的外圆、端面、内孔车削工序，也可适配小型磨床、精密检测工位的工件固定需求，装夹时能自动实现工件中心与主轴回转中心的重合，省去人工找正的繁琐步骤，大幅提升小零件加工的装夹效率。

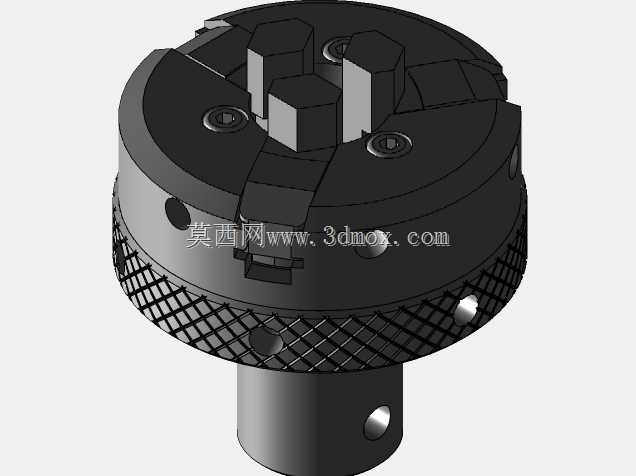

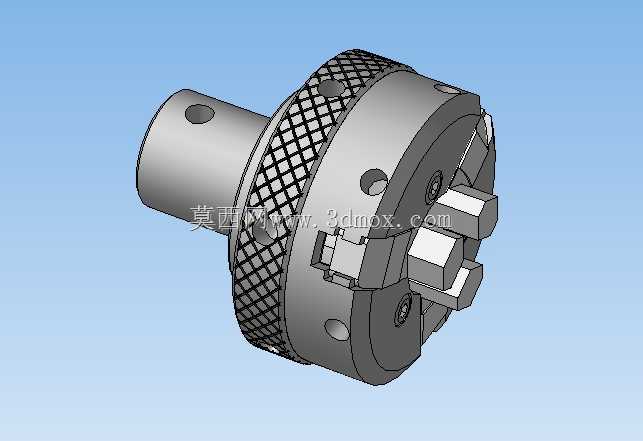

　　从功能特性上看，该卡盘采用三爪同步联动的自定心结构，卡爪的径向进给通过盘体内部的平面螺纹传动实现，转动带滚花的卡盘外圈时，三个卡爪会沿径向同步移动，既能实现对圆形工件的快速定心夹紧，也能保证装夹后工件的回转同轴度，满足精密车削的形位公差要求。卡盘外圈设计的网纹滚花结构，是考虑到微型加工场景下操作人员常直接手动调节卡盘松紧，滚花结构能增大手部与盘体的摩擦力，即使手上沾有少量切削液也能稳定施力，避免调节时打滑。卡盘尾部的连接轴为一体化设计，轴上预留的径向销孔可通过圆柱销与设备主轴实现周向固定，轴段的外径公差按h6级精度设计，能与主轴安装孔实现间隙配合装配，保证卡盘安装后的回转精度，避免连接间隙带来的加工振纹。

　　设计过程中，结构工程师首先针对35mm的外径边界做了内部结构的紧凑化排布，在保证卡爪足够夹持行程的前提下，压缩了内部平面螺纹的齿厚与盘体壁厚，既控制了卡盘整体重量，避免微型主轴负载过大，也保证了盘体自身的结构刚性，装夹时不会因夹紧力过大出现盘体变形。卡爪的夹持面设计为阶梯式结构，不同阶梯面可适配不同直径范围的工件，小直径工件可使用内侧阶梯面装夹，稍大直径的工件可使用外侧阶梯面，无需更换卡爪就能覆盖常用微型零件的装夹尺寸范围，减少了工装更换的辅助时间。盘体上均匀分布的多个沉孔，一方面是用于卡盘内部组件的装配固定，另一方面也可作为卡盘的动平衡调节孔，在卡盘完成初装配后，可通过在对应孔位加装平衡钉的方式，修正卡盘高速回转时的不平衡量，避免高转速下出现振动影响加工表面质量。

　　从安装边界来看，该卡盘尾部连接轴的长度经过精准核算，安装后卡盘盘体端面与主轴端面的间隙控制在0.02mm以内，既不会出现安装干涉，也能保证连接刚性。卡爪的最大张开量控制在20mm以内，适配直径2mm到18mm范围内的圆形工件装夹，夹紧力可通过外圈的转动扭矩调节，针对薄壁类易变形工件，可适当减小拧紧力矩避免夹伤工件，针对实心轴类重切削工件，可增大拧紧力矩保证装夹可靠性，不会出现车削过程中工件移位的问题。盘体侧面预留的锁紧孔，可在卡盘夹紧工件后插入锁紧销，限制外圈的意外转动，避免设备运行过程中因振动导致卡盘松脱，提升加工过程的安全性。

　　在实际选型适配时，需要注意该卡盘的连接轴径与自身设备的主轴内孔尺寸匹配，同时要核算设备主轴的额定负载，保证卡盘自重加上工件重量不超过主轴的允许负载范围。卡盘的内部传动副采用润滑脂终身润滑设计，日常使用时无需频繁拆解维护，仅需定期清理卡爪缝隙内的切屑，避免切屑卡入螺纹副导致卡爪移动卡滞。相比常规的小型卡盘，这款自定心三爪结构的微型卡盘在装夹效率、定心精度、结构紧凑度上都做了针对性优化，非常适合小批量精密微型零件的加工场景使用，也可作为小型自动化加工单元的末端装夹部件，配合送料机构实现工件的自动装夹加工。
