0.2kW蜗轮蜗杆减速电机结构设计

项目分类:减速机 发布时间:2022-06-09 ID:656673
  • 0.2kW蜗轮蜗杆减速电机结构设计
  • 0.2kW蜗轮蜗杆减速电机结构设计

  这款0.2kW功率等级的蜗轮减速电机,是轻载传动场景里适配性极强的动力输出单元,常见于小型输送线的驱动端、包装设备的进给机构、自动化仓储的轻载移载模组,还有食品加工生产线的小型物料推送工位,这类场景普遍不需要过大的输出扭矩,但对传动的自锁性能、安装空间的紧凑度有明确要求,蜗轮蜗杆结构自带的反向自锁特性,刚好能匹配这类工位停机后不发生溜车、位移的使用需求,不需要额外加装制动组件就能满足工位的位置保持要求。

  从结构设计逻辑来看,这款电机采用电机本体与减速箱直连的集成式布局,没有额外的联轴器过渡结构,能最大限度压缩整机的轴向安装尺寸,对于安装空间局促的设备内部布局十分友好。减速箱部分采用方形法兰安装面,四个安装孔位对称分布在箱体四角,安装时可以根据设备的走线方向、输出轴朝向,选择水平或者垂直的安装姿态,不需要额外定制转接法兰就能适配多数设备的安装基面。输出端采用中空轴设计,配套的传动辊、传动轴可以直接插入中空轴内,通过键连接传递扭矩,省去了额外的轴套、联轴器转接环节,既减少了传动链的累计误差,也进一步降低了整机的装配复杂度。

  设计过程中优先考虑了传动副的啮合精度,蜗轮采用锡青铜材质嵌件搭配钢制蜗杆的组合,既保证了蜗杆的耐磨性能,也通过铜质蜗轮的减摩特性降低传动过程中的噪音与磨损量,箱体的轴承位采用一次装夹加工完成,能保证蜗杆轴与蜗轮轴的垂直交错精度,避免因轴系错位导致的传动卡滞、异常磨损问题。箱体的合箱面采用止口定位结构,装配时不需要反复调整同轴度,就能保证箱体内齿轮副的啮合侧隙处于合理区间,既不会因侧隙过大导致传动回差超标,也不会因侧隙过小出现运转卡滞、温升过高的问题。

  从安装边界来看,这款减速电机的方形减速箱端面边长适配常规的60系列安装尺寸,输出中空轴的孔径适配常用的15mm、18mm直径传动轴,电机本体的外径与常规Y系列0.2kW电机的安装尺寸兼容,替换现有同功率等级的减速电机时,不需要重新加工设备的安装基面,也不需要调整传动部件的连接位置,能直接完成替换适配。整机的重量控制在合理区间,单台设备单人即可完成安装搬运,不需要额外设计承重支撑结构,对于小型自动化设备的轻量化设计十分友好。

  在实际使用场景中,这款减速电机的输出转速覆盖常用的每分钟十几转到一百转区间,能匹配多数轻载工位的运行速度需求,不需要额外加装调速机构就能满足常规的传动速度要求。箱体表面预留了标准的注油孔与放油孔,日常维护时不需要拆解减速箱就能完成润滑油的更换,维护操作十分便捷。电机的接线盒采用可旋转结构,安装时可以根据走线方向调整接线盒的朝向,避免线缆过度弯折导致的破损风险,适配不同设备的布线走向要求。

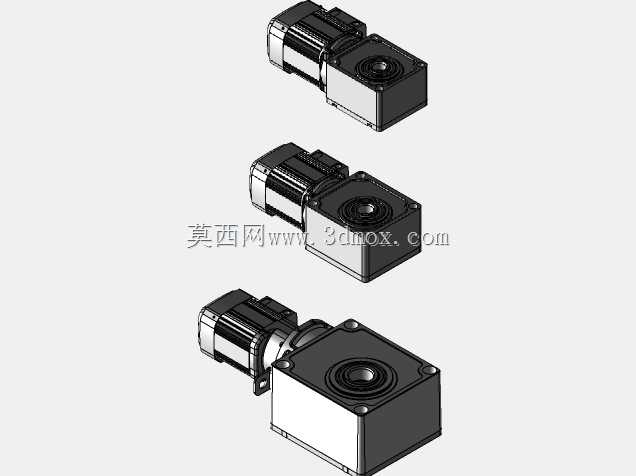

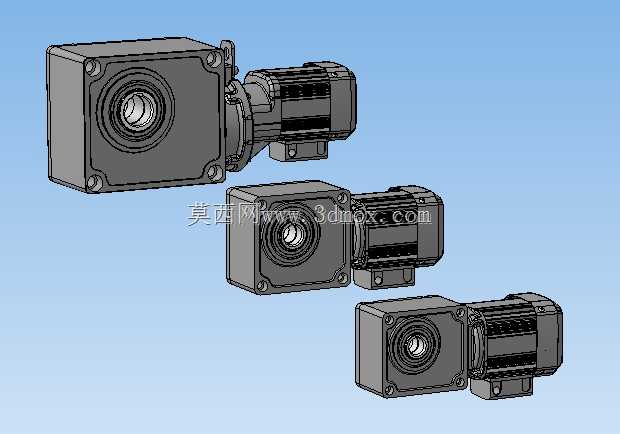

  建模过程中完整还原了所有装配细节,包括箱体的密封槽结构、轴承的安装位、油封的配合尺寸、紧固件的沉孔位置,所有配合面的尺寸公差都按照实际加工要求做了对应设置,不管是用来做设备的布局干涉检查,还是拆解学习蜗轮减速电机的结构原理,亦或是作为选型参考核对安装尺寸,都能直接使用。模型中对蜗轮蜗杆的齿形参数也做了准确还原,能直观看到传动副的啮合状态,对于刚接触减速传动结构的设计人员来说,也能通过模型清晰理解蜗轮蜗杆传动的空间布局关系,避免在自行设计时出现轴系干涉、安装位不足的问题。
