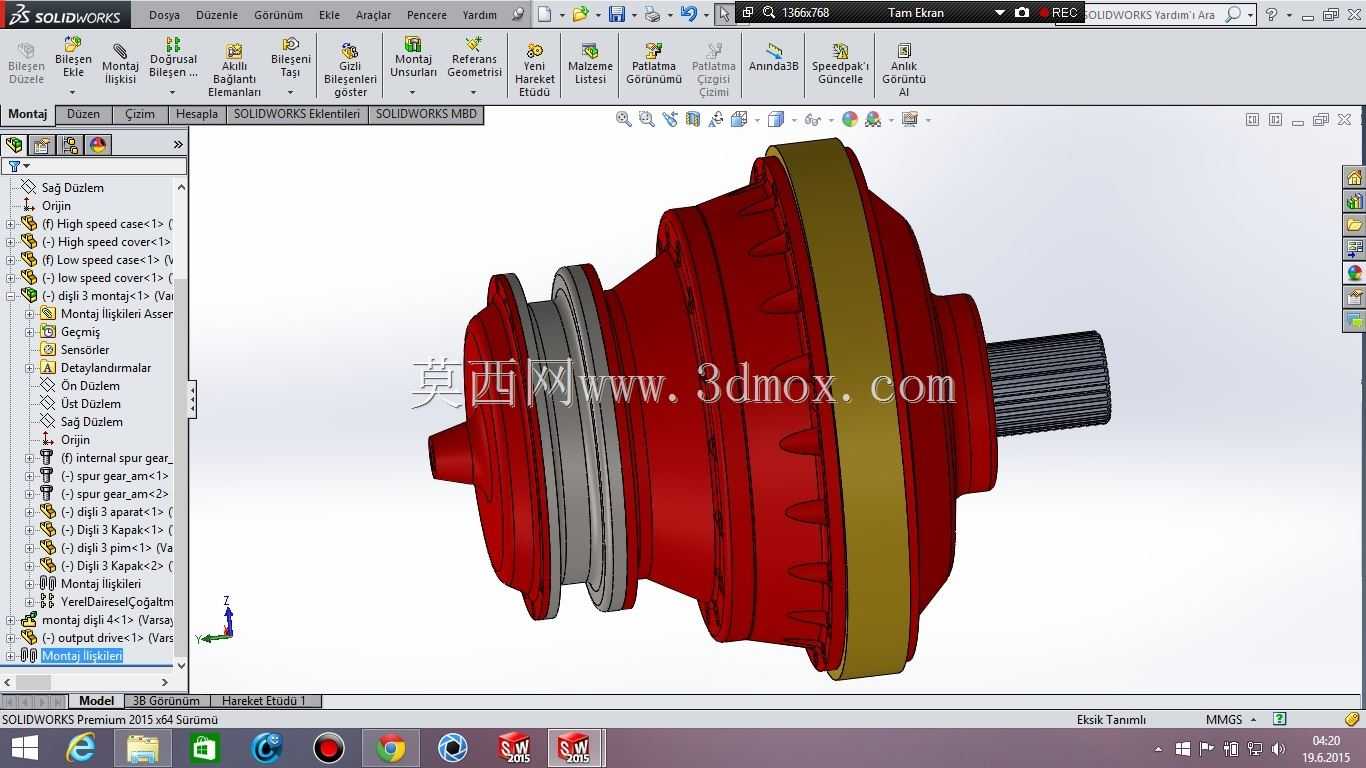

同轴式行星变速传动结构三维设计

　　在重载传动、精密伺服驱动、工程机械行走系统等场景里，行星变速结构始终是小体积大扭矩输出需求下的首选传动方案，这套同轴式行星变速结构的设计，完全围绕紧凑安装空间下的大传动比承载需求展开，没有冗余的外置结构件，所有传动组件都集成在筒状壳体内，适配安装空间受限的设备集成场景。从实际应用场景来看，这类行星变速结构既可以用在小型工程机械的行走驱动端，匹配液压马达输出端实现低速大扭矩的动力输出，也可以集成在工业自动化生产线的伺服转台、精密输送辊道的驱动端，替代传统平行轴齿轮箱，大幅缩减驱动单元的轴向安装尺寸，甚至在部分小型风电变桨驱动、农用机械的动力分配单元里，这类同轴行星结构也能凭借自身的载荷分流特性，实现稳定的动力传递。从功能特性上看，

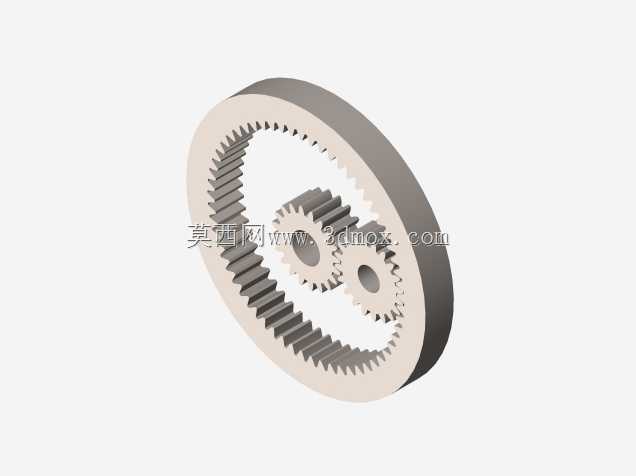

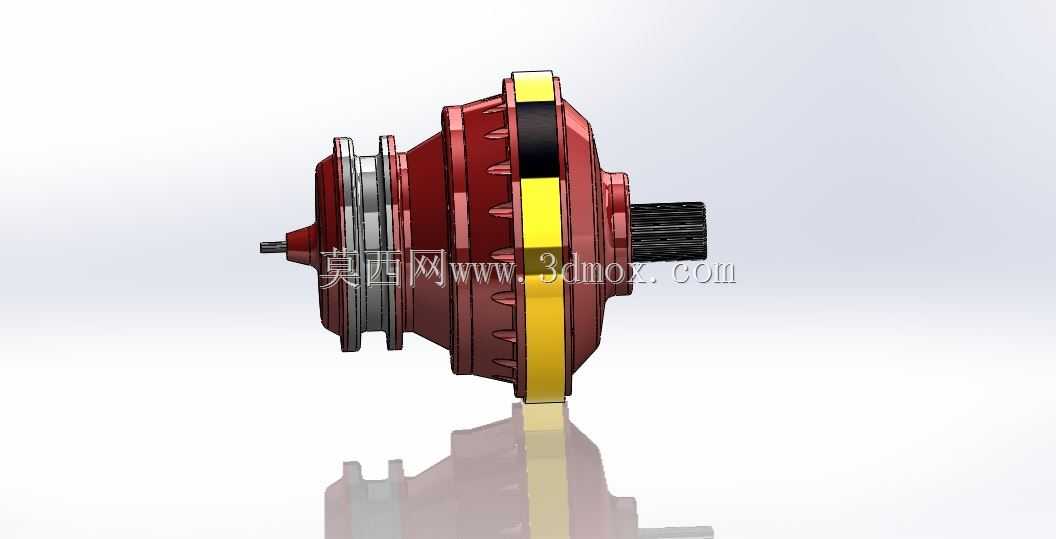

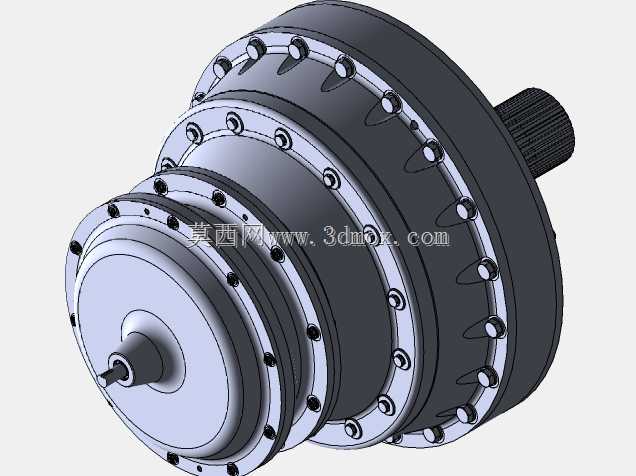

　　这套结构采用内齿圈固定、太阳轮输入、行星架输出的经典NGW轮系布局，多组行星轮沿太阳轮周向均布，输入扭矩可以通过多个行星轮同时分流传递，相比同功率等级的平行轴定轴齿轮箱，承载能力能提升40%以上，同时传动过程中各啮合点的径向力可以相互抵消，输入输出轴的轴承载荷大幅降低，能有效延长支撑轴承的使用寿命。设计过程中首先确定的是安装边界约束，输入端采用渐开线花键轴结构，适配标准的电机或液压马达输出花键套，不需要额外加装联轴器就能实现动力对接，输出端同样采用外花键轴结构，可直接对接负载端的传动法兰或链轮、齿轮等执行件，壳体外侧设计有环形安装定位止口，能直接嵌入设备的安装基座孔位，配合壳体上的周向固定凸缘实现径向与轴向的定位，

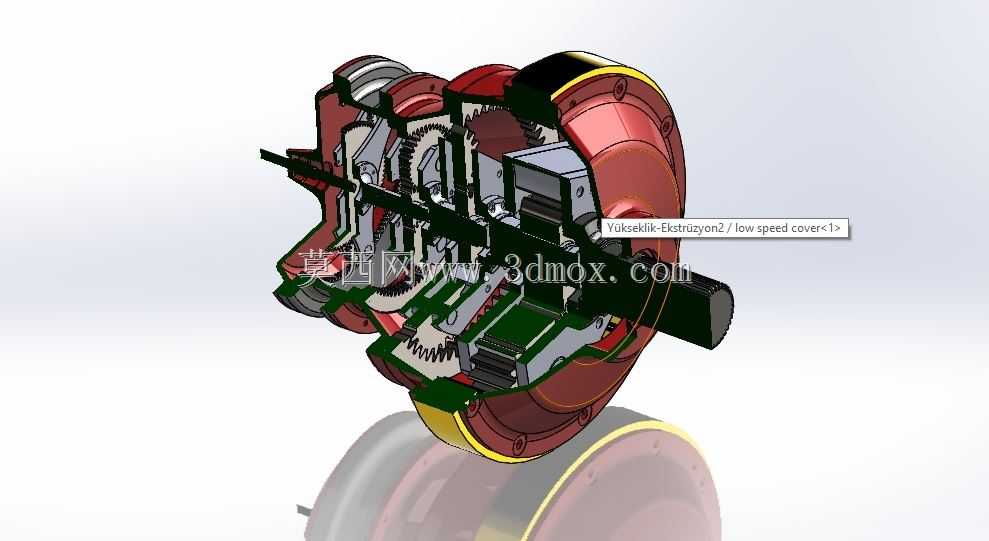

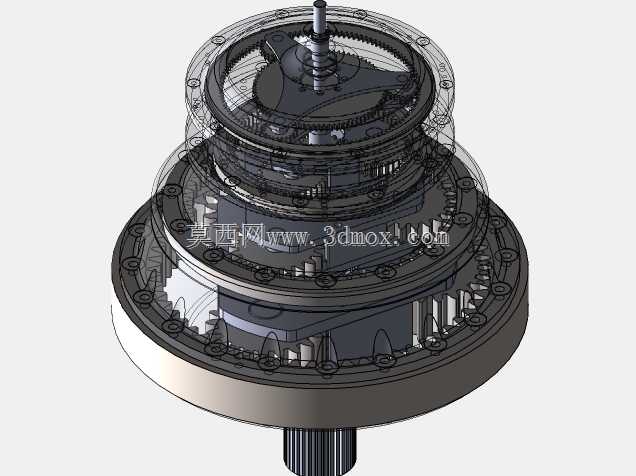

　　不需要额外设计复杂的安装支架。结构内部的行星轮采用滚针轴承直接支撑在行星架的销轴上，省去了额外的轴套结构，进一步压缩了行星轮系的径向尺寸，太阳轮采用浮动式设计，没有额外的径向支撑，工作过程中可以通过各行星轮的啮合反力自动找正，补偿加工与装配过程中产生的同轴度误差，降低轮齿啮合的偏载风险，内齿圈直接集成在主壳体内部，和壳体采用一体化加工成型，既保证了内齿圈的刚度，也减少了连接螺栓带来的装配累积误差。壳体外侧设计有一圈环形的耐磨带结构，在部分需要轴向滑移换挡的应用场景里，这个耐磨带可以作为滑移支撑面，配合外部的拨叉机构就能实现换挡过程中的轴向导向，避免壳体本体直接磨损，端盖和主壳体之间采用止口定位加螺栓紧固的连接方式，

　　结合面处设计有密封槽，可适配O型密封圈实现IP65级别的密封防护，能适应多粉尘、有少量溅水的户外作业场景。从尺寸边界来看，整个结构的最大径向尺寸不超过输入轴径的4.5倍，轴向总长度控制在径向尺寸的1.8倍以内，完全符合紧凑安装的设计要求，所有轮齿的参数都经过接触强度与弯曲强度校核，在额定输入转速下，传动效率可以达到97%以上，长时间额定载荷运行时，壳体表面的温升不会超过40K，不需要额外加装外置散热结构就能满足连续作业的散热需求。设计过程中还特意优化了行星架的受力结构，行星架采用整体式铸钢件加工而成，销轴孔采用位置度公差严格管控，保证各行星轮的载荷分配均匀，避免单组行星轮过载断齿，输入端和输出端的支撑轴承都采用圆锥滚子轴承配对安装，既能承受径向载荷，也能承受传动过程中产生的轴向力，适配正反转频繁切换的作业工况。
