10mm孔径弹性联轴器传动连接结构

　　在小型精密传动系统的搭建过程中，两轴对中误差的补偿始终是结构设计阶段需要重点考量的环节，这款孔径10mm的弹性联轴器，正是针对小扭矩传动场景下的轴系连接需求开发的结构方案。从实际应用场景来看，这类小规格弹性联轴器常出现在桌面级自动化设备的进给传动链路、小型检测仪器的动力传输端、3D打印设备的运动轴传动、小型泵类与驱动电机的连接部位，这些场景普遍存在安装空间紧凑、传动扭矩不大、两轴安装时难免存在少量径向、角向或者轴向偏差的特点，刚性联轴器无法适配这类偏差，强行使用会加剧轴承磨损、引发传动振动甚至出现轴件断裂的问题，而带弹性缓冲结构的联轴器刚好能填补这部分应用空白。

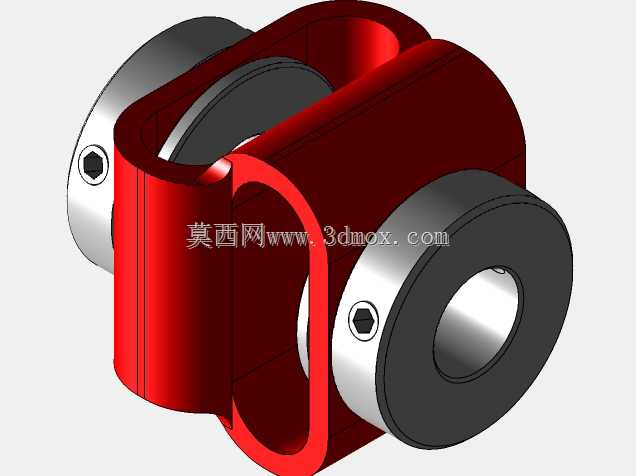

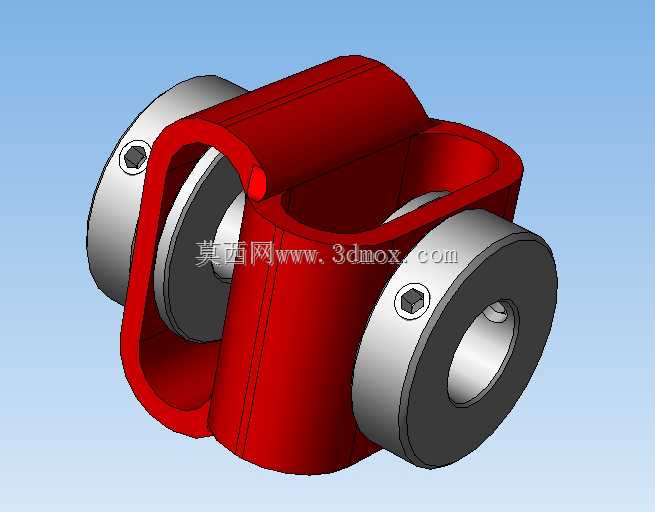

　　从结构功能特性来看，这款联轴器采用两侧金属轴套搭配中间弹性体的组合结构，两侧的金属轴套承担与主动轴、从动轴的刚性连接功能，轴套上设置的紧定螺钉孔用于穿装锁紧螺钉，安装时将两侧轴套分别套入待连接的两根轴端，拧紧内六角紧定螺钉即可完成轴与轴套的周向与轴向固定，无需额外加工键槽，对于直径10mm的光轴连接场景十分友好，能大幅降低配套轴件的加工成本与安装复杂度。中间的红色弹性体是整个联轴器的核心功能部件，采用具备一定硬度与回弹性的非金属材质加工而成，一方面可以通过自身的弹性形变，补偿两轴安装时产生的径向偏移、角向偏斜以及少量轴向窜动，降低轴系对安装对中精度的苛刻要求，减少装配环节的调校工作量；另一方面弹性体本身具备阻尼吸振的特性，可以吸收传动过程中产生的振动与冲击，避免动力端的振动直接传递到负载端，提升整个传动链路的运行平稳性，尤其适合小型伺服电机、步进电机这类对传动平顺性有一定要求的动力输出场景。

　　在设计思路上，这款联轴器的结构充分平衡了小尺寸场景下的连接可靠性与安装便捷性。两侧金属轴套的外径与中间弹性体的安装位做了适配性的尺寸匹配，弹性体与两侧轴套采用嵌入式的配合结构，不需要额外的紧固件就能实现弹性体与金属轴套的可靠连接，避免传动过程中弹性体与金属轴套之间出现相对滑移，保证扭矩传递的稳定性。弹性体的开口式结构设计，既给弹性形变预留了足够的变形空间，提升偏差补偿能力，也在一定程度上简化了弹性体本身的加工工艺，降低零件的制造成本。紧定螺钉的安装位置设置在轴套的侧面，安装时不需要预留过大的操作空间，即使在狭窄的设备腔体内，也能使用标准内六角扳手完成锁紧操作，适配紧凑安装场景的需求。

　　从安装边界与尺寸适配角度来看，这款联轴器的适配轴径为10mm，属于小规格传动件范畴，整体径向尺寸控制在较小范围内，不会占用过多的设备安装空间，轴向长度也适配小功率传动场景的轴端伸出长度，不会因为联轴器本身长度过长导致轴系悬臂量过大，影响轴系的支撑刚性。安装时需要注意，两侧轴套的紧定螺钉需要分别锁紧在对应轴的平整表面上，避免锁紧在轴的键槽或者缺口位置，防止锁紧失效；两轴的安装偏差需要控制在弹性体的允许补偿范围内，不能因为联轴器具备偏差补偿能力就刻意放大安装误差，否则会加速弹性体的疲劳磨损，缩短联轴器的使用寿命。日常运维过程中，可以定期检查弹性体的老化情况，如果出现弹性下降、开裂等问题，只需要更换中间的弹性体即可，不需要整体更换两侧的金属轴套，能降低设备的后期维护成本。

　　相较于同规格的其他类型联轴器，这种弹性结构的联轴器还具备一定的绝缘特性，中间的非金属弹性体可以切断主动轴与从动轴之间的电流通路，在一些需要避免轴电流传导的应用场景中，能起到额外的电气隔离作用，拓展了结构的适用范围。在扭矩传递能力上，这款联轴器适配小功率、小扭矩的传动场景，能满足常规小型精密设备的动力传输需求，不会因为结构强度不足出现传动失效的问题，同时弹性体的缓冲特性也能在传动系统出现瞬间过载时，通过自身的形变吸收部分冲击能量，对动力端和负载端的零部件起到一定的过载保护作用。
