输送机传感器手动垂直位移调节机构

　　在散料输送、包装线分拣、成品件转运等各类连续输送作业场景中，传感器的安装位置精度直接决定了检测信号的可靠性——不管是对射式光电的光路对准、漫反射式的检测距离校准，还是接近开关的触发间隙调整，都需要在设备调试、运维阶段具备便捷的位置微调能力，这套手动垂直调节机构正是为解决这类安装调试需求设计的专用安装载体。

　　从实际使用逻辑来看，这套机构完全服务于输送机沿线的传感器位姿调整需求：输送线运行过程中，不同批次工件的外形尺寸、检测点位高度往往存在差异，若传感器采用固定安装方式，每次换产都需要重新拆装支架、反复打孔对位，不仅调试效率极低，反复拆装还会破坏安装面的平面度，长期使用会出现支架松动、检测信号漂移的问题。这套机构通过自带的手动驱动结构，无需额外拆装紧固件，只需转动顶部的手轮即可带动安装板沿垂直方向平稳移动，实现传感器检测高度的连续微调，调整过程中不会出现横向偏移，单次调整全程仅需数秒，完全适配生产线快速换产的调试节奏。

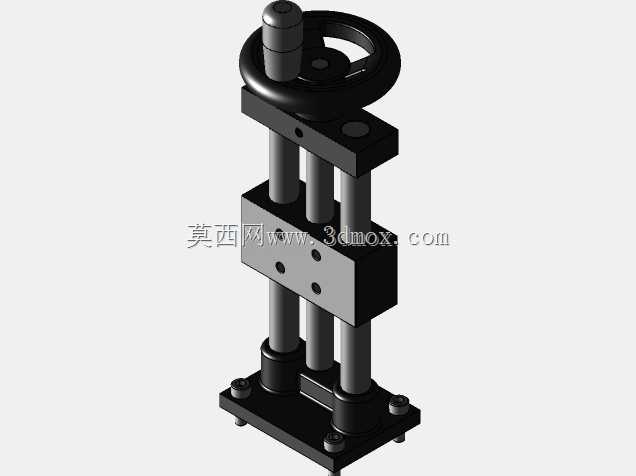

　　结构设计上，这套机构采用了双导柱导向的承载方案，两根平行布置的圆柱导柱上下两端通过固定座与安装底板锁附，导柱表面做了硬氧耐磨处理，滑动配合段的公差控制在H7/g6区间，既保证滑动过程无卡滞，又将径向间隙控制在0.02mm以内，避免调整过程中安装板出现俯仰偏摆，保证传感器检测方向始终垂直于输送面。中间的滑动安装板预留了四个成矩形布置的标准安装螺孔，可适配市面上绝大多数漫反射光电、对射光电、电感式接近开关、电容式传感器的安装尺寸，无需额外加工转接板即可直接固定传感器。顶部的驱动结构采用梯形丝杠传动，丝杠副具备自锁特性，当调整到目标高度后，无需额外增加锁止结构即可保持位置固定，即使输送线运行过程中存在持续振动，安装板也不会出现下滑移位，彻底避免了常规滑台在振动工况下的位置漂移问题。手轮部分采用带防滑纹理的圆盘式结构，顶部设置了微调握柄，既可以快速转动实现大行程高度调整，也可以握持握柄进行毫米级的精细校准，满足不同精度要求的调试场景。

　　安装边界方面，这套机构的底板采用矩形法兰式设计，四个角预留了沉头安装孔，可直接通过螺栓固定在输送机的侧梁、支架或者专用安装立柱上，安装面的平面度要求不低于Ra3.2，固定后导柱的垂直度公差可控制在0.05mm/100mm以内，保证滑动全程无别卡。整体垂直行程覆盖输送机常用的传感器调整范围，完全满足从薄型片状工件到高箱型工件的检测高度调整需求，机构整体宽度控制在窄幅区间，不会占用输送线两侧过多的操作空间，即使在排布密集的分拣线、检测站位置也能顺利安装。滑动板的厚度经过强度校核，单侧挂载1kg以内的工业传感器时，不会出现形变下垂，保证传感器检测面的角度精度。底部固定座设置了防尘密封圈，可阻挡输送过程中产生的粉尘、碎屑进入导柱配合间隙，延长机构的维护周期，即使在粉尘较大的散料输送场景下，也能长期保持顺滑的调节手感。

　　从工程选型的角度来看，这套机构没有采用复杂的电动、气动驱动方案，完全依靠纯机械结构实现调节功能，不需要接入气源或者电源，不存在电气故障点，运维成本极低，非常适合输送线上那些不需要频繁自动调整、仅在换产或运维时需要手动校准高度的传感器安装场景。相比采用角铁、长条孔自制的简易可调支架，这套机构的导向精度、锁止可靠性、操作便捷性都有明显优势，不会出现长条孔调节时的横向窜动、螺栓锁死后位置偏移的问题，能大幅降低现场调试人员的工作强度，同时保证传感器长期运行的位置稳定性，减少因传感器位置偏移导致的误检测、漏检测问题，提升整条输送线的运行可靠性。
