带安装轴的回转支承轮结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:656711
  • 带安装轴的回转支承轮结构设计
  • 带安装轴的回转支承轮结构设计

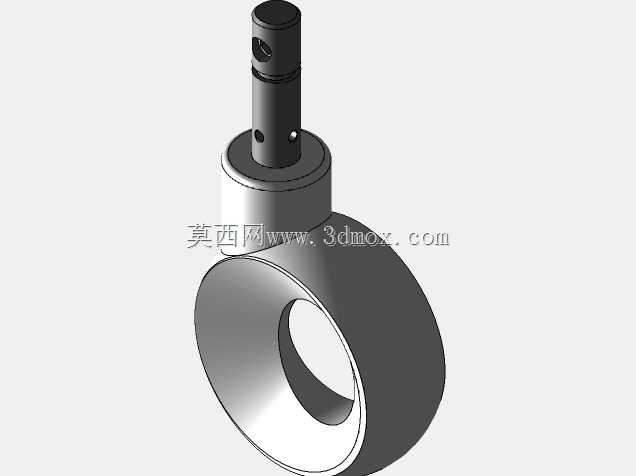

  这类带一体式安装轴的回转支承轮,常应用在需要绕固定轴做周向回转同时承载径向、轴向复合载荷的工位上,比如小型输送线的从动回转导向、工装夹具的旋转支承工位、轻型移动设备的转向承载轮组,区别于普通脚轮的万向转动结构,它的回转轨迹是绕固定安装轴的定轴转动,不会出现偏摆移位的情况,适配对转动同轴度有要求的装配场景。从结构功能上看,主体环形回转部分内置滚道容纳滚动体,实现低阻尼的连续回转,侧面的开孔是用于安装固定外接负载的连接位,可通过螺栓穿过孔位将需要回转的工装、架体直接固定在支承轮的回转端面上,避免额外设计连接法兰带来的装配累积误差。伸出的安装轴段做了阶梯轴设计,不同直径的轴段分别对应安装轴承、轴向定位、穿过安装板的功能,

  轴端的径向通孔是用于穿装开口销或者锁紧螺钉,实现轴段的轴向固定,防止工作过程中轴从安装座内窜动脱出,轴身上的小凹坑是定位凹点,和安装座上的紧定螺钉配合,限制轴自身的周向转动,保证支承轮的固定端完全锁死,仅环形轮体部分做回转动作。设计过程中首先要确认安装边界,安装轴的总长度需要匹配安装板的厚度加上两端锁紧件的尺寸,轴段的直径公差要选过渡配合,既保证安装时能顺利压入安装座孔,又不会出现径向晃动;环形轮体的中心通孔直径要匹配内置回转支承的外圈尺寸,轮体的外圆厚度要根据承载的径向载荷做强度校核,避免负载过大导致轮体变形卡滞。和分体式的轮轴装配结构相比,这种一体式轴的回转支承轮减少了轴和轮体连接的装配环节,轴和轮体固定端的同轴度更容易保证,

  在高速回转工况下的动平衡表现更好,不会出现因为装配同轴度差带来的回转抖动问题。实际选型应用时,要先核算工位的最大径向载荷和轴向倾覆力矩,确认轮体滚道的承载能力满足工况需求,安装轴的悬臂长度不能过长,否则受径向力时轴根位置会产生较大的弯曲应力,长期运行容易出现轴段断裂的问题;如果应用在有粉尘、切削液的工况下,需要在环形轮体的端面缝隙处加装防尘密封圈,避免杂质进入滚道内部加剧滚动体磨损,缩短整体使用寿命。轴端的连接孔位置要和安装座的锁紧结构对应,不能出现安装后锁紧件无法穿入的情况,轴上的定位凹点深度要控制在1-2mm,过深会削弱轴的结构强度,过浅则紧定螺钉顶紧后无法有效限制轴的周向转动。这类结构的回转阻尼主要来自内置滚动体的预紧力,

  设计时可以根据工况调整预紧量,需要高精度回转定位的工位可以适当加大预紧量消除回转间隙,需要低阻力快速回转的工位则适当减小预紧量,降低转动时的摩擦阻力。轮体侧面的安装孔位做了等角度均布设计,适配不同角度的外接负载安装需求,不需要额外调整轮体的安装角度就能完成负载固定,提升现场装配的效率。
