铝型材输送机框架设备连接旋转支架结构

　　在轻工包装、电子组装、食品分拣等大量采用铝型材搭建输送线的生产场景中，经常需要在输送机侧部或框架上挂载扫码枪、光电传感器、小型导向料道、辅助压合机构这类外围功能组件，这类组件往往需要根据生产换型、物料规格变化调整俯仰角度或者水平朝向，常规的角码、螺栓硬连接无法满足角度可调的需求，这款旋转连接支架就是针对这类场景开发的专用铰接连接件。

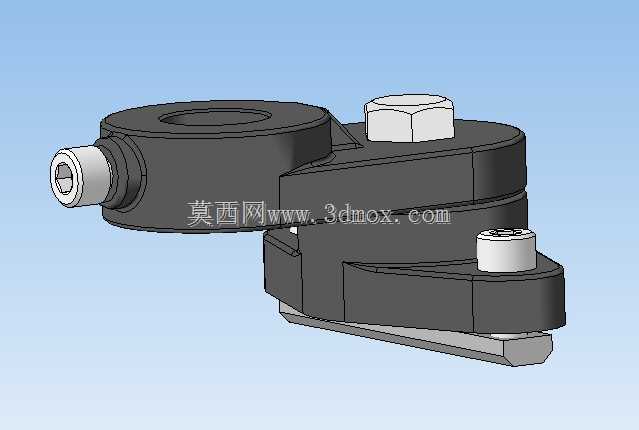

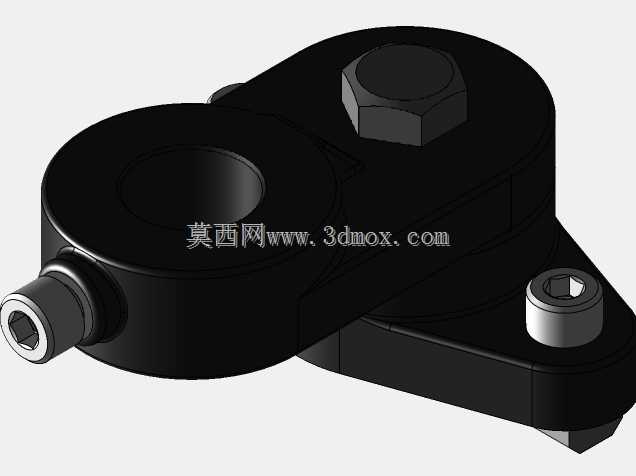

　　从结构功能来看，该支架采用上下夹座的抱紧式设计，下半部分的夹槽直接卡合在铝型材输送机的框架型材上，夹槽的内侧尺寸匹配常用的欧标40系列铝型材的棱边宽度，拧紧侧部的内六角螺栓即可让夹座产生微变形，牢牢抱紧在型材的T型槽位置，不需要额外在型材上打孔攻丝，也不需要提前预埋螺母，安装位置可以沿着型材长度方向任意滑动调整，适配不同工位的挂载位置需求。上半部分的旋转座用来连接待安装的外围设备，旋转座与下夹座之间通过中心的铰接轴连接，侧面设置了锁紧螺栓，松开锁紧螺栓时，上半部分可以绕铰接轴做0到90度范围内的俯仰角度调整，调整到目标角度后拧紧顶部的六角锁紧螺母，配合端面的防滑齿面结构，即可锁定旋转位置，避免设备运行过程中因为振动出现角度偏移。

　　设计过程中重点考虑了铝型材框架的安装兼容性，夹座的开口深度做了限位设计，卡入型材后不会出现过度夹紧导致型材表面变形的问题，铰接位置的配合间隙控制在0.1毫米以内，既保证旋转动作顺畅无卡滞，又不会出现旷量导致挂载的设备出现抖动。连接端的安装孔位预留了标准的沉头结构，可以适配M4、M5两种常用的设备安装螺栓，不管是小型传感器的薄安装板，还是小型料道的厚安装支架，都可以直接固定，不需要额外加工转接板。整体结构没有采用复杂的多零件拼接，除了标准紧固件之外，主体的上下夹座都是采用硬质铝合金加工而成，重量轻但结构强度足够，单支架可以承载最大5公斤的挂载重量，完全满足常规外围辅助组件的承重需求。

　　实际安装使用时，操作人员只需要先将下夹座卡到铝型材的对应位置，初步拧紧侧部的固定螺栓确定大致安装高度，再将需要挂载的设备通过螺栓固定到上旋转座的安装面，松开顶部的锁紧螺母调整设备到需要的工作角度，确认检测位置或者导向位置符合工艺要求后，依次拧紧侧部的型材抱紧螺栓和顶部的角度锁紧螺母即可完成安装，后续如果需要调整设备位置或者角度，不需要完全拆卸支架，只需要松开对应位置的紧固件就可以快速调整，相比传统的固定角码连接，能够减少至少60%的安装调整时间，也避免了在铝型材上反复打孔导致的型材强度下降问题。

　　在安装边界上，该支架安装到铝型材上之后，整体突出型材表面的厚度为32毫米，不会占用过多的输送线侧边操作空间，旋转调整过程中，上连接座的最大旋转半径为45毫米，调整角度时不会和输送线上的托盘、物料产生运动干涉，适配绝大多数采用40系列铝型材搭建的皮带输送机、滚筒输送机、倍速链输送机的框架安装需求，对于部分采用30系列铝型材的小型输送线，只需要在夹槽内加装对应厚度的调整垫片，也可以实现稳定抱紧安装，不需要单独开模制作对应规格的支架。铰接位置的锁紧结构采用了螺母加平垫圈的组合，锁紧时的压力均匀分布在旋转座的端面上，不会因为局部压力过大导致旋转座表面出现压痕，影响后续的角度调整顺畅度。
