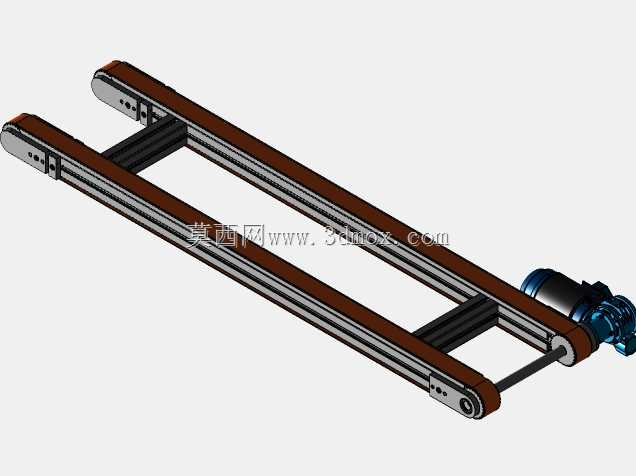

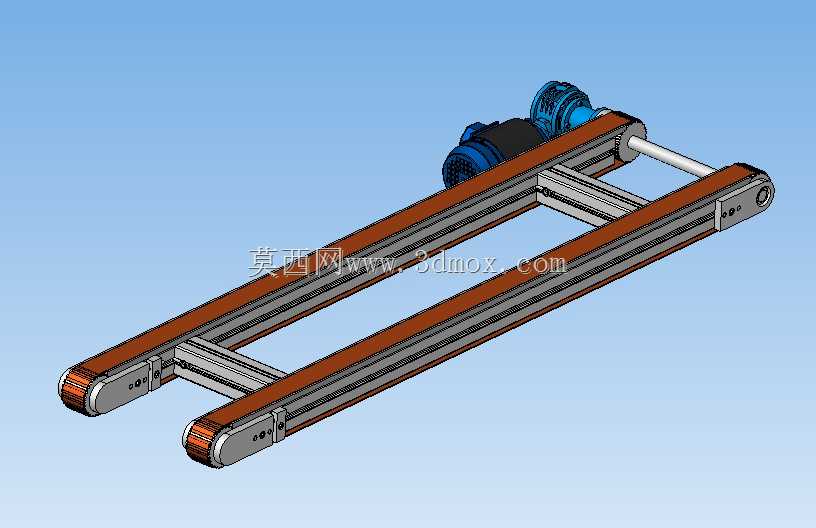

双轨同步带输送机构三维设计

　　这款双轨齿带输送结构，在3C电子小件组装、轻工产品包装段、精密零件工序间转运场景里应用十分普遍，区别于单皮带宽面输送，双轨的设计专门针对底部有凸起、或者需要预留底部作业空间的工件，比如带引脚的电子模组、底部需要贴标或者扫码的盒类工件，输送过程中工件跨放在两条平行皮带上，下方完全悬空，方便配套视觉检测、底部喷码、夹具顶升移栽等工序直接作业，不需要额外增加工件抬升机构，能有效精简线体的整体布局。

　　从结构设计逻辑来看，整体机架采用标准工业铝型材拼接搭建，两根平行的输送梁本体集成了皮带的导向槽、张紧调节位和安装基准面，不需要额外加工复杂的钣金机架，铝型材的槽道可以直接搭配T型螺栓安装各类传感器、挡停机构、导向条，后期调整工位位置的时候不需要重新打孔焊接，适配多品种小批量的产线柔性调整需求。驱动端布置在输送段的同一侧，采用减速电机直接驱动主动辊，两根主动辊之间通过传动轴做刚性同步连接，保证两条皮带的线速度完全一致，不会出现因为两侧速度差导致工件偏移、卡滞甚至掉件的问题，这种单电机驱动双轨的设计，比双电机分别驱动的方案成本更低，也省去了两侧速度同步调试的麻烦，对安装调试的技术要求更低。

　　张紧机构设计在输送段的尾端，每侧的从动辊座都配有独立的张紧调节螺栓，可以分别调整单根皮带的张紧度，抵消两根皮带因为加工、安装误差带来的长度差，保证皮带运行过程中不会出现跑偏、跳齿的问题；齿形带本身采用同步带结构，相比平皮带传动没有打滑问题，传动比精准，输送位置重复精度可以控制在±0.5mm以内，完全满足需要定点停位的自动化工序对接要求，比如和机械手取放料位、顶升移栽机构的对接，不需要额外增加复杂的定位机构就能满足精度要求。

　　安装边界方面，这类输送机构的宽度可以根据工件的实际跨距调整，两条输送轨之间的间距可以通过中间的连接横梁做灵活调整，适配不同宽度尺寸的工件，常规款的输送段长度可以根据产线布局做定制，单段长度一般控制在3米以内，避免皮带过长出现下榻、抖动的问题，如果需要更长的输送距离，可以多段拼接，段与段之间通过连接板直接固定在铝型材机架上，拼接精度容易保证。设备的整体高度可以通过底部的支撑脚杯做微调，适配不同高度的上下游设备对接，支撑脚杯的调节行程一般在±50mm，足够抵消地面不平整带来的安装误差。

　　实际使用过程中，齿形带的工作面和工件接触的背面都做了耐磨处理，运行噪音低，不需要额外的润滑维护，日常只需要定期检查皮带张紧度、清理皮带表面的杂物即可，维护成本很低。两端的辊轮都采用密封轴承支撑，转动阻力小，长时间运行也不会出现卡顿、发热的问题。驱动侧的电机安装座采用可调式结构，方便后期维护的时候拆卸电机，或者调整电机的安装位置补偿传动件的磨损。

　　在做这类结构的三维建模时，需要重点注意几个配合尺寸：首先是铝型材输送梁上的皮带导向槽和皮带的间隙，单边预留0.5-1mm的间隙，既要避免皮带运行过程中左右窜动，也要防止间隙过小导致皮带和槽壁摩擦增加运行阻力；其次是主动辊、从动辊的平行度公差，要控制在0.1mm/m以内，否则皮带运行过程中很容易出现跑偏，加速皮带的磨损；还有张紧螺栓的行程设计，要预留至少皮带长度1%的张紧调节量，方便皮带使用一段时间拉长之后可以重新张紧，不需要提前更换皮带。另外，传动轴和两个主动辊的连接要采用键连接或者顶丝抱紧的方式，避免运行过程中出现相对转动，导致两侧皮带不同步。

　　这类输送结构因为整体自重较轻，安装不需要做专门的设备基础，直接放置在车间地面上调整好水平就可以投入使用，非常适合快速搭建的临时产线、或者需要经常调整布局的柔性生产车间，相比重型的链板输送机、滚筒输送机，它的结构更轻巧，成本更低，输送速度可以通过配套的调速器在0-30m/min的范围内灵活调整，适配不同节拍的生产需求。
