300x1500mm带橡胶包覆辊的输送辊道结构

　　在轻工、电子、包装类生产车间的物料转运环节，这类带橡胶包覆层的辊道常被布置在装配线中段、检测工位进出端或是包装段的过渡衔接位置，相比全金属光面辊道，橡胶层的存在能大幅降低硬质工件表面的磕碰划伤概率，尤其适合表面带喷涂层、覆膜层或是薄壁易变形工件的短距离输送，避免金属辊面与工件硬接触产生的压痕、刮花问题，在消费电子外壳加工、小家电组装、食品外包装输送这类对工件表面质量要求较高的场景中适配性极强。

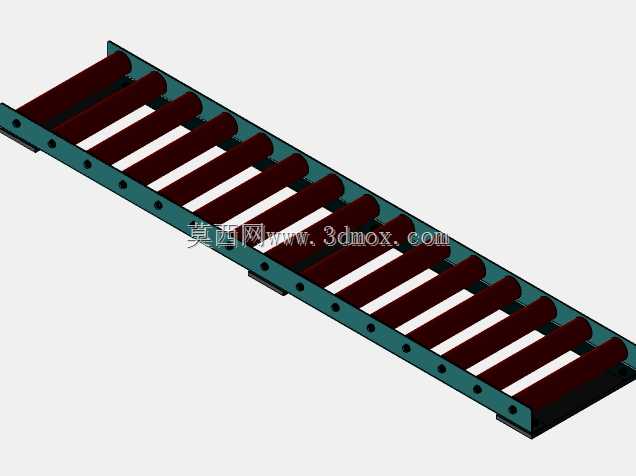

　　从结构设计逻辑来看，该辊道采用整体式长框架承载结构，两侧为冲孔型钢制侧梁，所有辊子的安装轴端直接嵌入侧梁的预加工定位孔内，省去了额外的辊子安装支座，既压缩了整体安装占用空间，也能保证所有辊子的轴线平行度控制在合理公差范围内，避免输送过程中工件出现跑偏、卡滞问题。每根辊子的金属辊芯外都包覆了一定厚度的丁腈橡胶层，橡胶表面做了哑光糙面处理，既可以增大与工件底面的接触摩擦力，让工件在输送过程中不会因为辊面打滑出现停滞，也能在工件落至辊道时起到一定的缓冲作用，减少冲击对辊子轴承的损伤。辊子之间的间距经过匹配设计，既不会因为间距过大导致小型工件卡入辊缝，也不会因为辊子排布过密增加不必要的转动阻力与制造成本，常规尺寸的盒装、板状工件放置在辊道上时，至少能同时与三根以上的辊子接触，保证输送过程的平稳性。

　　该辊道的有效输送宽度为300mm，整体长度为1500mm，属于短距离过渡类输送单元，安装时可通过侧梁上预留的安装孔直接与上下游输送线的机架对接，也可单独搭配可调支撑脚作为独立的物料暂存台使用。框架底部预留了标准的安装接口，可根据现场使用需求加装侧边挡条、工件定位挡块、减速阻尼块等附件，适配不同的生产节拍需求。辊子的转动采用无动力自由转动结构，依靠工件自身重力或是上下游工位的推送力实现移动，无需额外配置驱动电机与传动链条，结构简单可靠，日常维护仅需定期检查辊子转动灵活性、清理橡胶辊面附着的杂物即可，维护成本极低。

　　在建模过程中，所有辊子的安装孔位都做了同轴度对齐约束，侧梁的冲孔位置按照统一间距阵列排布，保证每根辊子的安装高度一致，不会出现局部辊面凸起或是凹陷导致的输送颠簸。橡胶辊层与金属辊芯之间做了装配贴合约束，还原实际生产中橡胶层热装包覆在辊芯外的装配状态，框架两端的端板做了倒角处理，避免安装对接时的锐边划伤操作人员。整体模型的安装边界清晰，侧梁外侧无突出的安装结构，对接相邻设备时无需额外预留避让空间，可直接嵌入现有生产线的空位中，降低现场改造的施工难度。这类无动力橡胶辊道在实际使用中，还可根据输送工件的重量调整橡胶层的硬度与辊子的轴径，针对较重的工件可选用硬度更高的橡胶层与直径更大的辊芯，避免重载下橡胶层过度变形导致的转动卡滞，针对轻型薄壁工件则可选用稍软的橡胶层，进一步提升缓冲防护效果。
