回转工作台转台底座承载结构设计

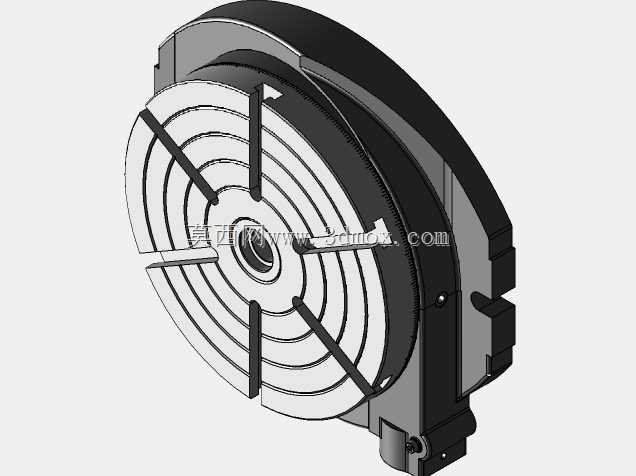

　　在金属切削加工、精密装配、工装检测等生产场景中，回转工作台是实现工件圆周分度、多工位切换加工的核心配套部件，而转台底座作为整套回转机构的承载基体，其结构设计直接决定了转台的负载能力、回转精度保持性以及长期运行的稳定性。这款转台底座采用分体式承载结构设计，上部为带径向T型槽的圆形工作台面，下部为封闭式箱型基座，侧面集成了分度锁紧与驱动接口，可适配手动分度、伺服驱动等多种回转驱动方案。

　　从实际工况适配角度来看，上部圆形工作台面的同心环形T型槽采用等间距排布，槽口宽度适配通用机床夹具的T型螺栓规格，可直接配合压板、平口钳、专用卡具完成不同外形尺寸工件的装夹固定，无需额外制作过渡连接板，能够覆盖盘类、轴类、箱体类等多种常见加工零件的装夹需求。台面中心设置的定位基准孔，可与芯轴、顶尖等定位元件配合，实现工件的快速同轴找正，减少装夹辅助时间，尤其适配批量零件的分度加工场景，比如法兰盘圆周孔系钻削、多面体零件的铣削加工、圆周分布槽的磨削工序等。

　　下部的箱型基座采用大底面接触设计，安装底面经过精加工处理，平面度控制在满足机床工作台安装的精度要求范围内，基座四周预留的安装沉孔可通过T型螺栓直接固定在机床工作台、检验平台或者专用机架上，安装边界可适配多数中小型铣床、钻床、磨床的工作台面尺寸，无需对原有设备进行改造即可完成配套安装。基座内部采用加强筋布局，在控制整体重量的前提下，提升了基座的抗弯、抗扭刚度，即使在承受较大偏心负载或者断续切削冲击力的工况下，也能有效降低基座的弹性变形量，避免因基座形变导致的回转精度超差、加工振纹等问题。

　　侧面集成的驱动与锁紧模块接口，采用标准化的安装止口设计，可适配不同规格的蜗杆蜗轮副、谐波减速器等回转减速机构，也可根据使用需求加装手动分度手柄、伺服电机连接法兰，实现手动分度、数控自动回转两种模式的快速切换。锁紧机构的安装位置经过受力优化，锁紧力可均匀作用在回转支承的圆周方向，避免单点锁紧导致的台面倾斜问题，保证锁紧状态下工作台面的平面度与位置精度，满足重切削工序下的刚性锁紧需求。

　　在设计细节上，工作台面与基座之间的回转支承安装位采用同轴度公差约束，保证回转过程中台面的径向跳动与端面跳动控制在精密加工允许的范围内，基座上预留的润滑通道可直接对接自动润滑系统，对回转支承、传动副进行持续润滑，减少长期运行的磨损量，延长部件的使用寿命。台面边缘的刻度环安装位，可加装圆周刻度标尺，配合游标读数装置实现手动分度时的角度读数，满足无数控配置场景下的分度精度需求。

　　从结构建模的角度来看，该底座的所有安装孔位、配合面均采用参数化设计思路，可根据不同的负载要求、转台规格快速调整台面直径、基座高度、安装孔距等核心尺寸，适配从轻型检验转台到重型切削转台的不同设计需求。建模过程中对T型槽的退刀槽、安装孔的倒角、铸件的拔模斜度等工艺细节均做了完整还原，可直接用于铸件毛坯的工艺编制以及后续的机加工工序编排，减少二次建模的工作量。

　　实际应用中，这类转台底座不仅可作为机床配套附件使用，也可作为自动化生产线的回转工位基体，配合机械手完成工件的多工位流转、装配、检测工序，其稳定的承载结构与标准化的安装接口，能够大幅降低专用回转工装的设计周期与制造成本，适配多品种小批量的柔性生产需求。在工装设计环节，设计人员可直接在该底座模型的基础上加装专用夹具、气动夹紧元件、检测传感器等部件，快速完成专用回转工装的三维设计，无需从零开始进行基座的结构设计与强度校核，有效提升设计效率。
