铝型材输送机框架安装固定支架结构

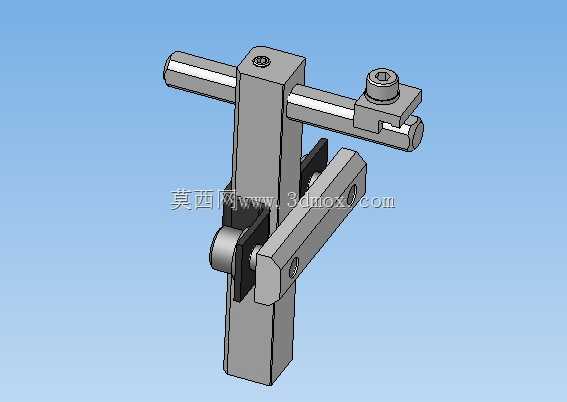

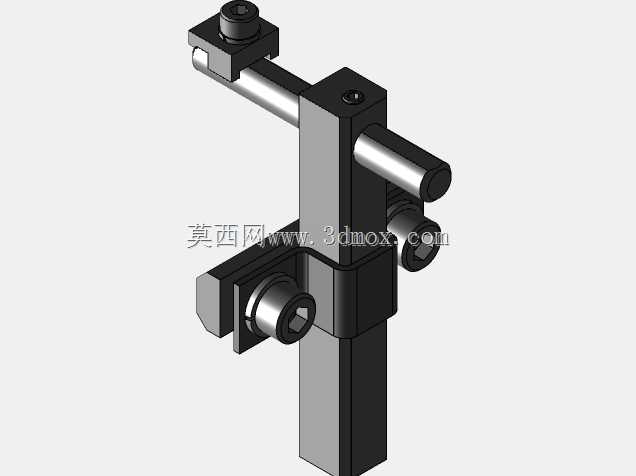

　　在轻工、电子、包装等行业的连续化生产场景中，铝型材输送机凭借搭建周期短、改型灵活、自重较轻的优势，已经成为车间物料转运、工序衔接的核心输送载体，而框架上的各类安装支架，是实现传感器、挡停机构、导向组件、辅助工装在型材上可靠固定的关键结构件，直接决定了输送线附属部件的安装精度与运行稳定性。这款支架采用分体式夹装结构设计，核心思路是利用铝型材的T型槽结构实现无预钻孔的快速安装，避免了在铝型材上打孔攻丝带来的型材强度损伤、安装位置调整受限的问题。支架主体分为竖装夹座、横装夹块、连接臂三个核心部分，竖装夹座的内侧开有与铝型材槽型匹配的卡位凸台，安装时仅需将凸台卡入型材T型槽，拧紧顶部的内六角压紧螺栓，

　　即可实现夹座在型材任意长度位置的锁紧固定，无需提前规划安装孔位，适配现场调试阶段频繁调整部件位置的需求。横装夹块的结构与竖装夹座逻辑一致，可夹持垂直于主型材方向的圆杆或小型型材，用于安装对射光电传感器、导向杆、小型挡停气缸等需要横向伸出安装的部件，夹块与连接臂之间采用铰接式螺栓连接，可实现横装部件的角度微调，适配不同检测角度、导向位置的安装需求，调整到位后拧紧铰接螺栓即可锁死角度，不会出现运行过程中位置偏移的问题。从安装边界来看，竖装夹座适配市面上常用的30系列、40系列欧标铝型材，夹座的宽度尺寸控制在40mm以内，不会占用型材两侧过多的安装空间，相邻两个支架的最小安装间距可控制在60mm，满足密集安装多个检测元件的布局需求；

　　横装夹块的夹持孔径范围适配直径8mm至16mm的光轴、安装杆，基本覆盖了常规输送线用传感器、小型工装的安装杆尺寸，连接臂的伸出长度为50mm，可让横装部件避开型材本身的结构遮挡，保证检测信号、导向作用的有效发挥。在实际使用场景中，这类支架常被用于皮带输送机、滚筒输送机的型材框架上，比如在包装生产线的输送段，可通过该支架固定对射式光电传感器，实现包装箱到位检测，触发后续的封箱、贴标工序动作；在电子组件输送线上，可通过支架安装防静电导向杆，对输送过程中的PCB载具进行侧向导向，避免载具跑偏卡滞；在小型工件分拣输送段，还可通过支架固定小型挡停块，实现工件的工位停留定位，配合分拣机构完成工件分流。设计过程中充分考虑了输送线运行时的振动工况，

　　所有夹紧位置的接触面都做了细牙滚花处理，增大夹紧摩擦力，即使在输送线持续运行产生的微幅振动下，也不会出现螺栓松动、支架滑移的问题，所有螺栓均采用标准内六角圆柱头螺钉，现场安装调试仅需使用对应规格的内六角扳手即可完成所有操作，无需特殊工装，大幅降低了现场安装与后期维护的难度。支架的整体结构没有复杂的异形曲面，所有零件都采用板材铣切、钻孔加工即可完成，加工工艺简单，加工成本较低，适合批量生产配套，同时分体式的结构设计也让零件更换更加便捷，若某一部分出现磨损或损坏，仅需更换对应零件即可，无需整体更换支架，降低了后期运维成本。在结构强度方面，竖装夹座的主体厚度设置为8mm，采用常用的Q235钢材表面镀锌处理，既保证了足够的结构刚性，在夹持5kg以内的附属部件时不会出现结构变形，同时镀锌表面也具备基础的防锈能力，适配车间多尘、偶尔有切削液或清洗剂飞溅的生产环境，不会轻易出现锈蚀卡滞的问题。不同于传统的焊接式支架，这种夹装式支架完全不需要焊接作业，现场搭建输送线时可根据实际布局需求随时调整安装位置与角度，尤其适合非标自动化输送线的定制化搭建场景，能够大幅缩短输送线的现场调试周期，减少设计阶段的安装位置预留工作量，即使后期生产线需要改型调整，也可快速拆卸支架重新安装，无需对型材框架进行二次加工，提升了整个输送线框架的复用性。
