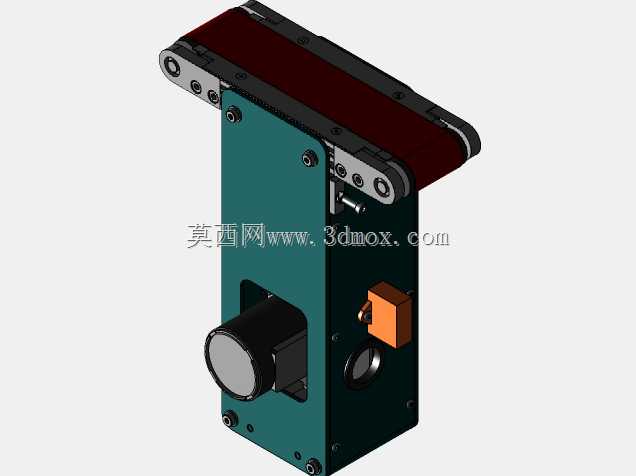

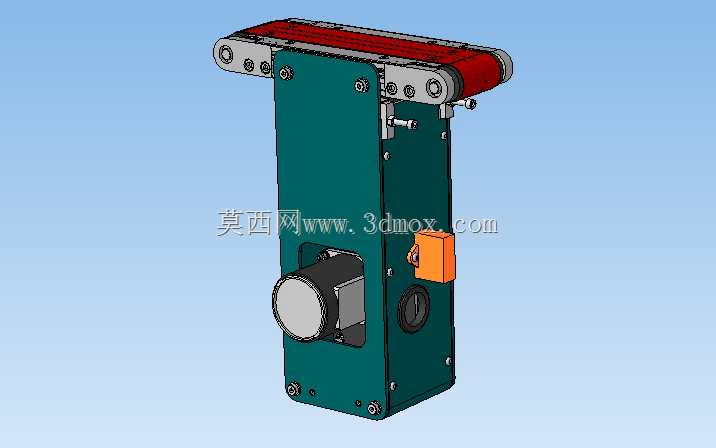

250x50规格紧凑型立式微型皮带输送装置

　　在精密装配、电子元器件分拣、实验室小型物料转运这类对输送设备占地空间有严苛限制的场景里，常规宽度的皮带输送机往往因为机架尺寸过大、安装预留空间要求高无法适配，这类场景需要的是能嵌入狭窄工位间隙、输送面宽度适配小型物料的紧凑型输送单元，本次呈现的立式微型皮带输送结构，就是针对这类窄空间短距离输送需求开发的专用结构。从实际使用场景来看，这类输送结构常被集成在桌面型自动化装配台的工位衔接处，用来在两个间距不足300mm的工序点位之间输送尺寸在40mm以内的小型零件，比如贴片元件料盘、小型注塑接插件、精密冲压小五金件，也可以用在检测设备的进料端，作为待检测工件的上料输送通道，因为整体机架采用立式布局，驱动组件全部集成在竖直机架内部，不会在输送面的水平方向额外占用安装空间，安装时只需要在工位台面上预留对应机架底部的固定孔位即可，不需要像卧式小型输送机那样预留两侧的驱动电机安装位，空间利用率比同输送长度的卧式结构高出40%左右。从功能特性上看，该输送结构采用平皮带作为输送载体，输送面宽度为50mm，有效输送长度为250mm，输送面的高度可以根据对接工位的高度差，通过调整机架的安装固定位置进行适配，皮带的张紧结构设计在输送端的从动辊位置，通过侧面的调节螺钉就可以调整皮带的张紧度，不需要拆解机架外罩，日常维护的操作空间要求很低；驱动部分采用集成式减速电机直接驱动主动辊，省去了额外的链传动或者带传动减速结构，传动间隙更小，输送启停的位置精度更高，

　　适合搭配光电传感器做定点停料的输送动作，在需要精准送料的工位上，能保证工件停位偏差控制在1mm以内。设计思路上，整个结构优先考虑紧凑性与易装配性，竖直机架采用板材折弯拼接的结构，所有内部的驱动组件、走线槽都集成在机架的空腔内部，外表面没有突出的安装结构，不会在运行过程中剐蹭周边的设备或者操作人员；输送端的两侧挡边做了圆弧过渡处理，避免小型工件在输送过程中被挡边的棱角卡滞，侧面设置的橙色限位块可以根据输送物料的宽度调整位置，对输送过程中的工件做侧向导向，防止工件在输送过程中从皮带侧边滑落。安装边界方面，该输送结构的整体竖直高度根据驱动电机的尺寸做了最小化设计，机架底部的安装孔采用对称布局，既可以直接通过螺栓固定在水平工作台面上，

　　也可以通过配套的L型安装支架固定在垂直安装板上，适配不同的工位安装条件；输送面的水平高度距离机架底部的尺寸预留了足够的调整余量，当对接的工位高度存在小幅偏差时，不需要额外加工转接垫片，通过调整安装支架的固定位置就可以完成高度匹配；皮带的运行速度可以通过搭配的调速器进行调整，适配不同生产节拍的输送需求，从每分钟0.5米的慢速精密上料，到每分钟10米的快速短距转运都可以覆盖。在结构细节处理上，主动辊和从动辊都采用了两端带轴承的支撑结构，运行过程中的辊子跳动量控制在0.1mm以内，保证皮带运行过程中不会出现跑偏的情况，即使长时间连续运行，皮带的偏移量也不会超过2mm，不需要频繁调整皮带位置；机架的外表面做了喷塑处理，

　　在电子车间这类有防静电要求的场景里，可以通过机架底部的接地端子连接防静电地线，避免输送过程中静电积累击伤电子元器件。这类微型输送结构和常规的小型输送机相比，最大的优势就是极致的空间占用控制，很多桌面级自动化设备的内部留给输送机构的安装空间往往只有几十毫米的宽度，常规卧式输送机的驱动电机突出在机架侧面，根本无法装入这类狭窄空间，而立式布局的结构把驱动组件全部藏在竖直方向的机架里，水平方向的投影尺寸基本和输送面的宽度一致，能轻松嵌入这类狭窄的安装空间，完成短距离的物料输送任务。在实际选型适配的时候，只需要确认输送物料的单件重量不超过该结构的额定负载，输送路径上没有超出皮带宽度的突出结构，就可以直接选用，不需要做额外的结构修改，能大幅缩短小型自动化设备的开发周期，减少设计人员在输送机构上的重复建模工作量。
