带式输送机配套缓冲减振支撑装置

　　在散料输送、生产流水线连续输送场景中，带式输送机的运行稳定性直接决定整条产线的连续作业效率，尤其是长距离输送、重载物料输送、存在变载荷冲击的输送工况下，输送带的横向跳动、运行振动不仅会造成物料撒漏，还会加速输送带、托辊等易损件的磨损，严重时甚至会出现输送带跑偏、撕裂等故障，这款减振支撑装置正是针对这类工况痛点设计的配套功能部件。

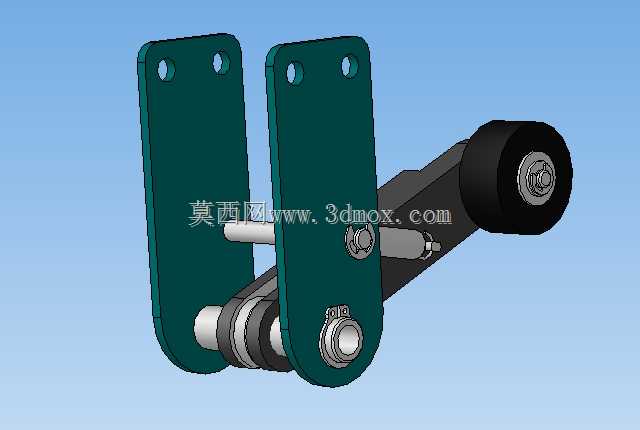

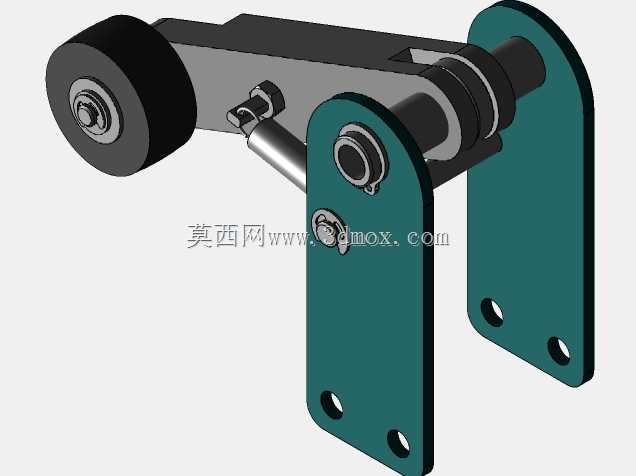

　　从实际安装适配性来看，该装置采用双侧立式安装板作为承载基体，两块安装板上预留的两个同轴安装孔，可直接适配输送机机架侧梁的常规安装孔位，安装时无需对原有机架做大规模改制，仅需通过标准螺栓紧固件即可完成固定，安装板的板厚经过载荷校核，可承受重载工况下的周期性冲击载荷，不会出现安装板变形、安装位松动的问题。装置的核心功能单元集成了托辊支撑臂、弹性缓冲组件与导向限位结构，托辊端采用标准深沟球轴承配合密封端盖的结构，可直接适配常规直径的平行托辊，托辊与输送带下表面直接接触，既可以承担输送带局部段的垂向载荷，又能通过内置的弹性缓冲结构吸收输送带运行过程中产生的振动能量。

　　不同于常规的固定托辊支架，这款减振装置的支撑臂采用铰接式连接结构，配合内置的弹性阻尼元件，可根据输送带的张紧程度、载荷波动自动调整支撑角度与支撑力，当输送带上经过大块物料、物料载荷突然增大时，支撑臂可产生小幅度的自适应摆转，通过弹性元件的形变吸收冲击能量，避免刚性支撑对输送带造成的硬损伤，同时也能抵消输送带运行过程中产生的横向窜动，辅助维持输送带的运行对中，降低输送带跑偏的概率。在设计过程中，该装置充分考虑了输送现场的复杂工况，所有外露金属部件均做了防锈防腐处理，铰接转动部位设置了防尘密封结构，可适应粉尘较多、存在一定湿度的散料输送现场，避免粉尘进入转动副造成卡滞、磨损过快的问题，日常维护仅需定期对铰接点加注润滑脂即可，维护成本极低。

　　从安装边界尺寸来看，双侧安装板的间距可适配不同宽度规格的输送带，安装板的高度尺寸经过优化，不会与输送机原有托辊组、清扫器、张紧装置等部件产生安装干涉，支撑臂的摆转行程经过限位设计，最大摆转角度控制在合理范围内，不会因为摆幅过大导致输送带垂度过大、出现物料撒漏的问题。在实际应用场景中，这类减振装置通常布置在输送机的受料点下方、长距离输送段的跨距中间位置、输送机转弯段的入料侧等振动冲击较大的位置，可有效降低输送带运行过程中的振动幅值，减少运行过程中的噪音，延长输送带与托辊的使用寿命，同时也能降低输送过程中的物料撒漏率，减少现场清理的工作量。

　　从结构设计逻辑来看，该装置没有采用复杂的弹性元件结构，而是通过成熟的铰接阻尼结构实现减振功能，整体结构紧凑，零部件通用性强，大部分零部件都可采用常规的机加工、钣金加工工艺制作，加工成本可控，同时装置的整体重量较轻，单人即可完成安装与更换作业，不需要额外的吊装辅助设备，非常适合现有输送线的升级改造场景，也可直接配套新生产的带式输送机作为标准功能配件使用。在实际选型过程中，可根据输送带的宽度、输送物料的单重、输送线的运行速度匹配对应阻尼规格的减振装置，确保支撑力与缓冲行程适配实际工况需求，避免出现阻尼过小无法有效抑制振动、阻尼过大失去缓冲效果的问题。
