链式输送机用链轮式链条张紧结构

　　在散料、成件工件的连续输送作业场景里，链式输送机凭借承载能力强、输送距离适配性广、对恶劣工况耐受度高的特点，广泛应用在仓储物流、建材加工、食品包装、汽车零部件焊装线等多个生产环节。链条作为这类设备的核心牵引与承载构件，在长期运行过程中会因铰接位置的销轴、套筒反复磨损出现节距伸长，或是受重载冲击、温度变化产生松弛，一旦张紧力不足，就会出现链轮跳齿、链条抖动、运行卡滞甚至脱链的故障，直接打断整条生产线的连续作业节奏，而适配的张紧装置就是解决这类问题的核心功能部件。

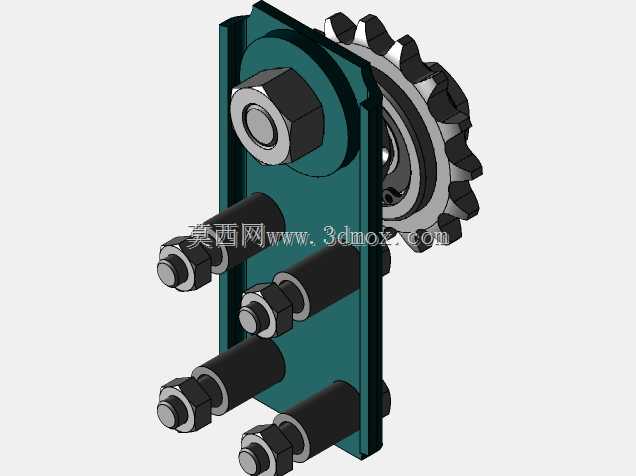

　　这款张紧结构采用链轮直接啮合的张紧形式，区别于传统的压板式、托板式张紧结构，它通过带齿链轮与输送链条的滚子直接啮合，在张紧过程中不会对链条的外链板、内链板产生额外的侧向挤压磨损，能在调整张紧行程的同时，精准匹配链条的节距啮合轨迹，避免张紧过程中出现的链条偏磨、节距受力不均问题。结构主体采用安装基板作为承载基础，基板上开设的两个对称安装孔为螺栓固定式结构，可直接适配输送机机架的C型钢、槽钢安装面，不需要额外焊接过渡支架，安装时可根据现场链条的松弛方向，调整基板的固定位置，适配水平输送、倾斜输送等不同布置形式的链式设备。

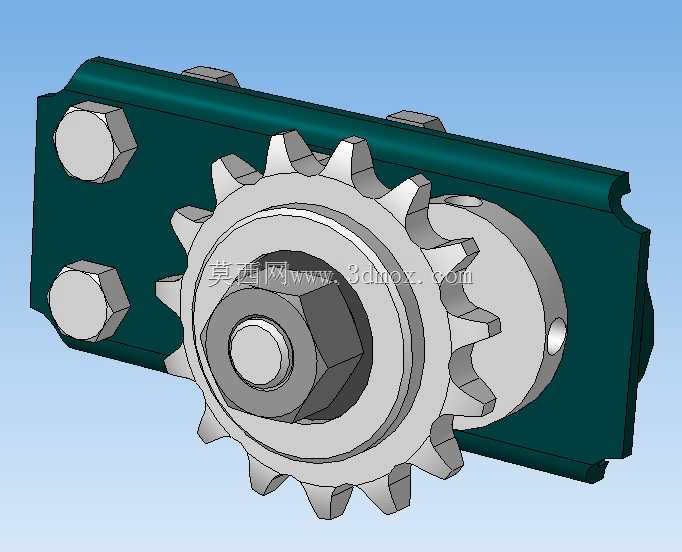

　　从结构组成来看，核心张紧链轮采用与输送链条同参数的齿形设计，齿廓经过啮合受力优化，能保证在张紧位置与链条滚子顺畅啮合，不会出现卡滞、顶齿的问题；链轮通过中心的阶梯轴结构与安装基板连接，轴端采用六角锁紧螺母配合防松垫圈的固定形式，既可以保证链轮绕轴顺畅转动，又能避免长期运行过程中螺母受振动出现松脱。基板与链轮轴的连接位置预留了调整余量，可通过调整轴的伸出位置改变张紧链轮的压入深度，适配不同磨损程度、不同初始张紧力要求的链条，调整完成后通过侧面的紧固螺钉锁死轴的位置，保证运行过程中张紧位置不会发生偏移。

　　在实际选型应用中，这类张紧结构的安装边界需要重点匹配三个参数：首先是适配的链条节距，链轮齿形必须与所用输送链条的节距、滚子直径完全匹配，否则会出现啮合不良加剧磨损的问题；其次是安装基板的孔位间距，需要与现场机架的预留安装孔位对齐，若孔位存在偏差，可在机架上开设长条调整孔来适配；第三是张紧行程的预留量，安装时需要保证链轮压入链条后，链条的下垂度控制在两链轮中心距的1%-2%区间，过紧会加剧链条与链轮的磨损，增大驱动电机的负载，过松则无法起到消除抖动、防止跳齿的作用。

　　不同于尾部螺旋张紧、重锤张紧这类需要占用输送机尾部空间、结构尺寸较大的张紧形式，这款张紧结构属于紧凑型的中间张紧单元，可以安装在输送机回程段的任意位置，尤其适合布置空间受限、无法在尾部设置张紧机构的短距离链式输送机，或是长距离输送机中间段的辅助张紧，用来消除长链条运行过程中的横向抖动。在高速运行的链式输送线上，这种啮合式张紧结构还能起到一定的导向作用，避免链条在高速运行中出现横向摆振，降低运行过程中的噪音与冲击载荷。

　　设计这类张紧结构时，需要重点考虑核心部件的耐磨性能：链轮齿面需要进行表面淬火处理，保证硬度达到适配的耐磨要求，延长在长期啮合工况下的使用寿命；安装基板需要具备足够的结构刚度，避免在张紧力作用下出现弯曲变形，导致链轮倾斜、链条偏磨；转动配合位置需要预留润滑通道，方便日常维护时加注润滑脂，降低链轮轴承位置的转动阻力，避免出现卡滞。在实际维护场景中，这类一体式张紧单元的更换效率更高，不需要拆解输送机的头尾链轮结构，只需要松开固定螺栓即可完成整体更换，能大幅缩短设备故障停机的维护时间，适配连续化生产的作业要求。
