集成伺服驱动与气动制动的线性传动执行装置

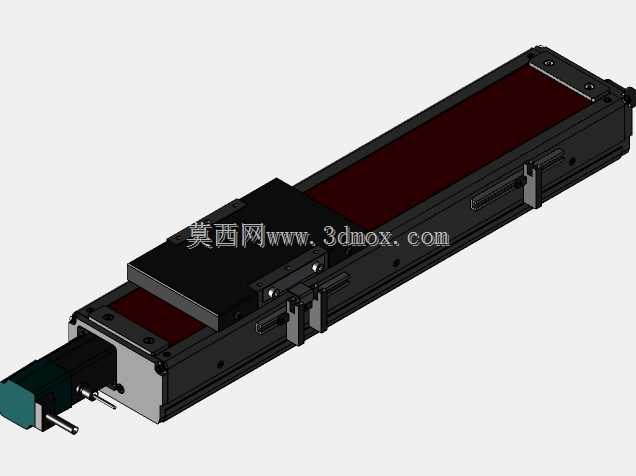

　　这款线性传动执行装置，主要面向需要高精度直线位移输出、同时要求断电或急停状态下具备位置保持能力的自动化产线场景，常见于3C电子精密装配工位、锂电池极片裁切进给单元、光伏组件串焊设备的平移轴系，也可配套在小型专用机床的进给轴、检测设备的探针驱动模组中使用，相比普通无制动的线性模组，它能在气源失压、伺服断电的瞬间锁止滑台位置，避免垂直安装工况下滑台下坠、水平安装工况下受外力偏移造成的工件报废、设备碰撞问题。从结构设计逻辑来看，这款模组采用了全封闭的铝型材本体作为基座框架，型材内部集成了精密滚珠丝杠副与线性导轨副，滑台部分通过密封钢带与型材本体形成防尘腔体，能适配车间内存在少量切削液、粉尘的生产环境，

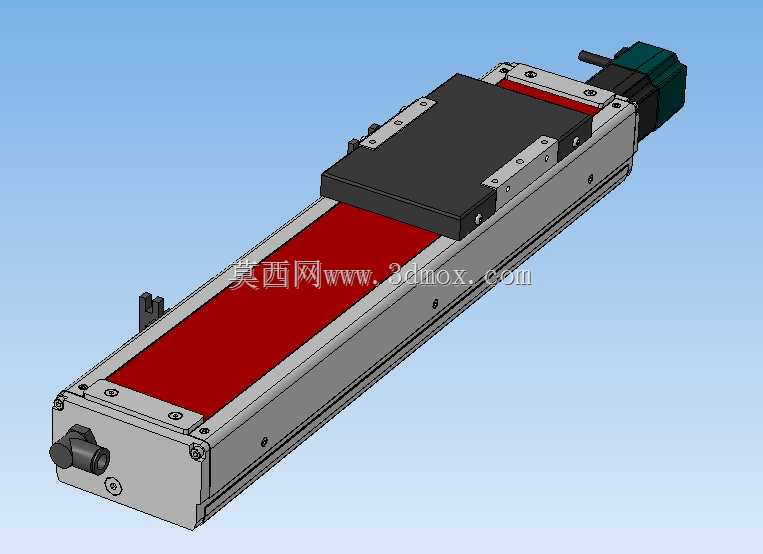

　　不需要额外加装外置防护罩即可满足IP54左右的防护等级，减少后期运维的清洁工作量。驱动端直接将伺服电机与丝杠轴通过联轴器直连，省去了外置同步轮传动的间隙累积，传动回差可以控制在0.02mm以内，重复定位精度能达到±0.01mm的水平，满足精密装配、检测类工位的精度要求。气动制动器集成在丝杠的非驱动端，采用常闭式设计，即常态下靠弹簧力抱紧丝杠端部的制动轮，当通入额定压力的压缩空气时，制动活塞克服弹簧力松开制动轮，丝杠才能正常转动，这种设计的优势在于不管是设备突然断电、气源管路意外破裂，还是系统触发急停信号，制动器都会立刻锁止，不会出现滑台移位的风险，尤其适合垂直安装的Z轴应用场景，

　　不需要额外加装配重块或者导轨钳制器就能满足安全规范要求。从安装边界来看，这款模组的本体截面宽度为100mm，整体安装孔位采用行业通用的间距设计，能直接替换同规格的普通封闭线性模组，不需要对原有设备的安装板进行重新打孔设计；滑台的安装面预留了标准的螺纹孔阵列，可直接连接负载工装、吸盘支架、检测头等末端执行件，端部的电机安装座支持不同功率的伺服电机适配，用户可以根据实际需要的负载、速度参数更换对应功率的电机，不需要改动模组本体结构。设计过程中，研发人员特意将气动制动器的气路接口设置在模组端部的侧面，和电机的动力线、编码器线缆接口分置两侧，避免走线时气路与电路互相干扰，同时气路接口采用标准快插接头规格，

　　现场装配时直接插入对应外径的气管即可完成连接，不需要额外加工接头螺纹。在负载适配层面，这款模组水平安装时的额定负载可以达到30kg，垂直安装时额定负载为15kg，最高直线运行速度可以达到1m/s，能覆盖绝大多数中轻型精密直线传动的需求，丝杠的导程可选5mm、10mm、20mm三种规格，用户可以根据需要的运行速度、分辨率要求灵活选择，不需要重新开模制作本体零件。另外，模组两端都设置了硬限位缓冲块，当软限位失效、滑台运行到行程端部时，橡胶缓冲块可以吸收滑台的冲击动能，避免硬碰撞造成丝杠、导轨的损伤，同时端部预留了光电限位开关的安装槽位，用户可以根据实际行程需要调整限位开关的触发位置，不需要额外焊接安装支架。在实际选型应用中，工程师只需要确认所需的行程长度、安装方向、负载重量、运行速度这几个核心参数，就可以快速匹配对应的模组配置，不需要单独计算伺服电机的安装尺寸、制动器的适配空间，所有集成部件的尺寸都已经在模组设计阶段完成了匹配校核，能大幅缩短设备研发阶段的选型、绘图周期，三维模型中所有的安装孔位、配合尺寸都和实际量产零件保持一致，导入设备装配体后可以直接进行干涉检查、安装模拟，不会出现模型尺寸和实物不符导致的装配问题。
