立式垂直带式物料输送设备结构

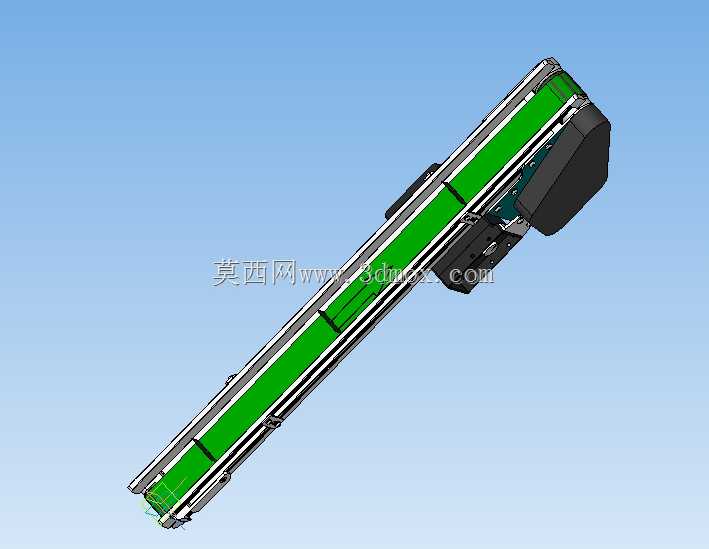

　　在轻工包装、电子零部件组装、小型五金件加工的车间产线布局里，经常会遇到上下工位存在高度差、水平安装空间局促的场景，这类场景下常规水平皮带机无法完成跨高度的物料转运，爬坡皮带机又会占用过多水平投影面积，垂直带式输送结构就是针对这类窄空间跨高度输送需求开发的专用设备。这套立式带式输送结构采用单立柱侧装驱动的布局形式，驱动端集成在设备上部的侧置安装位，将电机、减速组件、主动辊轮整合在同一个黑色端盖结构内，既避免了下置驱动容易被落地杂物、加工废液污染的问题，也能让设备下部的进料端尽可能贴近低位作业台面，减少物料转移时的落差，避免小型易碎工件在进料时出现磕碰掉屑的情况。设备的主体承载框架采用挤压铝型材拼接而成，

　　型材自带的标准槽道可以方便后期调整导向条、侧边挡料件、光电安装支架的位置，不需要在框架上额外钻孔焊接，适配不同尺寸规格的工件输送需求。输送面采用绿色PVC防静电皮带，皮带背面沿运行方向设置了等距的定位导向凸条，和框架上的导向槽配合，避免长行程垂直运行时皮带出现跑偏、打滑的问题，皮带表面平整光滑，既可以输送盒装、袋装的规整成品，也可以搭配定制的载具托盘，输送形状不规则的小型加工零件，输送过程中不会出现卡滞、刮擦工件表面的情况。从安装边界来看，这套设备的整体宽度控制在较窄的范围内，水平投影面积仅相当于一个常规的立式电控柜，不需要占用大面积的车间地面空间，可以直接贴靠车间立柱、设备侧立面安装，也可以多台并排布置在多楼层衔接的工位旁，

　　完成不同楼层作业面之间的小件物料连续转运。设备的两端分别设置了从动辊轮张紧结构，张紧调节螺栓隐藏在型材端盖内部，日常维护时只需要打开端盖就可以调整皮带张紧度，不需要拆解整体框架，日常运维的拆装工作量很小。在功能设计上，这套输送结构的运行速度可以通过配套的驱动调速组件在一定范围内调整，既可以匹配高速自动化产线的快节拍输送需求，也可以调低速度用于人工上下料的慢节拍作业场景，侧边预留的传感器安装位可以根据实际需求加装对射光电、漫反射传感器，实现物料到位检测、堵料停机、和上下游设备的信号联动，不需要额外改造设备主体结构。和斗式提升机相比，这种带式垂直输送结构的输送面连续无间断，不会出现斗式设备的料斗衔接缝隙，不会卡滞薄片状、

　　细小颗粒状的物料，也不会在输送过程中出现物料翻转掉落的问题，输送过程更平稳，适合输送表面要求较高、不能磕碰的成品工件。在实际产线布局时，这套设备的上下两端都可以衔接水平输送线，也可以直接对接人工操作台、自动上料机构的出料端，进料端的侧边挡边高度可以根据物料尺寸调整，避免垂直提升过程中物料从侧边滑落，设备整体的重心沿立柱轴线分布，安装时只需要在底部做基础固定、上部和相邻设备做侧向拉结就可以满足运行稳定性要求，不需要做复杂的混凝土基础，适合老车间改造、临时产线搭建时快速部署使用。设计这套结构的时候，特意将所有的线缆走线都隐藏在铝型材的槽道内部，外部没有明露的线缆，既避免车间生产过程中油污、粉尘附着在线缆上加速老化，也能避免运行过程中线缆被剐蹭拉扯造成设备故障，整体外观整洁，符合现代化车间的5S管理要求。皮带的内侧设置了连续的支撑托板，托板采用耐磨高分子材料制作，在垂直承载物料的时候不会出现皮带凹陷变形的问题，即使输送重量稍大的小型工件，也能保持输送面平整，不会因为皮带挠度变化导致物料滑落。驱动端的减速组件采用直连式安装，没有额外的传动链条、皮带结构，传动效率更高，运行时的噪音更低，长时间连续运行的故障率也更低，适合两班倒、三班倒的连续生产场景使用。
