紧凑型立式皮带微型输送设备结构设计

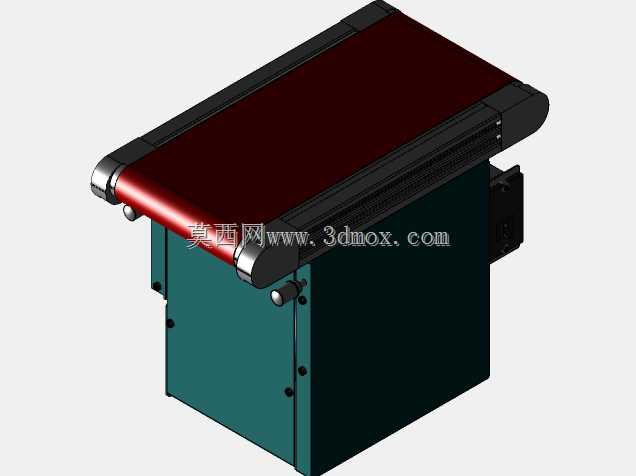

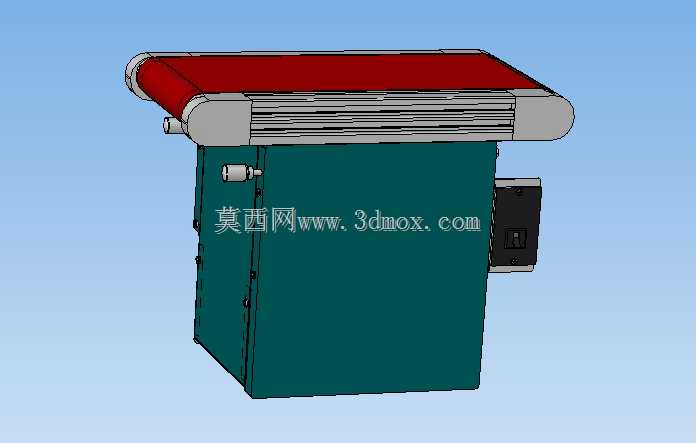

　　这款微型皮带输送设备的设计初衷，是填补狭小工位间短距离物料转运的设备空白，在电子元器件组装流水线、小型零件检测工位、实验室样品传递、珠宝加工工位这类空间局促、输送载荷较轻的场景中，常规长度的标准输送机往往无法适配安装空间，且冗余的输送长度会造成工位间的动作浪费，这款设备刚好适配这类场景的使用需求。从结构布局来看，设备采用立式柜体作为承载主体，将驱动单元、电气控制元件全部集成在柜体内部，没有外露的走线与突兀的驱动安装结构，整体外观整洁，在洁净度要求较高的组装车间、实验室场景中使用时，不易积灰，日常清洁维护的难度更低。柜体顶部直接承接皮带输送段，输送段的两端采用圆弧过渡的端盖结构，对皮带的回转段做全包裹防护，既可以避免操作人员的衣物、细小零件卷入皮带回转间隙，也能防止皮带运转过程中带起的细小碎屑向外飞溅，适配有小件物料输送的作业场景。输送面采用红色防滑平皮带，皮带表面的摩擦系数足够支撑0.5-3kg范围内的盒装、袋装、小型硬质零件的平稳输送，不会出现常规光滑皮带输送轻量物料时的打滑、偏移问题，针对表面光滑的小型塑料件、电子元件输送场景，也能保证输送过程的位置稳定性，减少物料在输送面上的滑移错位。设备的输送面有效尺寸为450x200mm，这个尺寸边界是经过多场景适配验证的：200mm的输送宽度刚好可以容纳常规电子料盘、小型零件盒、珠宝加工料块的通行，不会出现宽度不足导致的物料卡滞，也不会因为过宽造成不必要的空间占用；

　　450mm的输送长度刚好覆盖两个相邻工位的操作间距，比如组装工位到检测工位、上料工位到加工工位的短距离衔接，不需要额外搭建支架，设备放置在地面即可直接使用，安装时不需要对地面做打孔固定，柜体底部的支撑面足够大，设备自重搭配底部的防滑垫，在常规运转速度下不会出现移位、晃动的问题。驱动单元内置在柜体上部靠近主动辊的位置，采用直连驱动的结构，减少了链传动、带传动带来的传动间隙与运转噪音，设备运转时的噪音控制在60分贝以内，不会对安静的作业环境造成干扰。柜体侧面设置有嵌入式的控制开关与调速旋钮，操作人员不需要弯腰或者探身到设备背面，站在工位旁就可以直接控制设备的启停、调整输送速度，调速范围覆盖0.1-0.5m/s，

　　可根据不同的物料输送节拍调整运行速度，比如输送易碎的玻璃小件、精密电子元件时可以调低速度，输送常规塑料件、五金小零件时可以调高速度匹配生产节拍。设计过程中特意对设备的重心做了优化，将重量较大的驱动电机布置在柜体上部靠近中心的位置，下部柜体采用薄钢板拼接的轻量化结构，既保证了整体结构的刚性，不会因为皮带张紧力导致柜体变形，也控制了设备整体重量，单人即可完成设备的移位、调整，不需要借助吊装或者搬运工具，适配需要频繁调整工位布局的小型加工车间、柔性生产单元的使用需求。皮带的张紧机构设计在输送段的端部端盖内部，不需要拆开整体柜体，只需要拧开端盖的固定螺丝就可以调整皮带的张紧度，日常维护更换皮带时的操作步骤非常简便，不需要专业的维修人员，

　　一线操作人员经过简单讲解就可以完成维护操作。针对不同场景的安装需求，这款设备除了落地放置的使用方式外，柜体背部预留有标准的安装孔位，也可以通过支架将设备架高，适配不同高度的作业台面衔接，比如和小型工作台、检测设备的出料口做对接，不需要额外加工转接件，利用预留孔位就可以完成固定安装。输送段的两端辊筒采用了中间微凸的鼓形设计，皮带运转过程中可以自动对中，不会出现长时间运转后皮带跑偏、磨损边缘的问题，延长了皮带的使用寿命，减少了日常调整皮带位置的维护工作量。柜体的门板采用快拆式的铰链结构，需要检修内部电气元件、驱动部件时，不需要完全拆下门板，打开后就可以接触到所有内部元件，接线端子、驱动模块都布置在靠近门板的位置，检修操作的空间充足，不会出现狭小空间内无法下手操作的问题。在实际使用场景中，这款设备可以单独作为短距离输送单元使用，也可以多台拼接组成更长的输送线，每台设备独立调速、独立控制，拼接时不需要统一的控制系统，单台设备故障也不会影响整条线的运行，非常适合小批量、多品种的柔性生产场景，相比固定长度的一体化输送线，灵活性更高，投入成本更低。
