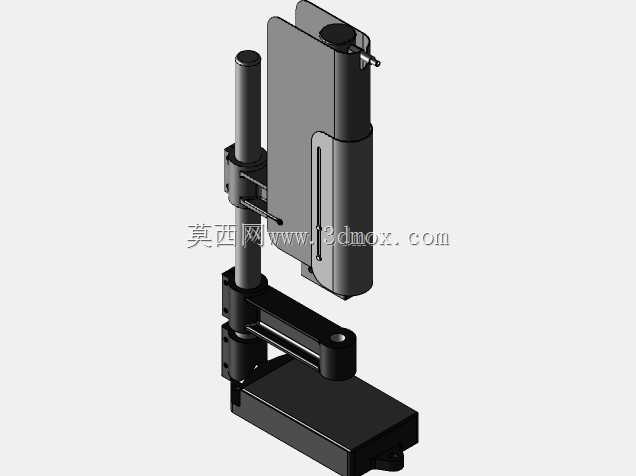

珠宝压花加工用台式气动锤结构设计

　　这款台式气动锤的结构设计，核心瞄准小件精密压印、珠宝首饰表层纹理加工这类对冲击力控制、操作对位精度要求较高的作业场景，和车间里用于大锻件冲打、重型铆接的气动锤不同，它的整体架构完全围绕小工位、近距离手动操作的需求搭建。从结构布局来看，设备采用立式单立柱支撑搭配可调节悬臂的架构，底部是一体化铸造的厚重工作台底座，底座上平面经过精铣处理，平面度控制在0.02mm/100mm范围内，既可以直接放置待加工的首饰坯件、小型压花模具，也能通过预留的T型槽加装专用夹具，底座自身的重量占整机重量的六成以上，能够抵消气动锤高频作业时产生的反向冲击力，避免设备在桌面滑移，不需要额外打膨胀螺栓固定在地面，直接放置在稳固的工作台面上即可投入使用，

　　适配小型加工坊、首饰打样工作室这类没有重型设备安装基础的场地。立柱采用表面硬铬处理的圆导轨结构，悬臂组件通过快锁式抱箍和立柱连接，操作人员可以根据加工件的高度、操作视角需求，快速调整悬臂的上下高度、水平旋转角度，锁止后悬臂的径向晃动量控制在0.05mm以内，保证锤头对位的准确性。气动冲击主机部分集成在悬臂末端的安装座上，主机外部加装了网状安全防护罩，既可以避免作业过程中碎屑飞溅到气缸活塞杆表面造成密封件磨损，也能防止操作人员误触运动部件引发安全事故，气缸的进气端设置了可调式节流阀，可以根据不同材质的加工需求，灵活调整冲击行程与单次冲击力大小，加工金银这类软质贵金属时，可以调低冲击力避免坯件变形过量，加工铜质、不锈钢材质的小件压花时，

　　可以调高冲击力保证纹理压印清晰饱满。锤头的安装接口采用标准快换结构，可以根据压花图案、冲打需求更换不同形制的冲头，不需要额外工具就能完成换装，适配多品种小批量的加工需求。从安装边界来看，设备的整体占地尺寸控制在长350mm、宽280mm范围内，最大作业高度可以通过悬臂调整覆盖20mm到180mm的区间，锤头的中心到立柱表面的最大水平距离为220mm，能够满足常规尺寸首饰坯件、小型五金压花件的加工范围，气源接口采用通用的快插式气动接头，适配车间常规的0.5-0.8MPa压缩空气气源，不需要额外配置增压设备就能正常作业。在实际应用场景中，这类台式气动锤除了用于珠宝首饰的纹理压花、字印冲打，也可以完成小型五金件的铆接、薄金属片的局部成型、

　　小零件的压装等作业，相比手动持握的气动冲笔，它的机架定位结构可以保证冲打位置的一致性，降低操作人员的劳动强度，长时间作业也不会因为手部疲劳出现对位偏差；相比大型的冲压设备，它的体积小巧、冲击力可调范围广，采购和使用成本更低，不会出现大设备冲小零件时的能量浪费、冲压力度过大损坏坯件的问题。设计过程中，针对气动锤高频作业的密封件磨损问题，在气缸活塞杆位置加装了防尘刮油环，能够阻挡加工过程中产生的金属碎屑、打磨粉尘进入气缸腔室，延长密封件的使用寿命；悬臂的旋转轴位置设置了阻尼衬套，调整位置时不会出现自由滑落的问题，操作手感更顺滑；底座的底部预留了四个橡胶减震垫的安装位，既可以进一步吸收作业时的振动，也能避免底座和工作台面硬接触刮伤桌面。整个设备的结构没有冗余的复杂传动部件，日常维护只需要定期检查气源油雾器的油量、清理防护罩表面的碎屑即可，维护门槛很低，适合非设备维护专业的加工操作人员自行打理。
