瓦片屋顶施工用阶梯式作业梯段结构

　　在坡屋面瓦片铺装的现场作业环节，作业人员直接踩踏屋面基层或未固定瓦片极易造成材料破损、人员滑倒的风险，这类梯段结构正是为适配坡屋面作业场景开发的临时承载工装，核心作用是在斜向屋面上搭建连续的水平作业踏面，让施工人员可沿屋面坡度方向平稳移动、停靠，完成瓦片的排布、固定、密封等全流程操作，同时避免施工荷载直接作用在未完成固定的瓦片或防水层上，减少施工环节的成品损坏概率。

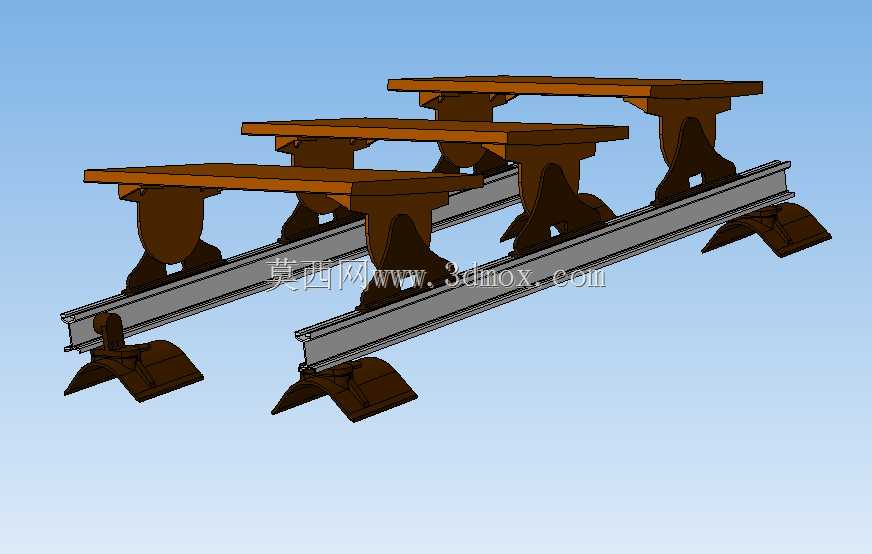

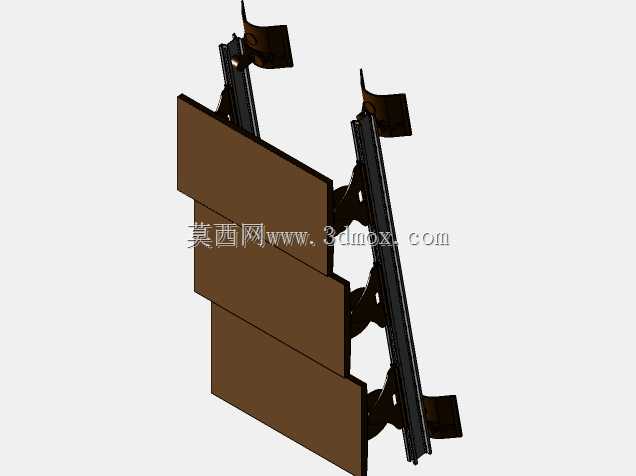

　　从结构组成来看，该梯段采用双平行纵向导轨作为主承载梁，导轨截面为槽型冷弯型钢构型，沿屋面坡度方向铺设，底部配套可自适应瓦面弧度的防滑支座，支座底部做了圆弧过渡与防滑纹理处理，可直接卡接在已完成固定的瓦片波峰位置，无需额外打钉固定，不会破坏屋面防水层与瓦片结构，同时能将梯段整体荷载均匀分散到多块瓦片上，避免局部荷载过大造成瓦片碎裂。踏面单元采用模块化设计，每个踏面为水平布置的平板结构，表面做了防滑压纹处理，踏面下方通过一体式铸造型支撑腿与纵向导轨连接，支撑腿采用变截面弧形构型，在保证承载强度的同时减少材料用量，相邻踏面的间距控制在200mm左右，符合人体工程学的登高步距要求，作业人员在踏面上站立、移动时重心稳定，可长时间保持舒适的作业姿态。

　　设计过程中首先考虑的是坡屋面的坡度适配性，纵向导轨与踏面支撑腿的连接位置预留了多档调节孔位，可根据不同项目的屋面坡度（通常适配15°-45°的常见瓦屋面坡度）调整踏面的水平度，保证在不同坡度屋面上踏面始终保持水平状态，避免踏面倾斜造成人员滑倒。其次是承载能力的冗余设计，单段梯段的额定承载按照同时承载3名作业人员加随身工具的总荷载计算，纵向导轨的抗弯强度、支撑腿的抗剪强度、底部支座的抗压强度均预留了1.5倍以上的安全系数，即使作业人员携带较重的瓦片、电动工具在梯段上移动，也不会出现结构变形、失稳的问题。

　　安装边界方面，单段梯段的标准长度适配3米左右的屋面坡长，多段梯段可通过导轨端部的插接结构沿坡度方向拼接，覆盖更长的屋面作业面，横向方向可根据作业面宽度并排布置多组梯段，组间通过横向连杆连接固定，提升整体稳定性。梯段整体重量控制在单人可搬运的范围内，无需大型吊装设备即可完成屋面的转运与搭设，搭设过程无需专业工具，仅需将底部支座卡入瓦楞位置、调整踏面水平度即可投入使用，拆卸时同样可快速拆分，不会在屋面上留下安装痕迹，适配不同规格的混凝土瓦、陶土瓦、树脂瓦等常见瓦型的屋面作业场景。

　　实际使用中，这类梯段除了服务瓦片安装工序，还可适配屋面防水层检修、光伏板铺装、檐口维修等各类坡屋面高空作业场景，相比传统的临时木梯、直接踩踏屋面的作业方式，既能大幅提升作业效率，减少施工人员的体力消耗，也能有效降低高空坠落、屋面损坏的施工风险，结构上没有易损的活动部件，日常存放仅需做好防锈处理即可长期重复使用，维护成本极低。建模过程中对所有连接位置做了干涉检查，踏面与支撑腿、导轨与支座的连接面均做了贴合处理，不存在装配间隙，实际生产时可直接采用型材切割、焊接、表面喷塑的工艺完成加工，所有零部件均为常见工业材料，加工难度低，适合现场施工单位批量制作投入使用。
