输送机传感器角度粗调安装工装结构

　　在散料输送、生产线物料转运的现场调试环节，输送机配套的检测传感器安装一直是容易被忽略却直接影响检测稳定性的工序——常规的传感器安装多采用直接锁附在机架型材上的方式，一旦需要调整检测角度，只能靠人工反复松紧螺栓、凭肉眼对齐检测位，不仅调试效率低，后续设备运行产生的振动还容易让传感器角度偏移，导致漏检、误触发等问题。这款角度粗调安装工装，就是针对这类现场痛点设计的专用安装载体，核心作用是给输送机用的光电、接近类传感器提供一个可快速调整大致安装角度的固定基座，不需要额外加工复杂的安装孔位，就能完成传感器的初步角度定位，适配大部分常规工况下的传感器安装需求。

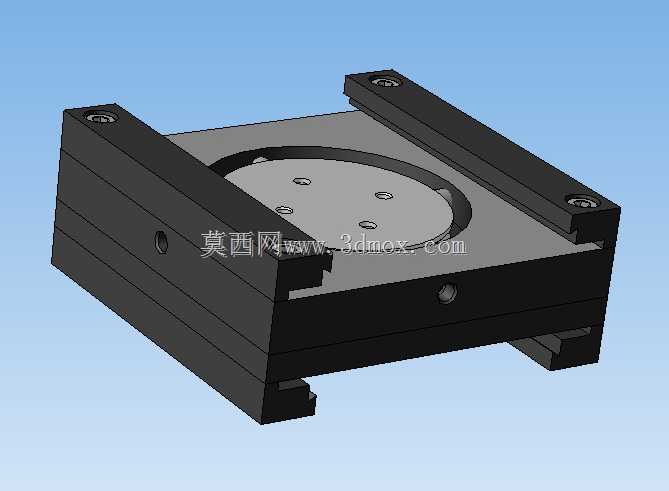

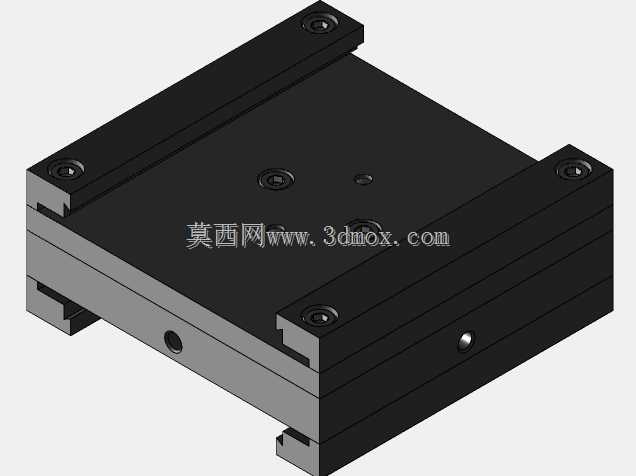

　　从结构设计来看，整个工装采用分层式的承载思路，底部是带双侧安装槽的基座主体，基座两侧的槽体结构可以直接适配输送机机架常用的铝型材或碳钢方管安装面，不需要额外做转接板，安装时只需要将基座卡在机架预设位置，穿入螺栓就能完成基座的初步固定，基座上预留的锁紧孔位可以在调整完整体位置后锁死，避免基座沿机架方向窜动。中间层是可转动的圆形承载盘，这部分是实现角度调整的核心结构，承载盘和基座之间采用间隙配合的转动副设计，转动阻尼经过调校，既可以用手轻松拨动调整角度，又不会因为轻微振动就自行转动，承载盘上均匀分布的四个安装孔位，适配市面上大部分主流规格的圆柱型、方型传感器安装支架，不需要重新打孔就能直接固定传感器。上层的两侧压块结构，是用来锁死转动承载盘的，当调整到需要的大致角度后，拧紧两侧压块上的内六角螺栓，压块就会压紧承载盘的边缘，将转动副完全锁死，保证角度固定的可靠性。

　　在安装边界的设计上，这款工装充分考虑了现场安装的空间限制，整体外形采用方正的低轮廓设计，总高度控制在常规传感器安装支架的兼容范围内，不会因为加装工装导致传感器整体安装高度过高，和周边的输送线护板、物料挡板产生干涉。基座的安装槽采用通槽设计，允许沿机架方向有±20mm的位置调整余量，即使现场机架的安装孔位存在一定的加工误差，也能通过槽体的余量完成对位，不需要重新在机架上钻孔攻丝。转动承载盘的角度调整范围覆盖0到30度的常用调整区间，完全满足输送机传感器检测物料到位、物料偏移、速度检测等常规场景的角度需求，不需要做精细的角度刻度，因为这类现场调试本身只需要粗对准检测区域，后续再根据实际检测效果做微调即可，刻意做精密刻度反而会增加不必要的加工成本。

　　从实际使用的场景来看，这类工装特别适合输送线设备的现场安装调试、老旧线体传感器改造升级的场景，比如在电商仓储的分拣输送线、矿山的带式输送机、食品加工的物料输送线上，传感器经常需要根据物料的尺寸、输送速度调整检测角度，使用这款工装后，调试人员不需要反复拆装传感器的固定螺栓，只需要松开两侧压块，转动承载盘将传感器对准检测区域，再锁紧压块就能完成角度调整，单只传感器的调试时间可以缩短六成以上。同时工装的整体结构采用常用的金属材质加工，结构强度足够应对工业现场的粉尘、轻微振动工况，不会因为长期使用出现结构变形、锁止失效的问题，基座和承载盘的配合面做了简单的防锈处理，即使在潮湿的生产车间环境下也能正常使用，不会出现锈死导致无法调整角度的情况。

　　在建模细节的处理上，整个结构的所有棱边都做了小尺寸的倒角处理，避免安装调试过程中划伤操作人员，所有的螺栓孔都做了沉头设计，锁紧后螺栓头不会突出安装面，避免和周边的线缆、物料产生勾挂。两侧压块的压紧面做了滚花处理，增加和承载盘之间的摩擦力，只需要施加较小的锁紧力矩就能提供足够的锁止力，避免螺栓锁得过紧导致承载盘变形。基座底部和机架接触的面做了平面度处理，保证安装后基座不会出现歪斜，确保承载盘的转动平面和传感器的检测方向保持在同一基准面上，减少角度调整的累计误差。
