输送机配套小工具安装用可重构机架结构

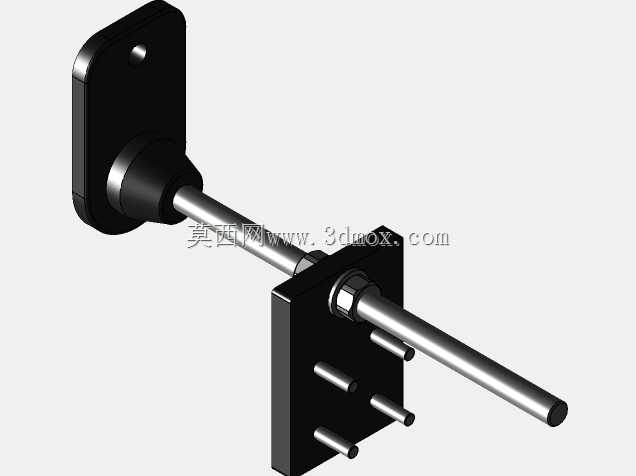

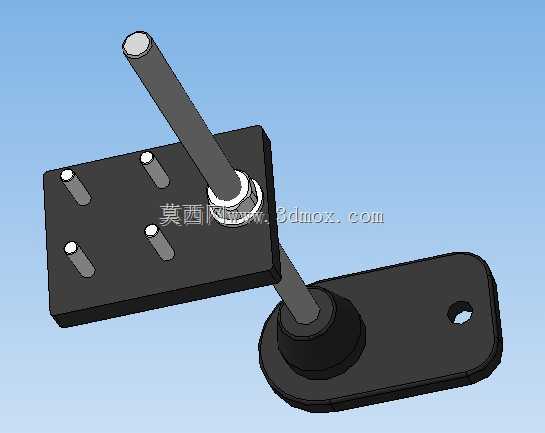

　　在散料输送、流水线生产的现场运维与工位改造场景中，经常需要在既有输送线的不同工位临时加装定位挡块、检测传感器、小型清扫装置、辅助导向件这类小工具，传统的安装方式多采用现场焊接角铁支架，或是用通用管夹随意拼凑固定结构，不仅安装精度难以保证，当工位调整、小工具更换时，原有支架往往只能切割报废，材料浪费严重，还会在输送线架体上留下焊疤、多余钻孔，破坏原有设备的结构完整性。这款可重构机架就是针对这类现场痛点设计的安装载体，整体分为两个核心功能单元：带多组定位销柱的方形安装基板，以及带铰接球头结构的可调支撑臂与底部固定座。方形安装基板上的四组定位销柱按照常用小型工装的安装孔位间距做了标准化排布，销柱直径适配多数小型气动元件、

　　检测支架的安装过孔，不需要额外打孔就能直接将小工具卡装在基板上，配合快拧螺母就能完成锁紧，拆装过程不需要焊接、不需要现场扩孔，单人用普通扳手就能完成操作。支撑臂与基板、底部固定座的连接都采用了球铰结构，两个铰接点都可以做任意角度的偏转调整，调整到位后通过侧面的锁紧环压紧球头摩擦面实现固定，既可以实现安装基板的高度升降，也能调整基板的倾斜角度、水平偏转角度，适配输送线侧边、下方、斜上方等不同安装位置的空间限制，不需要额外做转接件就能匹配复杂的安装空间。底部固定座做了带安装孔的扁平板式结构，既可以通过螺栓直接固定在输送线的型材架体上，也可以配合C型夹固定在无预留孔的钢板架体上，固定座的轮廓做了圆角处理，

　　避免现场安装时剐蹭操作人员的工作服或是刮伤输送线的皮带表面。从安装边界来看，支撑臂的最大伸展长度可以覆盖距离固定座中心300mm范围内的安装点位，球铰的最大偏转角度可达45度，方形安装基板的尺寸为120mm*100mm，可承载重量不超过5kg的小型工装，完全满足输送线上各类辅助小工具的安装载荷需求。设计过程中特意规避了一体化焊接结构，所有连接部件都采用可拆卸的组装式结构，当需要更换安装位置、适配不同小工具时，只需要松开锁紧环调整支撑臂角度，或是调整小工具在基板上的安装销位即可，不需要整体更换机架，甚至可以将多组机架组合拼接，拓展出更大的安装平面，适配尺寸稍大的辅助工装。在实际现场使用中，

　　这类可重构机架可以大幅减少现场安装的动火作业需求，尤其是在化工、粮食加工这类有防爆要求的输送线现场，不需要焊接就能完成工装加装，能大幅降低现场作业的安全风险，同时可重构的特性也让工位调整时的工装复用率提升八成以上，减少了现场工装制作的钢材消耗与人工成本。机架的所有外露部件都做了发黑防锈处理，适配输送现场多粉尘、偶尔有喷淋清洗的使用环境，球铰位置预留了润滑脂注入口，长期使用后可以定期注脂维护，避免铰接点锈死无法调整。安装基板上的定位销柱采用过盈压装的方式固定在基板上，销柱表面做了淬硬处理，频繁拆装小工具也不会出现销柱磨损、定位间隙变大的问题，保证小工具安装后的位置精度，尤其是对于光电检测、位置挡停这类对安装位置精度有要求的小工具，能有效减少安装后的调试时间。
