可折叠超市购物车旋转支架固定连接结构

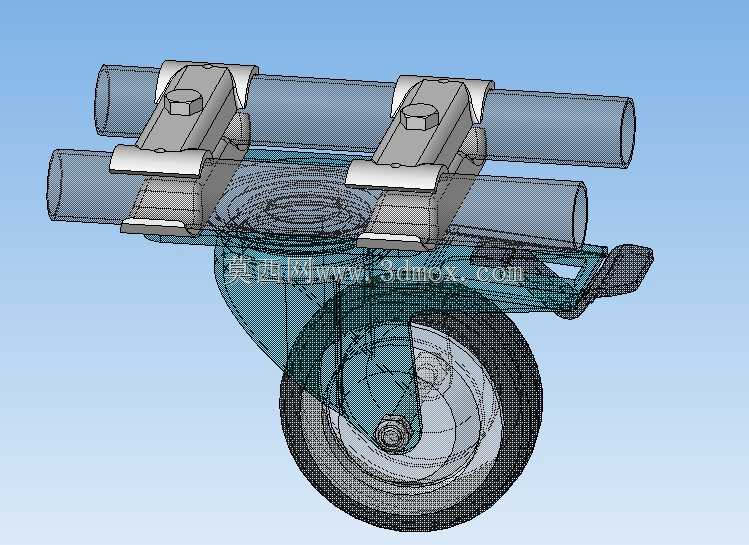

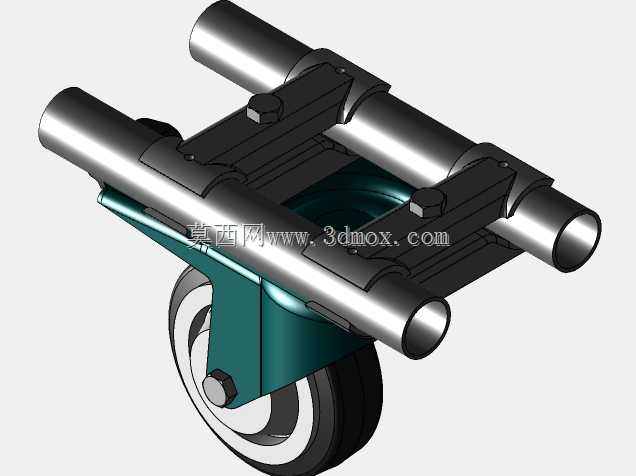

　　日常商超场景里，可折叠购物篮、折叠购物车的轮组连接可靠性，一直是影响设备使用寿命与使用体验的核心环节，这套连接结构正是针对折叠类商超载具的轮组旋转支架固定需求开发，解决传统焊接支架无法适配折叠收纳、普通卡扣连接承重不足的痛点。从实际应用场景看，商超用可折叠载具需要在空载时快速折叠收拢，减少仓储与后场堆放的空间占用，满载状态下又要承受15-25kg的货品载荷，同时轮组需要具备水平旋转能力，适配购物过程中灵活转向的需求，还要应对卖场地面的瓷砖缝隙、小坡度、轻微磕碰等复杂工况，这套固定结构恰好匹配这些使用需求。结构整体分为管夹固定段、旋转连接座、轮组安装位三个核心部分，管夹部分采用对开式抱箍结构，适配载具框架常用的圆管型材，

　　不需要在管件上额外打孔焊接，通过顶部的紧固件锁紧即可实现与框架管的刚性连接，安装时不需要复杂工装，普通扳手即可完成装配，后期维护更换轮组时也不需要拆解整个载具框架，单独拆卸对应位置的抱箍即可完成配件更换。旋转连接座内置回转间隙，允许下方轮组支架绕垂直轴360度水平旋转，旋转阻尼经过适配，既不会因为转向过松导致推行过程中轮组摆振，也不会因为阻尼过大造成转向卡滞，推行时转向顺滑，在狭窄的卖场通道里也能灵活调整行进方向。轮组安装位采用悬臂式销轴结构，适配标准商超脚轮的安装尺寸，销轴处预留润滑间隙，长期使用后可以加注润滑脂减少转动磨损，延长轮组使用寿命。设计过程中重点考虑了折叠状态的避让需求，抱箍的安装位置经过尺寸校核，

　　当载具进行折叠收拢动作时，整个固定支架与轮组不会和折叠后的框架杆件发生运动干涉，折叠后轮组可以自然收拢到框架内侧，不会出现外凸剐蹭的问题。安装边界方面，抱箍适配的圆管直径覆盖商超载具常用的25mm、30mm两种常规规格，支架整体垂直高度控制在85mm以内，轮组安装位的轴心到抱箍安装面的水平距离为42mm，装配后整个轮组的回转半径不会超出载具框架的外轮廓，避免推行过程中轮组剐蹭货架或者顾客腿脚。结构的受力路径经过优化，货品载荷通过框架圆管传递到抱箍结构，再经旋转座分散到轮组支架，最终由脚轮传递到地面，抱箍与圆管的接触面上设计有防滑齿纹，锁紧后不会因为长期受载出现沿管件轴向的滑移，也不会因为频繁转向导致抱箍绕管件转动。

　　考虑到商超使用环境中可能存在清洁用水、消毒液溅洒的情况，结构的棱角处都做了圆弧过渡，没有清洁死角，日常擦拭消毒时不会残留污渍，紧固件采用标准防锈规格，长期在潮湿环境下使用也不会出现锈死无法拆卸的问题。不同于传统一体式焊接轮架，这套固定结构可以适配不同尺寸的同规格脚轮，后期运维时不需要整体更换支架，仅需根据磨损情况单独更换轮片或者销轴即可，大幅降低商超的运维配件成本，同时折叠适配的设计也让载具收拢后的堆叠密度提升30%左右，后场堆放时可以节省更多仓储空间。
