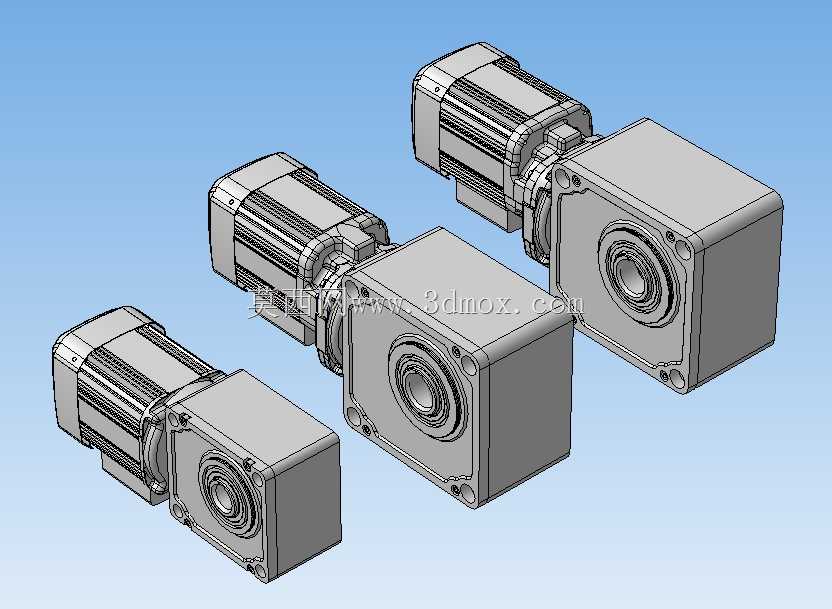

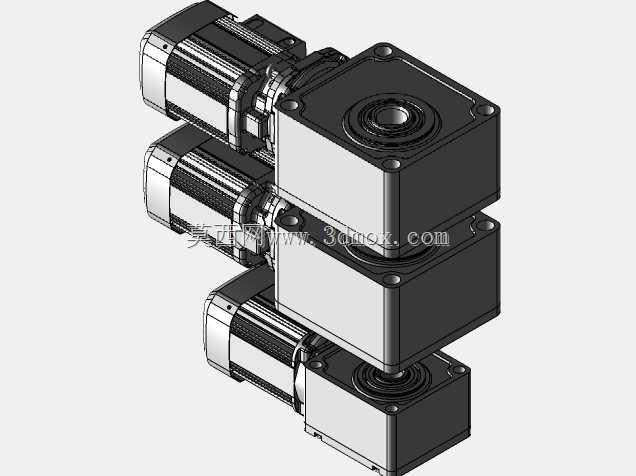

0.1kW法兰安装蜗轮蜗杆减速电机结构

　　这款0.1kW功率段的蜗轮减速电机，在轻载传动场景里的适配性非常强，日常做小型输送线、轻工包装辅助工位、小型自动化变位机构的动力源时，很少会出现选型匹配不上的问题。做结构设计的时候最先要敲定的是安装边界，方形法兰输出端的止口尺寸、安装孔位的孔距公差都要严格匹配配套设备的安装基面，毕竟这类减速电机的输出轴直接带负载，一旦安装同轴度偏差超过0.1mm，运行时的径向跳动会直接加速蜗轮副的磨损，用不了几个月就会出现回程间隙超差的问题。

　　从传动结构来看，蜗轮蜗杆副的设计本身就带自锁特性，这一点在垂直安装的升降类小负载场景里优势特别明显，比如小型物料举升工位、轻型翻转机构，不用额外加装抱闸机构就能实现停机位置锁止，能省掉不少外围制动部件的成本和安装空间。设计建模的时候要注意，电机轴和蜗杆的连接同轴度、蜗轮和输出法兰的配合公差是整个结构的核心精度控制点，建模时要把轴承位的配合公差、油封的安装槽尺寸都留足余量，不能只画外形忽略内部装配的干涉检查，很多新手建模时容易把蜗轮箱的内部筋板和蜗轮旋转轨迹做干涉，实际生产装配时才发现根本装不进去。

　　实际应用里，这类小功率蜗轮电机最常出现在电子组装线的小型皮带输送机、食品包装线的拨料机构、小型仓储设备的轻载输送辊道上，因为本身减速比可以做的比较大，0.1kW的电机输出转速经过蜗轮副减速后，可以做到几转到几十转的低转速大扭矩输出，刚好匹配轻载低速的传动需求，不用额外再加一级齿轮减速，整体结构的集成度很高，安装的时候只需要固定法兰面、接好电源线就能用，不需要复杂的对中调试。

　　外形设计上，方形的蜗轮箱结构比圆形箱体的安装适配性更好，四个方向都可以做安装固定面，不管是水平安装、垂直安装还是侧装，都能找到对应的固定孔位，建模的时候要把各个安装面的平面度要求在工程图里标注清楚，避免安装时因为基面不平导致箱体受力变形，卡滞蜗轮副的转动。输出轴的轴伸尺寸、键槽规格也要和常规的配套联轴器、链轮、带轮的标准尺寸匹配，做选型的时候不用额外定制传动连接件，能缩短整个设备的装配周期。

　　做三维建模的时候，还要把电机的散热筋结构、接线盒的安装位置都还原准确，不能只做简化的方块模型，因为实际做设备布局的时候，接线盒的朝向、散热筋的预留空间会影响周边走线和护罩的设计，如果模型做了过度简化，后期实际装配时很容易出现接线盒和设备护罩干涉、散热空间不足导致电机过热的问题。蜗轮箱的油位观察孔、注油孔、放油孔的位置也要在模型里体现，方便后期做设备维护的时候预留操作空间，很多设计人员做整机布局时容易忽略这些维护点位，等设备组装完才发现注油孔被机架挡住，根本没法加润滑油。

　　从传动特性来说，蜗轮蜗杆传动的运行噪音比齿轮减速要小很多，在对噪音有要求的办公类自动化设备、医疗辅助输送设备里应用也很广泛，0.1kW的功率段本身运行振动就小，搭配蜗轮副的平稳传动特性，运行时的噪音可以控制在55分贝以内，不会对周边工作环境造成噪音干扰。设计选型的时候要注意，蜗轮副的润滑是终身润滑还是定期注油结构，不同的润滑结构对应的箱体密封设计不一样，终身润滑的箱体要做全密封结构，油封的耐温等级要匹配电机运行时的温升，避免长期运行后油封老化漏油。
