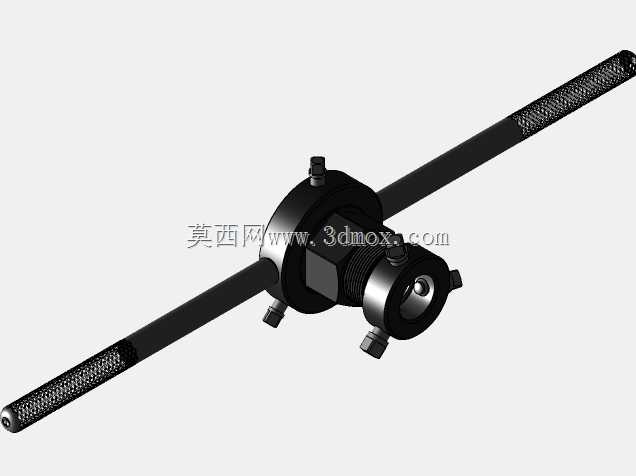

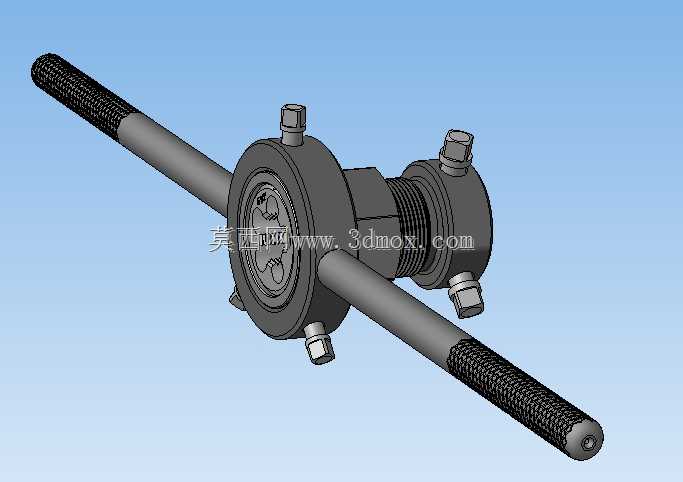

手动管道外螺纹加工曲柄套丝工具

　　在现场水电安装、小型管线维保、户外管路抢修这类无动力电源接入的作业场景里，手动套丝曲柄是加工管道外螺纹的核心操作部件，不需要外接气源、电源，完全依靠人力输入扭矩就能完成套丝作业，尤其适合狭窄作业空间、零散点位的螺纹加工需求，避免了重型电动套丝设备转运、接电的繁琐流程。这套工具的核心功能是为板牙头提供稳定的扭矩输入与操作支撑，作业时将对应规格的板牙装入中央的板牙座内，套入待加工的管道端部后，通过两端的加长手柄施加圆周方向的作用力，带动板牙旋转切削管道外壁，逐步成型符合连接标准的外螺纹结构。从结构设计逻辑来看，中央的板牙安装座采用了多螺栓顶紧的定位结构，三个周向均匀分布的锁紧螺栓可以适配不同外径规格的板牙组件，

　　拧紧后能够完全限制板牙在切削过程中的周向窜动与径向偏移，避免出现螺纹乱牙、锥度超差的问题。板牙座侧方设置的导向套结构，在套丝初始阶段可以套在管道外壁起到同轴定位作用，保证加工出的螺纹与管道本体的同轴度误差控制在允许范围内，不会出现螺纹偏斜导致后续管件连接密封失效的问题。操作手柄采用了分段式结构设计，中间段为光滑圆钢材质，两端握持区域做了滚花防滑处理，即便作业时手上沾有油污、切削液，也能保证足够的握持摩擦力，不会出现施力打滑的情况；手柄与中央板牙座采用过盈配合加定位销的连接方式，能够承受较大的扭转力矩，在加工大管径厚壁管道时也不会出现手柄弯折、连接松脱的故障。从安装边界与尺寸适配来看，这套工具的板牙座可适配常规水暖、

　　燃气安装场景下的小口径管道加工需求，整体操作半径控制在单人双臂可覆盖的范围内，不需要额外加装加长力臂就能完成常规壁厚管道的螺纹切削，作业时只需要预留出手柄旋转所需的圆周空间即可，不需要像电动套丝设备那样预留较大的设备摆放与操作空间。在实际作业过程中，这套曲柄工具可以搭配不同规格的板牙组件，覆盖多种常用管径的外螺纹加工需求，板牙更换操作简单，只需要松开周向的锁紧螺栓就能完成板牙的拆装替换，不需要复杂的调校步骤，适合现场作业人员快速切换加工规格。手柄的长度设计经过力学优化，在保证足够扭矩放大倍数的同时，避免了力臂过长导致的操作不便，单人施加正常握力就能达到板牙切削所需的扭矩，不需要额外借助加力套管，减少了工具过载损坏的概率。

　　中央板牙座的端面设置了排屑缺口，套丝过程中产生的金属切屑可以顺着缺口及时排出，不会堆积在板牙齿槽内造成螺纹表面刮伤、板牙崩齿的问题，有效延长板牙的使用寿命。导向套与板牙座的连接采用螺纹调节结构，可以根据加工螺纹的长度需求调整导向套的伸出位置，控制螺纹加工的有效长度，避免出现螺纹过长或过短导致的管件连接配合不当问题。在日常维保场景中，这套工具不需要复杂的维护保养，作业完成后只需要清理干净板牙与手柄上的切屑、油污，在锁紧螺栓与活动连接位置涂抹少量防锈润滑脂即可长期存放，不会因为闲置出现锈蚀卡滞的问题。相较于电动套丝设备，这套手动工具不存在电机烧毁、线路故障之类的电气问题，在潮湿、有易燃易爆风险的作业场景下使用也不会产生安全隐患，适用性更强。
