带座外球面插入轴承UCP系列结构

　　做设备传动结构选型这么多年，带立式座的外球面插入轴承是轻工输送、农机、小型工程机械里绕不开的基础支撑件，这次拆解的UCP系列带座轴承，核心就是解决中小载荷传动轴的快速安装、自动调心支撑需求，不用额外加工复杂的轴承座安装位，对现场装配的容错度很高。先从实际应用场景说，这类轴承最常见的部署位置是皮带输送机的辊筒两端、小型风机的主轴支撑、农业脱粒设备的传动轴位、包装生产线的从动辊支撑，还有一些中小型木工机械的进给轴端，这些场景的共性是传动轴加工精度不会做到机床主轴级，安装时难免有轻微的同轴度偏差，设备运行中还会伴随小幅的机架振动，普通深沟球轴承加分体式轴承座的组合，要么对安装精度要求高，要么调心余量不足容易憋坏轴承滚道，

　　而UCP系列的带座结构刚好适配这类工况。从功能特性上看，这个系列的轴承是把外球面球轴承和立式铸造轴承座整合为一体，轴承外圈的球面结构和座体内腔的球面配合，能实现±2度左右的自动调心，补偿轴的挠曲变形和安装时的对中误差，不用像装分离式轴承座那样反复刮研座孔调整对中。轴承本身自带顶丝锁紧结构，安装时直接把轴插入轴承内孔，拧紧内圈上的两个紧定顶丝就能完成轴和轴承内圈的固定，不需要额外加工轴肩、锁紧螺母位，对轴的加工要求很低，只要轴径公差在h9范围内就能可靠锁紧，现场更换的时候不用复杂工装，松开顶丝就能把轴承从轴上拆下来，维护效率比传统轴承组件高很多。再说到设计思路，整个组件的结构逻辑是把支撑刚度和调心灵活性做平衡，轴承座采用灰铸铁铸造，

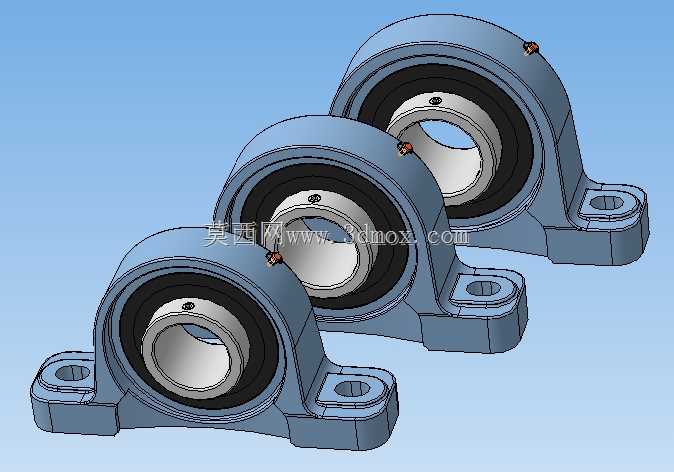

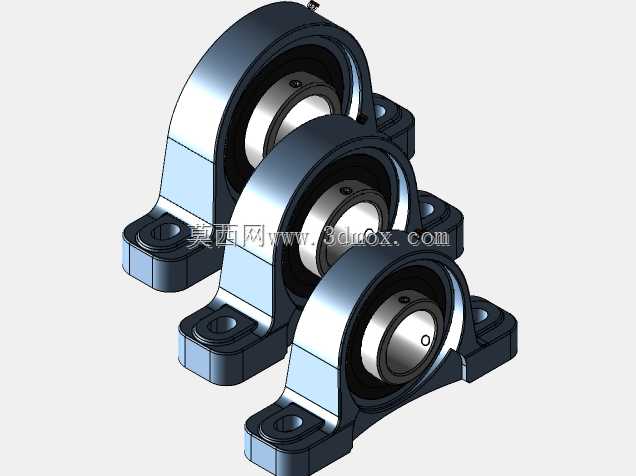

　　座体的两个安装脚做了加厚的加强筋过渡，从安装孔位到轴承承窝的位置做了圆弧过渡，避免应力集中，在承受径向载荷的时候不会出现座体开裂的问题；轴承内部的滚道设计和普通深沟球轴承有区别，外球面轴承的滚道曲率比深沟球轴承稍大，配合球面配合的外圈，既能承受径向载荷，也能承受一定程度的轴向载荷，应对皮带张紧带来的轴向窜动完全足够。密封结构上，轴承两端自带双层接触式密封圈，外侧是带钢骨架的橡胶密封，内侧是防尘挡圈，能挡住输送场景里的粉尘、碎屑，还有农机作业时的泥水溅入，不用额外加装密封端盖，减少了附属零件的数量。关于外形尺寸和安装边界，拿同系列的规格来说，UCP324对应的轴径是120mm，座体的总高度从安装底面到轴承中心的中心高是140mm，两个安装脚的螺栓孔中心距是290mm，安装螺栓采用M24的六角螺栓即可，轴承座的总长度方向尺寸是380mm左右，宽度方向在轴承位置的最大外径是260mm；UCP328对应的轴径是140mm，中心高160mm，安装孔中心距330mm，适配M27的安装螺栓，安装时要注意预留出轴承两侧的维护空间，至少留出50mm的操作空间用来拧紧紧定顶丝，还有后期补充润滑脂的空间——这类轴承座上自带注油嘴，能直接对接黄油枪补充润滑脂，不用拆开轴承座，所以安装时注油嘴的位置要避开机架的遮挡，保证注油枪能顺利对接。实际选型的时候要注意，这类轴承适合的工况是中等载荷、线速度不超过5m/s的传动部位，如果是重载冲击大的工况，比如破碎机的主轴，

　　就不适合用顶丝锁紧的结构，得选带紧定套的型号；安装时两个轴承座的安装面要尽量在同一平面，偏差不要超过1.5mm，虽然轴承有调心能力，但过大的偏差会让密封圈长期处于偏磨状态，缩短密封寿命。另外要注意，轴承内圈的顶丝拧紧后要做防松处理，在振动大的工况下可以在顶丝位置涂少量螺纹锁固胶，避免运行中顶丝松动导致轴和内圈打滑磨损。很多新手做设计的时候容易忽略安装孔的长圆孔设计，其实UCP系列轴承座的安装孔是长圆形的，允许安装时在轴向有小幅的位置调整，刚好能补偿机架焊接时的孔位误差，不用重新扩孔，这也是这类轴承在非标设备里被大量使用的原因之一——对焊接机架的加工精度要求低，能大幅降低机架的加工成本，不用上大型镗床加工轴承孔，只要把安装面铣平，钻好螺栓过孔就能装配，对于批量不大的非标设备来说，能省不少加工周期和成本。
