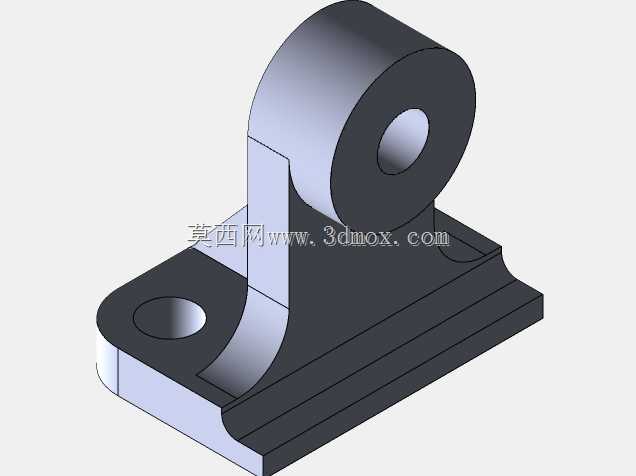

带安装底座的剖分式轴承支撑座结构

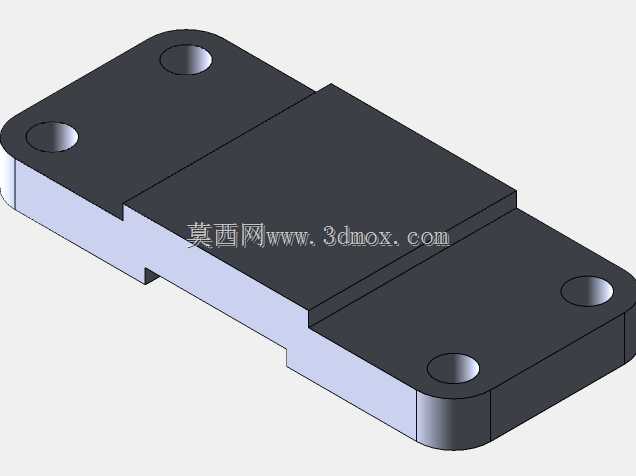

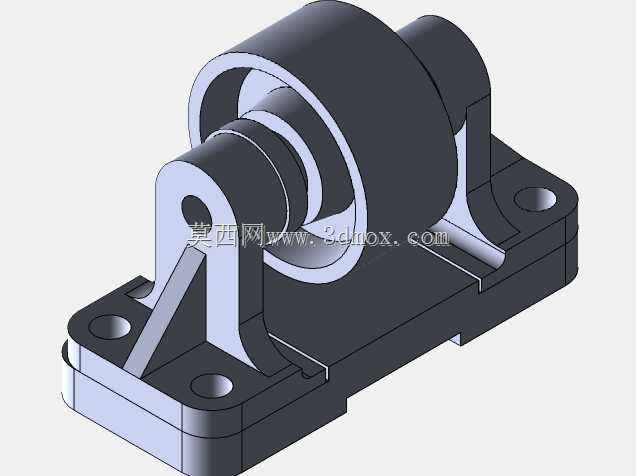

　　该支撑结构属于轴系配套的承载部件，主要应用在中小功率传动设备的轴端支撑场景，常见于轻工输送线、小型机床进给单元、实验台传动模组这类对轴系同轴度有基础要求、载荷中等平稳的工况中，用来为旋转轴提供径向承载与轴向定位基准，避免轴系运转时出现挠曲变形、跳动超差的问题。从结构设计逻辑来看，整体采用一体式铸钢/铸铁毛坯加工的思路，底部为矩形安装基板，基板上开设四个沉头安装孔，孔位对称分布在基板四角，安装时可通过内六角螺栓将整个支座固定在设备的安装基面之上，沉孔设计能够让螺栓头完全没入基板平面，不会突出安装面干涉其他部件排布，同时四个孔的间距预留了足够的扳手操作空间，现场装配时不需要额外加工避让位。支撑主体部分采用剖分式的轴孔容纳结构，

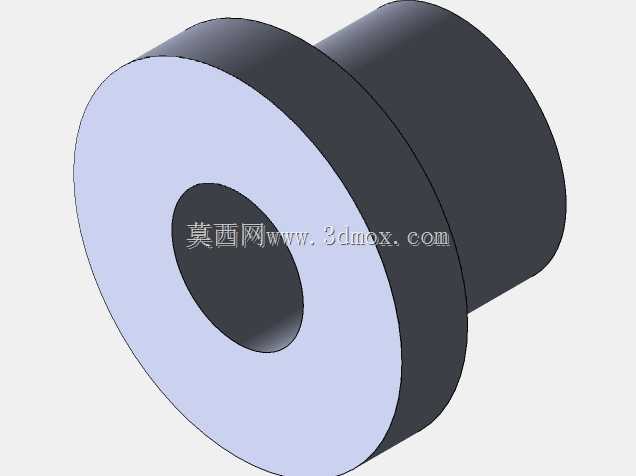

　　轴孔为阶梯式设计，不同直径的轴段可以对应匹配不同规格的轴承外圈，孔壁的加工精度需要满足IT7级公差要求，才能保证轴承装配后不会出现外圈蠕变、跑圈的问题。两侧的支撑立板之间设置了三角形加强筋，筋板分别连接立板侧壁与底部安装基板，这种设计能够在不额外增加整体壁厚的前提下，大幅提升立板的抗侧向弯曲刚度，当轴系承受径向载荷时，筋板可以分散立板根部的应力集中，避免长期载荷作用下立板出现外张变形，导致轴孔同轴度失效。轴孔外侧的延伸凸台结构，主要用来安装轴承端盖或者密封件，凸台上预留的止口可以和端盖的定位止口配合，保证端盖安装后与轴孔的同轴度，同时也能为密封件提供安装基准，防止润滑脂泄漏或者外界粉尘进入轴承滚道内部。从安装边界来看，

　　底部基板的长度方向尺寸需要匹配设备安装面的预留空位，宽度方向要保证两侧螺栓安装时不会和周边的管线、其他结构件产生干涉，整体高度方向要满足轴系的中心高要求，也就是轴孔中心到安装基板底面的垂直距离，这个尺寸直接决定了配套传动轮、联轴器的安装高度，设计时需要和对接部件的中心高保持严格一致，否则会出现联轴器偏角、传动带张紧力不均的问题。在实际建模过程中，这类支座的建模需要优先确定安装基准面，也就是底部基板的下平面，所有尺寸都要从这个基准出发进行标注，轴孔的中心轴线需要和安装基面保持平行，平行度公差需要控制在0.02mm/100mm以内，四个安装孔的位置度公差要满足螺栓穿装要求，避免现场安装时出现孔位错位无法装配的问题。

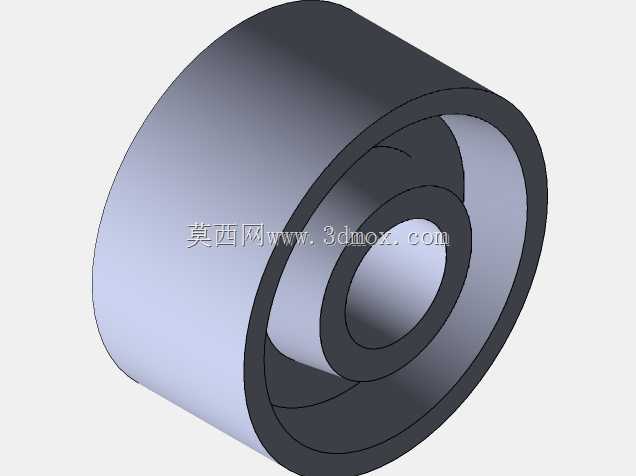

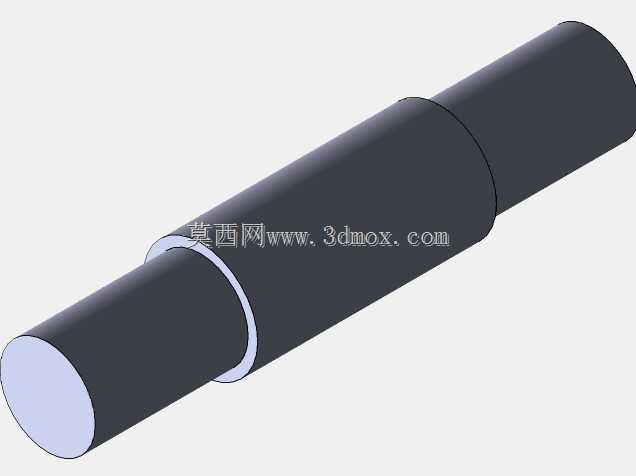

　　筋板的厚度通常取基板厚度的0.8倍左右，过薄会导致加强效果不足，过厚则会在铸造过程中出现缩孔、壁厚不均的缺陷，同时筋板与立板、基板的连接处都要设置铸造圆角，避免应力集中导致部件受载时从连接处断裂。轴孔的阶梯差需要根据所选轴承的外圈宽度来确定，要保证轴承装配后外圈能够完全贴合轴孔的定位端面，不会出现轴向窜动的间隙。这类支撑座在实际使用时，通常会配套深沟球轴承或者圆锥滚子轴承使用，根据载荷方向的不同选择对应的轴承类型，如果是纯径向载荷的工况，选用深沟球轴承即可满足要求，如果存在一定的轴向载荷或者冲击载荷，则需要选用圆锥滚子轴承，同时调整端盖的压紧量来控制轴承的游隙。在装配流程上，需要先将轴承加热后套装到轴的对应轴颈上，待轴承冷却抱紧轴颈后，再将轴连同轴承一起装入支座的轴孔内，之后安装两侧的端盖，调整端盖的压紧螺栓，保证轴承游隙符合设备运转要求，最后再通过底部的安装螺栓将整个支座固定到设备机架上，固定时需要采用对角拧紧的方式，避免基板受力不均出现翘曲，导致轴孔变形卡滞轴系。日常维护过程中，可以通过端盖上预留的注油孔定期向轴承内部补充润滑脂，不需要拆解整个支座就能完成维护操作，降低了设备的运维成本。
