带立式座外球面球轴承组件三维结构

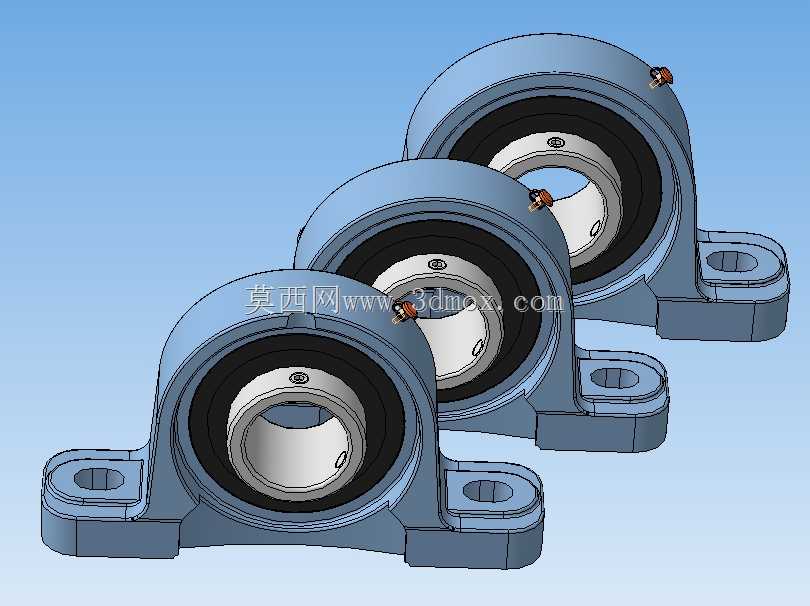

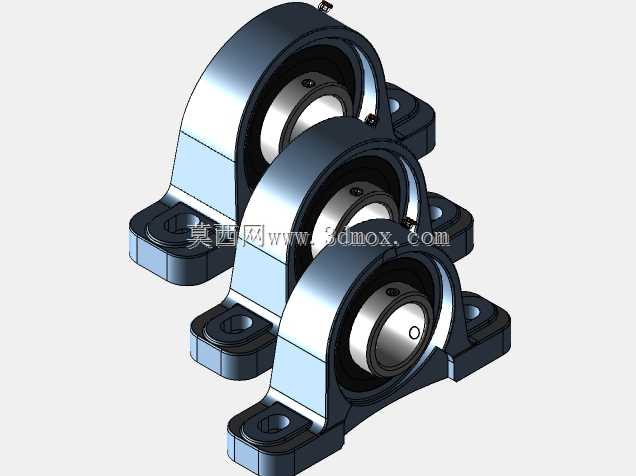

　　在各类工业传动系统的布局设计中，带座外球面轴承的选型与安装直接决定了转轴支撑端的运行稳定性，这类组件不需要额外加工复杂的轴承安装位，仅需通过座体的安装孔完成固定，就能为旋转轴提供可靠的径向支撑，同时补偿一定范围内的轴系安装偏差，在输送线辊筒驱动、农业机械转轴、轻工设备传动组、小型风机主轴等场景中应用极为广泛。本次建模的UCP系列立式座外球面轴承，覆盖320至322三个相近规格，建模过程中完全参照实物的装配关系完成各部件的配合约束，座体采用铸铁材质的等强度结构设计，底座部分设置两个对称的长圆形安装孔，允许安装时根据机架的实际孔位偏差做小范围的位置调整，避免强行装配导致的轴承内圈偏心，降低运行过程中的额外磨损。轴承部分采用外球面结构，

　　外圈的球面与座体的凹球面配合，具备自动调心功能，当转轴出现轻微的挠曲变形或者安装对中误差时，轴承可以随轴的偏摆自动调整角度，不会出现卡滞、局部载荷过大的问题，内圈采用顶丝锁紧结构，安装时将轴穿入内圈孔后，拧紧内圈上的紧定螺钉即可完成轴与轴承内圈的固定，不需要额外加工轴肩、锁紧螺母等定位结构，大幅简化了轴端的加工工序，降低装配难度。从安装边界来看，三个规格的座体中心高、底座安装孔距、轴承内孔直径依次递增，建模时统一保留了各规格的尺寸差异，座体的加强筋位置、注油孔位置、密封结构的细节都做了还原，轴承两侧的接触式密封件可以阻挡外界的粉尘、水汽进入轴承内部的滚道区域，同时防止内部润滑脂泄漏，适配多粉尘、有少量喷淋的工业作业环境。

　　在结构设计思路上，这类带座轴承的核心是将轴承的支撑功能与安装固定功能集成到一个组件上，省去了设计人员单独设计轴承座、选配轴承、校核配合公差的步骤，选型时仅需根据轴径、载荷大小、安装空间尺寸选择对应规格即可，建模过程中特意区分了三个规格的外形差异，方便设计人员在做设备布局时直接调用对应规格的模型，快速完成支撑位的结构排布，核对安装空间是否存在干涉。实际应用中，这类立式座轴承通常成对使用，分别布置在转轴的两端，安装时需要保证两个座体的安装面处于同一平面，轴穿入后先不要完全拧紧安装螺栓和顶丝，手动转动转轴确认无卡滞后再依次锁紧固定，避免出现别劲的情况。模型中还原了轴承内部的滚道、钢球、保持架的基础结构，虽然做了适当简化，

　　但各部件的装配关系、配合尺寸都符合实际产品的公差要求，座体的铸造圆角、拔模斜度也按照实际铸件的工艺要求做了处理，不会出现无法用于实际生产参考的直角、负拔模等结构问题。对于做输送设备、小型加工设备设计的工程师来说，这类标准件的三维模型可以直接装配到整机结构中，不需要从零开始建模，大幅缩短设计周期，同时可以基于模型直接生成安装孔位的加工图纸，指导机架部分的生产加工，避免因尺寸核对错误导致的安装孔位偏差问题。
