带手动伸缩止动结构的重载万向脚轮

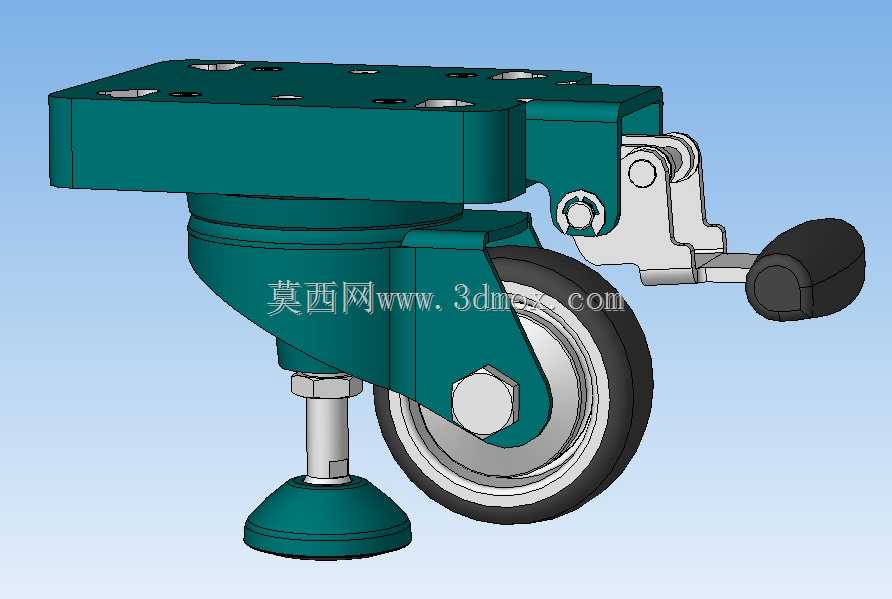

　　在车间移动工装、可移位工业设备、线边周转作业台的实际应用场景里，脚轮的移动灵活性与驻位稳定性一直是结构设计中需要平衡的核心矛盾点，常规带刹车万向脚轮仅能通过锁止滚轮转动实现临时固定，当设备作业时存在侧向受力、持续振动或者需要精准调平的工况时，单靠滚轮刹车往往会出现移位、滚轮受压变形、驻位偏移的问题，这款集成手动可伸缩止动块的万向脚轮结构，正是针对这类实际工程痛点完成的结构设计。从功能特性来看，该结构将万向回转脚轮与可升降支撑止动结构集成在同一安装底座上，不需要在设备底部额外单独设计支撑脚安装位，大幅压缩了设备底部的安装空间占用。日常移位状态下，可伸缩止动块的支撑脚垫处于抬升高位，完全脱离地面，此时整个结构和常规重载万向脚轮功能一致，

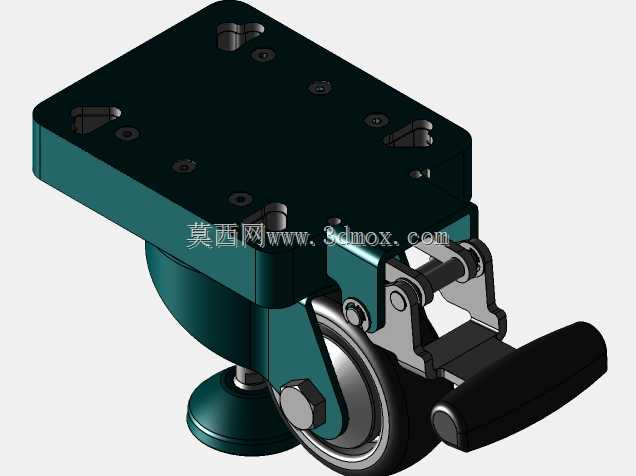

　　滚轮可绕水平轴自由转动，上部回转支承可实现360度水平回转，满足设备任意方向推移转向的需求；当设备推移到指定作业位置后，扳动侧置的手动操作手柄，通过内部连杆机构驱动伸缩支撑柱向下伸出，直到底部的防滑支撑脚垫完全贴合地面，继续扳动手柄到锁止位时，支撑柱会将整个脚轮连带设备底座向上抬升一定高度，让滚轮完全脱离地面承载，此时整个设备的载荷全部由四个角的支撑脚垫承担，不仅完全消除了滚轮受压滚动的移位风险，还可以通过调整不同位置支撑柱的伸出量，实现设备整体的水平度调整，适配地面存在轻微不平整的车间作业环境。从设计思路层面拆解，该结构的安装底座采用加厚钢板一体成型结构，上部预留了规则排列的螺栓安装孔，孔位间距匹配工业铝型材、

　　方钢焊接机架的通用安装孔距标准，不需要额外加工转接板就可以直接固定在各类移动设备的底部框架上；回转支承部分采用密封式推力球轴承结构，可承受较大的轴向载荷与径向偏载，避免长期重载转向后出现回转卡滞、晃动的问题；滚轮部分采用金属轮芯外包高弹性耐磨聚氨酯材质，既保证了滚轮的承载能力，又能降低推移过程中的滚动噪音，同时避免对环氧地坪、瓷砖地面造成压痕损伤；伸缩止动的连杆机构采用死点锁止设计，当手柄扳动到锁止位置时，连杆机构越过机械死点，即使支撑位置承受较大的设备振动载荷，也不会出现松脱回退的问题，不需要额外增加锁止销等固定零件，操作时仅需要单次扳动手柄即可完成支撑锁止，解锁时反向扳动手柄即可让支撑柱在弹簧复位作用下自动抬升，操作步骤简单，

　　一线作业人员不需要专门培训即可快速上手。关于安装边界与尺寸适配，该结构的整体安装面高度处于常规重载脚轮的通用尺寸区间，替换原有同规格脚轮时不需要调整设备底部的框架离地高度；支撑柱的可调行程覆盖了常规车间地面的平整度误差范围，即使地面存在5毫米以内的局部高度差，也可以通过支撑柱的伸出量补偿完成调平；操作手柄的伸出方向与长度经过优化，在设备并排摆放、侧边间隙较小的场景下，也有足够的操作空间完成扳动操作，不会出现手柄被相邻设备挡住无法操作的问题；底部支撑脚垫采用大直径防滑橡胶材质，接触地面时的单位面积压力更小，不会在较软的地面上压出凹坑，同时脚垫与支撑柱采用球铰连接，可自动适配地面的倾斜角度，保证支撑面完全贴合地面，避免出现点接触导致的支撑不稳问题。在实际选型应用中，这类集成止动支撑的脚轮尤其适合需要频繁移位、到位后需要稳定作业的设备，比如可移动的检测工作台、线边物料周转架、小型移动式加工设备、车间临时作业工位等，相比单独采购脚轮和支撑脚再分别安装的方案，集成式结构的零件数量更少，安装工序更简单，整体结构强度更高，长期使用过程中不会出现支撑脚与脚轮安装位置干涉、移位时忘记抬升支撑脚导致结构磕碰损坏的问题。
