80mm行程十字滚子直线导轨承载结构

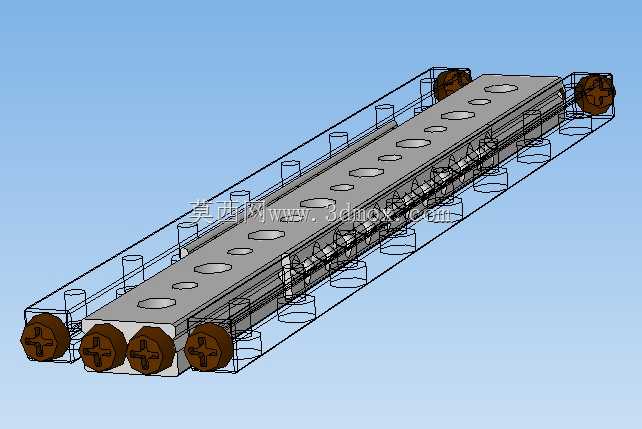

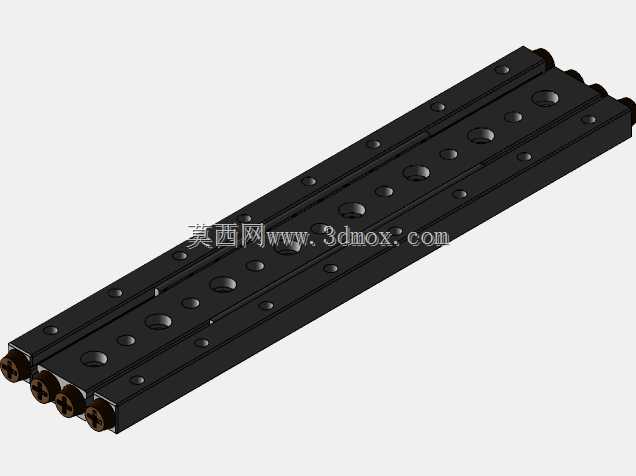

　　在精密检测设备、半导体晶圆搬运工位、小型精密磨床的进给单元这类对直线运动导向精度、摩擦阻力波动有严苛要求的场景里，常规钢球循环式直线轴承往往会因为钢球与滚道的点接触特性，在承受偏载、倾覆力矩时出现接触应力集中、运行平顺度下降的问题，而十字交叉排列的滚子直线导向结构，恰好能通过滚子与滚道的线接触形式，在相同安装截面尺寸下获得更高的额定载荷与刚性，同时将摩擦系数控制在极低区间，避免低速进给时的爬行现象。这款导向结构的有效行程为80mm，配套的十字滚子直径为1.5mm，整体采用双列平行导轨搭配一体式滑台的布局，滑台主体加工有规则排列的安装沉孔，可直接通过内六角螺栓固定待搭载的功能模组，无需额外设计转接板，能有效压缩设备的整体安装高度。

　　从设计逻辑上看，该结构将保持架与滚子的循环路径做了集成式优化，滚子以90度交叉排列在V型滚道之间，可同时承受来自垂直方向、水平横向以及倾覆方向的复合载荷，不需要额外搭配辅助导向轨就能满足多方向受力的使用需求，相比同规格的滚珠导轨副，其额定动载荷能提升40%以上，额定静载荷提升幅度接近60%，非常适合用在行程不长但负载方向复杂、定位精度要求在微米级的工位上。安装边界方面，导轨的基准侧加工有定位靠肩，装配时可直接将导轨靠紧设备安装基面的定位边，通过侧面的顶丝锁紧即可完成初定位，不需要反复打表调整导轨平行度；滑台的安装孔位采用等间距排布，孔距公差控制在±0.02mm以内，能兼容市面上多数标准精密滑台的安装尺寸互换需求，

　　两端设置的限位挡块可根据实际行程需求调整位置，避免滑台超程脱出。在实际使用场景中，这类十字滚子直线导向结构常被用在光学检测设备的镜头调焦滑台、精密点胶机的Z轴进给单元、医疗检测设备的样本移送机构上，因为其滚动体在运行过程中没有循环换向的冲击，运行时的振动与噪音远低于常规循环式直线轴承，能有效避免振动对精密检测结果、点胶精度造成的干扰。设计过程中需要特别注意滚道的硬度匹配，导轨与滑台的滚道表面均需做淬硬处理，硬度保持在HRC58-62区间，才能保证长期运行后的磨损量控制在精度允许范围内；同时滚子的分组选配精度要控制在0.001mm以内，避免因滚子直径差导致滑台运行时出现松紧不一的情况，影响进给平顺性。此外，

　　该结构的润滑方式也做了适配优化，滑台侧面预留有润滑脂注油口，可定期补充低温润滑脂，不需要拆解结构就能完成维护，适配无尘车间、恒温实验室这类对维护便捷性有要求的使用环境。相比传统的滑动导轨，这类滚动导向结构的摩擦系数仅为滑动导轨的1/50左右，驱动功率需求大幅降低，可搭配小功率伺服电机或步进电机直接驱动，不需要额外增加减速机构就能实现微米级的进给定位，能有效简化设备的传动链设计，减少整体的零件数量与装配调试工作量。
