带制动功能的GM系列电机减速机组

　　在工业传动系统的选型与结构设计工作中，带制动功能的电机减速器是一类覆盖极广的动力输出单元，从物流输送线的启停定位、起重设备的负载保持，到自动化生产线的工位精准传动，都能见到这类集成化传动部件的应用。不同于电机与减速器单独选型后拼接的方案，这类集成式制动减速电机在出厂阶段就完成了动力端、减速端、制动端的同轴度匹配与性能标定，能大幅减少现场安装调试的工作量，也避免了分体式装配容易出现的同轴度偏差、连接螺栓松动等长期运行隐患。

　　本次呈现的GM DPB-7.5kW规格制动电机减速器，覆盖了不同机座号的同系列规格，设计阶段首先围绕安装适配性做了边界考量：底部采用一体化铸造的安装脚座，脚座上的安装孔位按照通用工业传动的安装尺寸规范做了标准化设计，不管是替换现有产线上的老旧同功率减速单元，还是给新设计的设备做动力配套，都不需要额外加工过渡安装板，能直接适配常见的设备机架安装面。输出轴采用实心平键轴结构，轴伸长度、键槽尺寸都匹配通用联轴器、链轮、带轮的安装标准，不需要二次加工轴端就能直接对接负载端传动件。

　　从功能特性来看，这套减速单元的制动模块集成在电机非输出端侧，属于断电制动型结构，当设备切断动力电源时，制动模块会通过弹簧压力直接锁死电机转子轴，避免负载在重力或者惯性作用下出现滑移、溜车的问题，这一点在倾斜输送、垂直提升这类需要静态保持负载的场景中尤为关键，能省去额外加装外部制动装置的成本与安装空间。减速端采用平行轴齿轮传动结构，齿轮副经过硬化处理，齿面做了修形优化，既能保证7.5kW功率下的扭矩传递效率，也能降低长期运行下的齿轮磨损与传动噪音，不同机座号的型号对应不同的减速比区间，能覆盖从每分钟几十转到几百转的常用输出转速范围，满足不同线速度、不同扭矩需求的传动场景。

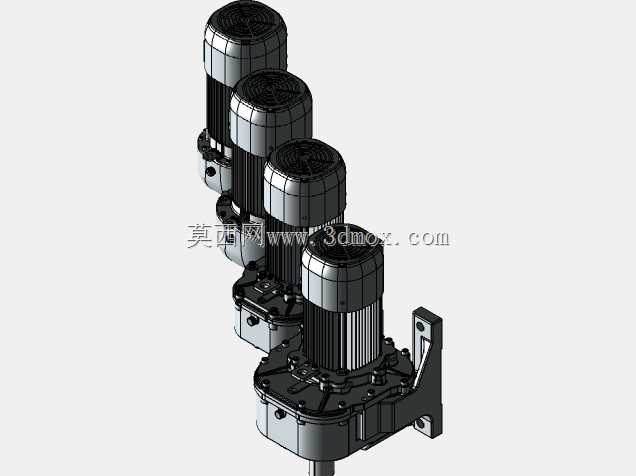

　　在三维建模的设计思路上，这套模型完整还原了产品的实际结构细节：电机外壳的散热筋做了等距阵列的写实还原，接线盒的位置、安装方向都和实物保持一致，减速箱的分箱面、油位观察孔、吊环安装位都做了准确建模，甚至脚座上的安装孔倒角、输出轴的键槽圆角这些细节都没有省略。对于做设备整体布局的工程师来说，导入这套模型后可以直接用来做干涉检查：比如确认减速电机安装后和周边护罩、机架型材的安全间隙，核对输出轴和负载端的对接同轴度，提前预判布线时接线盒的操作空间是否足够，避免在实际装配阶段才发现结构干涉、安装空间不足的问题。

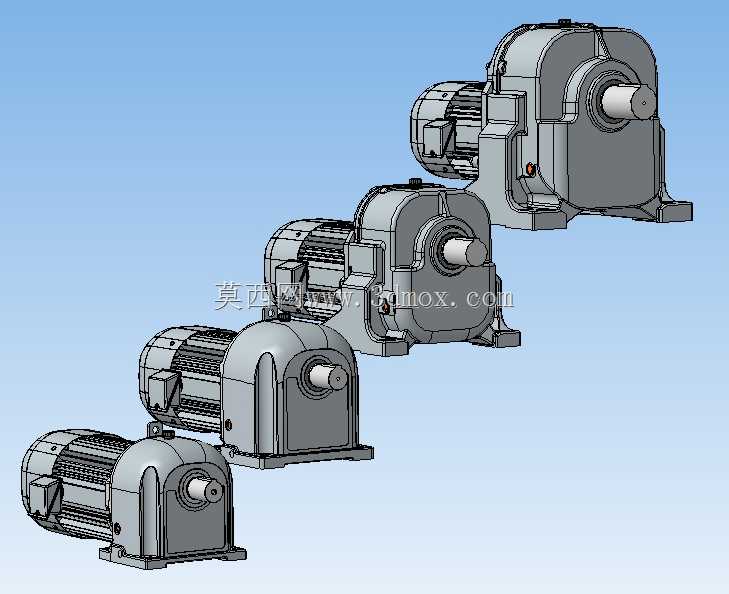

　　从安装边界的尺寸来看，同系列不同功率规格的模型都做了成系列的尺寸递进：电机部分的外径随功率提升对应增大，减速箱的中心高、脚座安装孔的孔距也按照实际产品的尺寸参数做了对应调整，输出轴的轴径、键槽宽度也随输出扭矩的提升做了规格升级，整套系列模型可以直接用来做不同功率档位的选型对比，工程师在做方案设计阶段，可以直接根据需要的输出扭矩、转速、安装空间，快速匹配对应规格的模型，不需要反复查找样本核对尺寸，能大幅提升方案设计的效率。

　　在实际工程应用中，这类集成制动的减速电机常被用在需要频繁启停、精准定位的场合，比如自动化立体仓库的堆垛机行走机构、包装生产线的分度输送机构、起重设备的小车行走驱动，相比不带制动的普通减速电机，它不需要在输出端额外加装电磁制动器，整体结构更紧凑，轴向安装尺寸更短，对于安装空间受限的设备来说，这种集成化的设计能有效节省设备内部的布局空间。同时，因为制动模块直接作用在电机高速轴上，制动时需要的制动力矩更小，制动响应速度更快，也能减少制动过程对齿轮副的冲击，延长整套传动单元的使用寿命。建模过程中也充分考虑了不同设计场景的使用需求，模型的各个部件都做了独立的实体划分，工程师如果需要做局部结构修改，比如更换输出轴的连接形式、调整接线盒的出线方向，都可以直接在现有模型基础上编辑修改，不需要从零开始建模，能节省大量的重复建模时间。
