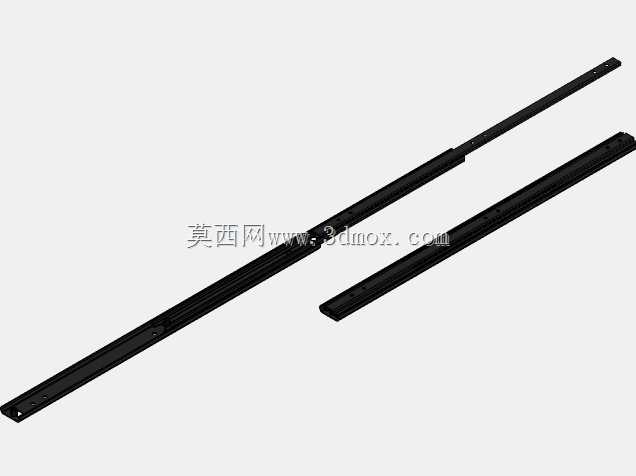

行程800mm家具伸缩滚珠导轨结构

　　日常做家具结构设计时，这类三节式滚珠伸缩导轨是抽屉、拉篮、抽拉式置物架最常用的导向承载部件，很多刚入行的结构工程师容易忽略导轨的安装边界与行程匹配问题，要么选的导轨拉出后行程不够，要么安装时预留间隙不对导致抽拉卡滞。这款导轨的有效行程为800mm，属于中长行程的家具导轨，适配深度在850mm左右的柜体抽拉结构，比如大尺寸衣柜的深抽屉、厨房地柜的高深拉篮、榻榻米的抽拉储物格都能用到。从结构设计来看，它采用多节嵌套的冷弯型钢轨体，轨体截面是经过多次辊压成型的异型槽，槽道的弧度与滚珠的直径做了匹配设计，每节轨体之间排布满装的钢珠保持架，抽拉时钢珠在轨槽内循环滚动，相比传统的滑动式导轨，摩擦阻力能降低70%以上，

　　满载抽拉时也不会出现明显的卡顿感。设计时要注意，这类导轨的安装是采用侧装形式，单根导轨的额定静载荷通常在30kg左右，成对使用时可以承载60kg以内的抽拉部件，安装时需要在柜体侧板和抽屉侧板上预留对应的安装孔位，轨体与安装面的平行度公差要控制在0.5mm以内，否则会出现钢珠偏磨，缩短导轨的使用寿命。轨体的边缘做了圆角钝化处理，安装时不会划伤施工人员的手部，末节轨体的端部设计了限位挡块，完全拉出时不会出现轨体脱槽的问题，完全推入时也有对应的阻尼定位结构，避免抽屉推入后出现回弹错位。很多人在建模时容易忽略钢珠保持架的循环路径，这款模型里完整还原了保持架的钢珠排布、轨体的嵌套间隙以及安装孔的位置尺寸，做柜体结构设计时可以直接调取装配，

　　不用再反复核对导轨的安装边界尺寸。实际应用场景里，除了常规民用家具，一些轻型的工业设备抽拉检修门、工具柜的重型抽屉也会选用同结构的导轨，只是对应的轨体厚度和滚珠直径会做加大处理，家具款的轨体厚度通常在1.2mm左右，表面做镀锌或者喷塑处理，能满足室内使用的防锈要求，不需要额外做表面防护。设计选型时要先确认抽拉部件的总重量，再匹配对应载荷等级的导轨，同时要预留轨体安装的侧隙，通常单侧边预留12.7mm的安装空间，也就是柜体内部净宽要比抽屉的宽度大25.4mm，这个尺寸是这类三节滚珠导轨的通用安装间隙，留小了会装不进去，留大了会导致抽屉左右晃动。另外导轨的安装孔是长圆孔设计，安装时可以微调前后位置，保证左右两根导轨的行程同步，

　　避免抽拉时出现抽屉偏斜。从建模细节来看，轨体的辊压弯折处的圆角、钢珠与轨槽的接触间隙、保持架的卡扣结构都做了还原，不是简化的拉伸体模型，做运动仿真时可以直接添加配合约束，模拟真实的抽拉动作，验证抽拉过程中是否会和柜体其他部件出现干涉。很多新手建模时会把导轨做成固定长度的整体件，忽略了多节嵌套的伸缩关系，导致装配后无法模拟抽拉行程，这个模型的三节轨体是独立的零件，可以分别添加滑动配合，真实还原800mm行程的伸缩过程，对于做家具结构设计、需要验证抽拉干涉的工程师来说，能节省不少建模时间。还要注意，这类导轨在完全拉出时，末节轨体的承重会集中在中节轨的端部，所以设计柜体时，导轨的安装螺丝要全部打满，不能只打两端的螺丝，否则满载时容易出现轨体变形，甚至导轨从柜体上脱落。轨体的材质一般选用冷轧钢，表面镀锌层厚度在8μm以上，能满足常规室内环境的防锈需求，如果是在卫浴这类潮湿环境使用，需要选用304不锈钢材质的同结构导轨，不过对应的成本会高出不少。
