双列链轮式扭矩过载保护离合结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:656766

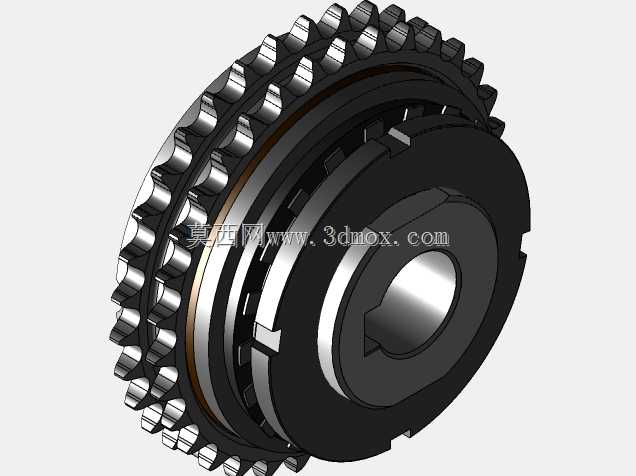

  • 双列链轮式扭矩过载保护离合结构

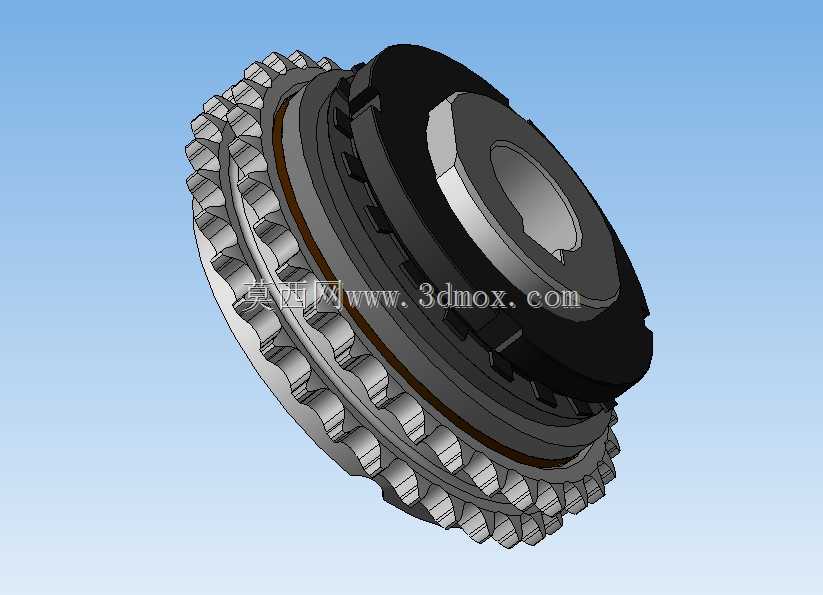

  • 双列链轮式扭矩过载保护离合结构

  在链式传动的重载输送、自动化生产线驱动、包装机械主传动、农机动力传输等场景中,传动链卡滞、负载突变导致的电机堵转、链条崩断、传动齿打齿是长期困扰设备运维的常见故障,这类故障不仅会造成非计划停机,严重时还会损坏驱动端的电机、减速器等核心部件,带来高额的维修成本与产能损失,双列驱动链过载离合器正是针对这类链式传动场景开发的扭矩保护部件。

  从结构设计逻辑来看,该部件采用双列链轮集成布局,区别于单链轮过载离合器,双列链轮可同时适配双排传动链的啮合需求,适配大扭矩传递的重载传动工况,链轮齿形按照标准短节距精密滚子链的啮合参数设计,齿廓修形充分考虑链条啮合时的多边形效应,减少传动过程中的冲击与磨损,链轮与离合主体的连接采用端面齿啮合的扭矩传递结构,正常负载工况下,内置的弹性压紧机构提供足够的轴向压力,让主动端与从动端的端面齿完全啮合,动力从输入端轴孔传递至离合主体,再通过啮合的端面齿带动双列链轮转动,将扭矩平稳输出至传动链,驱动下游负载运行。

  当传动端出现卡滞、负载超过设定的扭矩阈值时,端面齿啮合面产生的轴向分力会克服弹性压紧机构的预紧力,推动从动端链轮产生轴向位移,让端面齿脱离啮合状态,此时主动端会持续空转,动力无法传递至从动链轮,从而切断扭矩传输路径,避免过载扭矩传导至上游的电机、减速器以及下游的执行机构,实现过载保护功能;当过载故障排除后,端面齿会在弹性机构的压紧力作用下重新对位啮合,设备即可恢复正常传动,无需更换易损件,大幅降低故障后的恢复成本与停机时间。

  从安装边界与尺寸适配角度,该离合器的中心轴孔采用键槽连接结构,可适配标准圆柱轴的安装需求,轴孔的公差配合按照过渡配合设计,既保证安装时的同轴度要求,又避免过盈配合导致的拆装困难;离合器的轴向总尺寸充分考虑双列链轮的安装间距,链轮的齿顶圆、分度圆参数匹配对应规格的双排链条,安装时需保证离合器与主动轴、从动链轮的同轴度误差控制在允许范围内,同时端面齿的啮合行程预留足够的脱开间隙,避免正常传动时出现打齿、异响问题;弹性压紧机构的预紧力可根据实际工况的额定扭矩进行调整,通过调整压紧端的锁紧结构改变弹簧压缩量,即可设定对应的过载脱开扭矩,适配不同负载等级的传动场景,无需更换整体部件即可完成扭矩参数的适配。

  在实际选型应用中,该类离合器尤其适合双列链条传动的长距离输送线、重型包装设备主传动、物流分拣线驱动端等场景,相比传统的剪切销式过载保护结构,该离合结构在过载脱开后无需更换剪切销,故障复位效率更高,且扭矩设定的精度更稳定,不会因为销钉的材质、加工误差导致保护扭矩出现较大偏差;相比摩擦式过载离合器,端面齿啮合的传动形式不存在打滑磨损的问题,正常传动过程中无滑差,传动比精准,长期运行不会出现摩擦片磨损导致的扭矩衰减,维护周期更长,适合有同步传动要求、长期连续运行的链式传动工况。设计过程中,对端面齿的齿形角度进行了反复优化,齿面的倾斜角度既保证正常传动时不会因为传动扭矩的波动出现意外脱开,又能在过载时顺利产生轴向分力实现脱开,同时齿面的硬度经过热处理强化,避免多次啮合、脱开过程中出现齿面压溃、磨损的问题,延长部件的使用寿命;链轮部分的材料选用高强度结构钢,齿面经过高频淬火处理,保证链条啮合过程中的耐磨性能,适配高速、重载的传动需求。
