套环成型工序用回转驱动装置结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:656779
  • 套环成型工序用回转驱动装置结构
  • 套环成型工序用回转驱动装置结构
  • 套环成型工序用回转驱动装置结构
  • 套环成型工序用回转驱动装置结构

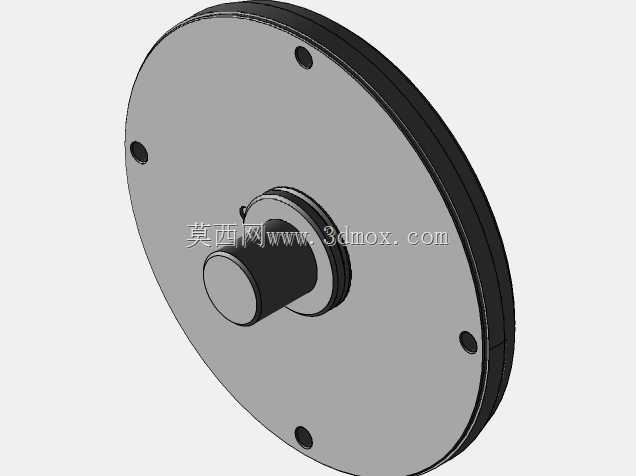

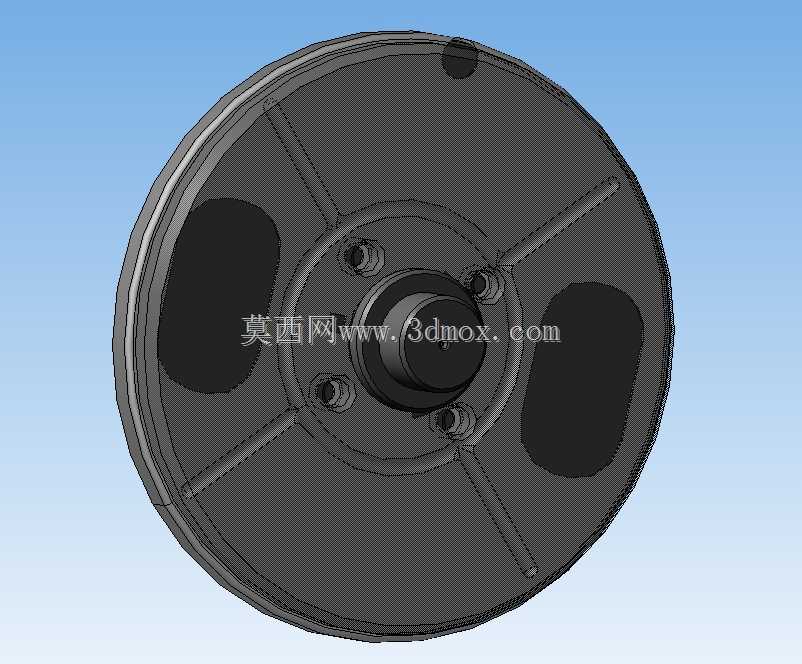

  这套回转驱动结构主要服务于金属套环类零件的成型加工工序,在套环的卷制成型、端面车削、整圆校准环节都能作为核心装夹驱动部件使用,适配盘类、短套类薄壁零件的加工装夹需求,常见于五金标准件生产车间的专用成型设备、小型数控车削专机的主轴端装夹单元。从实际使用场景来看,薄壁套环加工最容易出现装夹变形、回转跳动超差的问题,这套装置的盘面采用大直径薄幅板结构,配合周向均匀分布的锁紧孔位,能够实现对套环毛坯端面的大面积贴合支撑,相比传统三爪卡盘的点接触装夹,能将薄壁件的装夹变形量控制在0.02mm以内,避免套环成型后出现圆度超差、壁厚不均的问题。装置中心的凸缘定位结构是设计的核心,凸缘外径与待成型套环的内孔基准尺寸做间隙配合,

  装配时毛坯可以直接套在凸缘上完成初定位,不需要额外打表找正,单次装夹的辅助时间能缩短60%以上,适合批量套环零件的连续加工。凸缘中心设置的动力连接孔可以直接和设备主轴输出端配合,通过平键传递扭矩,盘面的四个对称锁紧螺孔用来安装压块,从套环的端面内侧完成压紧,不会干涉套环外圆的车削、滚压成型工序,加工过程中刀具可以一次走刀完成整个外圆面的加工,没有装夹避让的死角。从安装边界来看,整个装置的最大外径适配常规200mm行程的小型数控车床主轴端安装,盘面背面设置有止口结构,和主轴法兰的定位止口配合后,整体回转的端面跳动可以控制在0.01mm以内,不需要额外做动平衡校准就能满足3000r/min以内的车削加工转速要求。

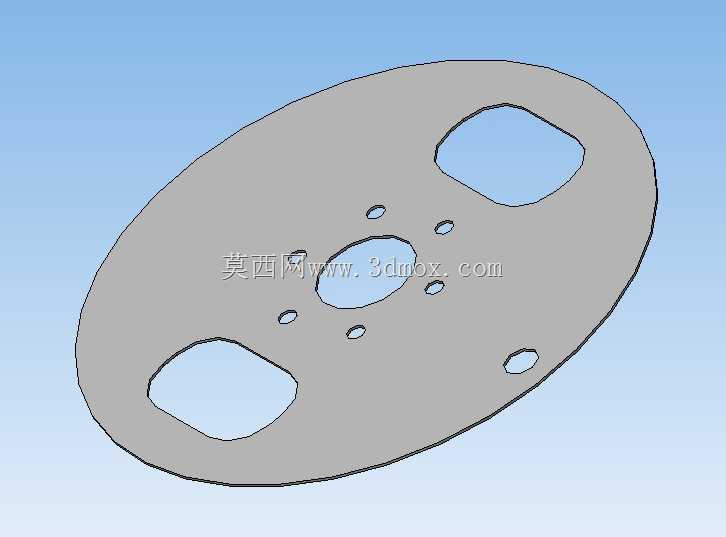

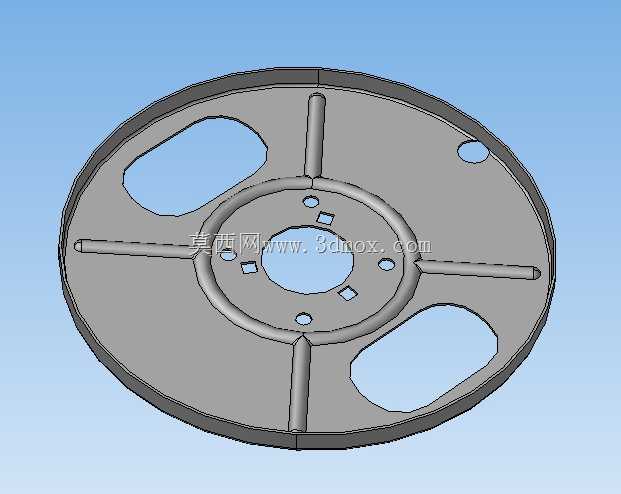

  幅板上开设的多个减重槽在不降低盘面整体刚性的前提下,减少了装置自身的转动惯量,主轴启停时的响应速度更快,也降低了主轴轴承的长期负载。在套环卷制成型的工序中,这套装置可以作为卷圆模具的定模驱动端,带动金属带料贴合卷制辊完成整圆成型,盘面的摩擦力足够带动厚度3mm以内的钢带完成卷绕,不会出现打滑、带料偏移的问题。相比专用的卷圆夹具,这套结构的通用性更强,只需要更换不同外径的定位凸缘,就能适配内径从30mm到150mm区间的不同规格套环加工,不需要更换整个盘面主体,大幅降低了多规格产品生产的工装成本。结构设计上没有采用复杂的液压、气动夹紧结构,全部采用机械锁紧方式,在多粉尘、多切削液的车间环境下故障率更低,

  日常维护只需要定期检查锁紧螺孔的螺纹磨损情况、中心凸缘的定位面磨损量即可,不需要复杂的密封件更换、油路维护操作。装置的盘面采用高强度铸铁材质,经过时效处理后长期使用不会出现应力变形,支撑面的平面度可以长期保持稳定,即使每天连续8小时批量加工,累计使用12个月以上的支撑面磨损量也不会超过0.005mm,能持续保证套环零件的加工精度。在实际选型适配时,需要注意确认设备主轴的法兰止口尺寸、主轴输出端的轴径和键槽尺寸,和装置背面的止口、中心连接孔匹配后即可直接安装,不需要额外做转接法兰设计,安装时只需要用百分表打表校正盘面外圆的径向跳动,锁紧连接螺栓后即可投入使用。针对不同材质的套环加工,比如铝质套环、不锈钢套环,可以在盘面支撑面粘贴不同厚度的铜皮或者聚氨酯垫片,避免装夹时压伤零件端面,适配不同表面质量要求的零件加工需求。
