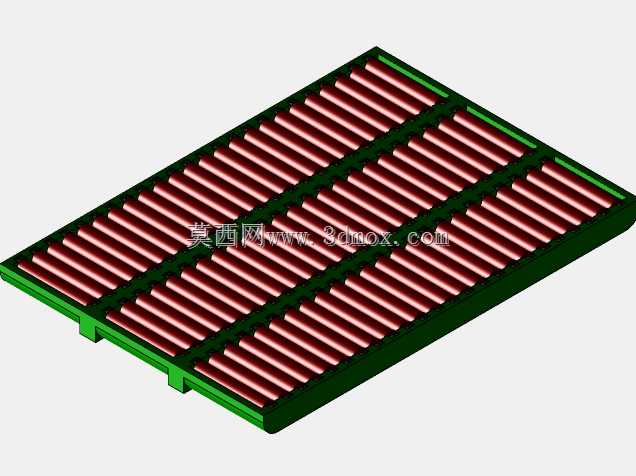

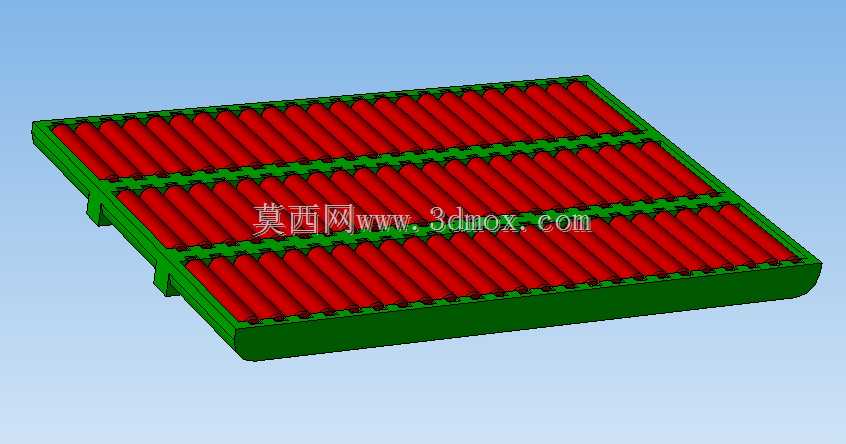

在3C电子小件、精密五金零件、薄型包装件的短距离转运工位中,常规大直径辊筒输送机往往存在辊间距过大、小件易卡滞、输送面平整度不足的问题,这类微型滚轮组成的输送模组,正是针对小尺寸、轻载荷工件的平面转运动作开发的专用线体单元。从结构上看,该模组采用三排平行排布的微型滚轮阵列,滚轮采用高耐磨工程塑料材质,单根滚轮通过两端的卡装结构固定在绿色的框架型基座上,基座采用一体化注塑或钣金折弯成型的槽型结构,既作为滚轮的安装载体,也承担整个模组的承载受力,基座侧边预留的安装凸台可以直接通过螺栓固定在设备机架或者工位台面上,不需要额外设计复杂的转接支架。
设计这类滚轮模组的时候,首先要核算单工位的承载上限,单根微型滚轮的额定载荷通常在5N以内,三排阵列的排布方式可以让工件底面同时接触至少6-8个滚轮,将单点载荷分散到多根辊子上,避免单个滚轮受力过载出现卡滞或者断裂。滚轮的排布间距经过严格计算,确保最小尺寸不小于30mm的方形工件在输送过程中,不会出现卡入两根滚轮间隙的情况,滚轮表面做了微圆弧处理,既可以减少和工件底面的接触面积降低摩擦阻力,也能避免尖锐棱边刮花工件表面,对于表面有喷涂、覆膜要求的精密工件十分友好。
从安装边界来看,这类模组的整体高度较低,基座底部到滚轮顶面的高度通常控制在80mm以内,可以嵌入到工作台面内部,实现和工作台面的齐平安装,适合作为工位之间的过渡输送单元,比如在自动化装配线的上下料工位、检测设备的进出料端,这类微型滚轮模组可以和皮带线、移栽机构无缝衔接,不会出现高度差导致的工件磕碰。模组的两端设计有导向斜边,当工件从其他线体移栽到该模组上时,斜边可以起到导向纠偏的作用,避免工件边角撞击基座端面出现损伤。
实际应用中,这类滚轮模组既可以作为无动力输送段使用,依靠工件自身重力或者前后端的推送机构实现工件滑移,也可以在滚轮端部加装同步带轮,通过同步带联动所有滚轮实现动力输送,动力版本的模组运行速度可以控制在0.1-0.5m/s,适合节拍较慢的精密装配工位,不会因为速度过快导致工件移位。滚轮和基座的配合采用间隙配合设计,滚轮的转动阻力控制在极低水平,无动力状态下工件放置后只需要很小的推力就可以实现滑移,对于人工操作的工位来说,可以大幅降低操作人员的推送力度,减少重复劳动带来的疲劳感。
在结构细节上,基座的槽型结构内部预留了走线空间,如果需要在模组上加装传感器、挡停机构,线缆可以直接从基座内部的空腔走线,不需要额外设计线槽,让整个线体的外观更加整洁,也避免线缆外露被工件剐蹭出现破损。滚轮的安装采用快拆结构,当单个滚轮出现磨损或者卡滞的时候,不需要拆解整个模组,只需要用卡簧钳取出端部的挡圈就可以更换滚轮,后期维护的成本极低,维护时间也比传统辊筒线缩短70%以上。
针对不同的使用场景,这类模组的框架长度可以根据工位需求进行模块化拼接,单段标准长度通常为500mm,多段模组之间可以通过端部的连接卡扣快速拼接,不需要重新加工安装孔位,适配不同长度的输送需求。滚轮的材质也可以根据输送工件的特性进行更换,比如输送防静电要求的电子件时,可以更换为防静电材质的滚轮,表面电阻控制在10^6-10^9Ω之间,避免静电击穿电子元件;输送高温工件的时候,可以更换为耐高温的硅胶滚轮,耐受温度最高可以达到150℃,满足不同工艺段的使用需求。
在三维建模过程中,这类模组的设计需要重点关注滚轮的同轴度、安装孔位的位置度,确保所有滚轮的顶面处于同一水平面,高度差控制在0.2mm以内,避免工件输送过程中出现颠簸、偏移的情况。基座的壁厚设计需要兼顾刚性和轻量化,通常采用3-5mm的壁厚,既可以保证满载荷状态下基座的变形量不超过0.5mm,也不会让整个模组的重量过大,方便安装和搬运。滚轮和安装轴之间采用自润滑衬套,不需要定期加注润滑油,避免油污污染输送的工件,适合洁净度要求较高的生产车间使用。
