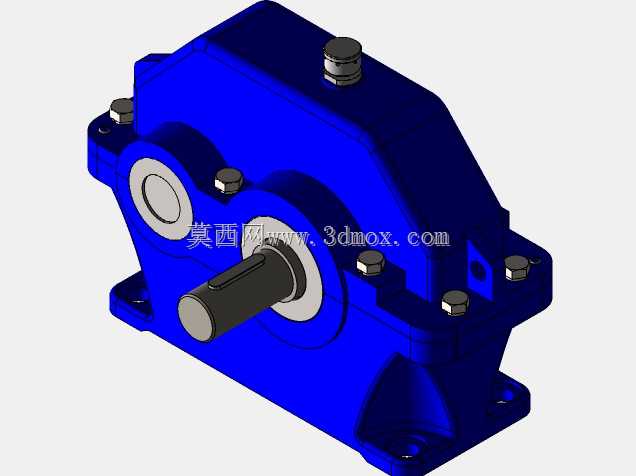

1ДУ-160型工业齿轮变速箱结构设计

　　在工业动力传输场景中，齿轮变速箱是衔接动力源与执行端的核心部件，这款1ДУ-160型齿轮变速箱，主要面向固定速比减速的重载传动工况，常见于输送线驱动单元、小型建材加工设备、农用机械动力输出端这类需要稳定扭矩放大的作业场景。从实际使用需求出发，这类箱体的核心作用是将原动机输出的高转速低扭矩动力，通过齿轮组的啮合传动转换为低转速高扭矩的输出动力，匹配执行端的负载转速要求，同时承担传动过程中的径向与轴向载荷，保证动力传输的同轴度与稳定性。

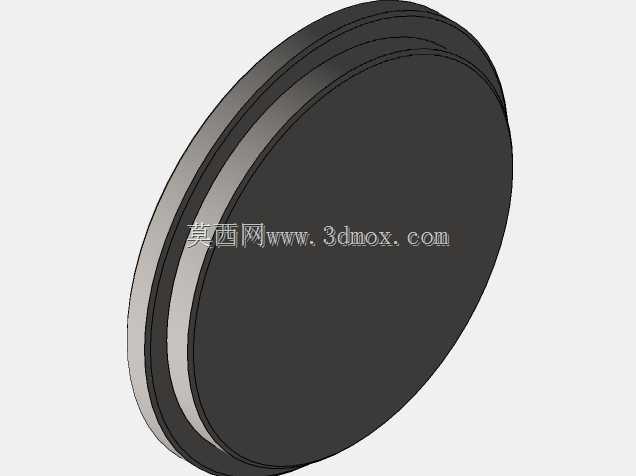

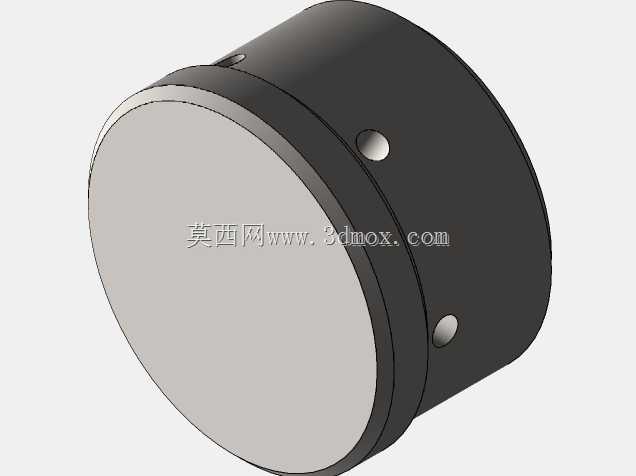

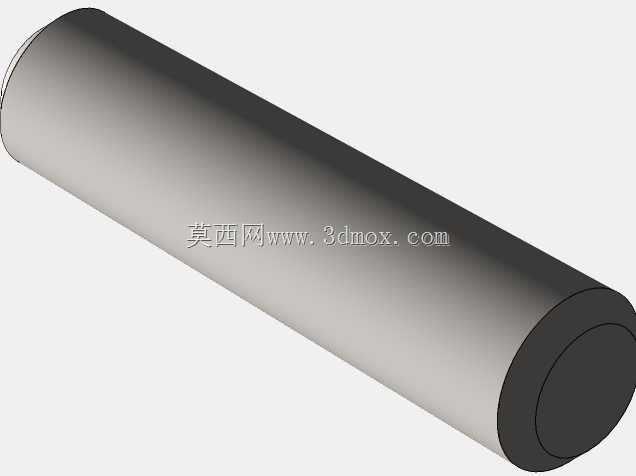

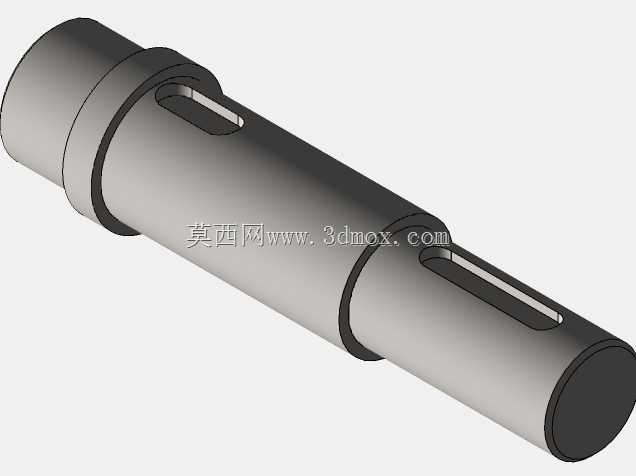

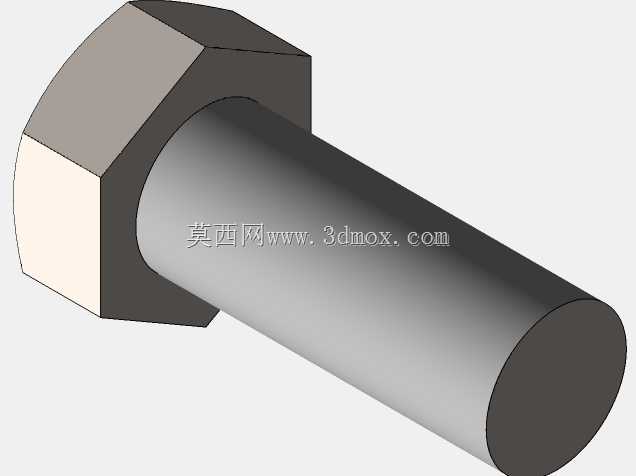

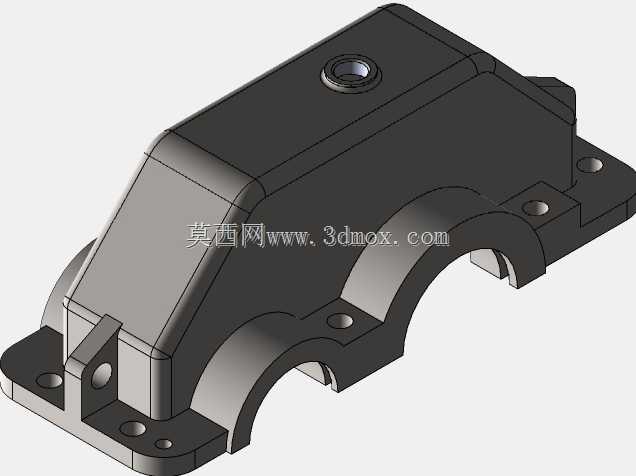

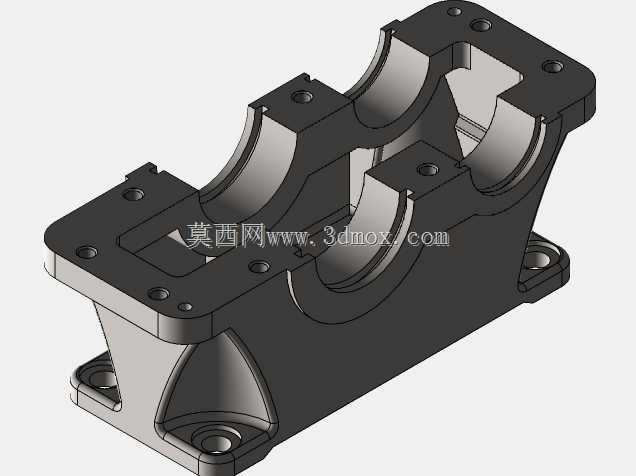

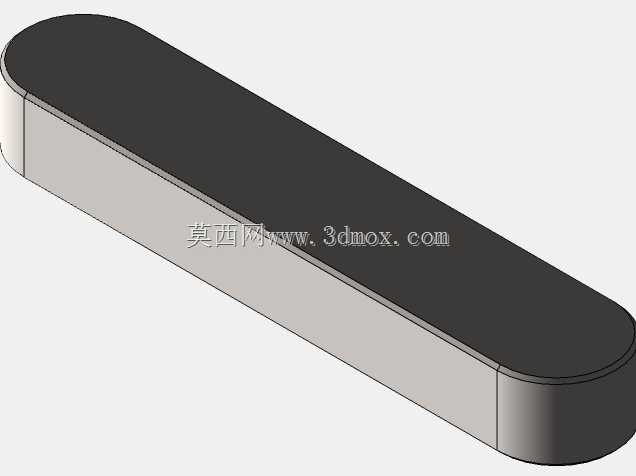

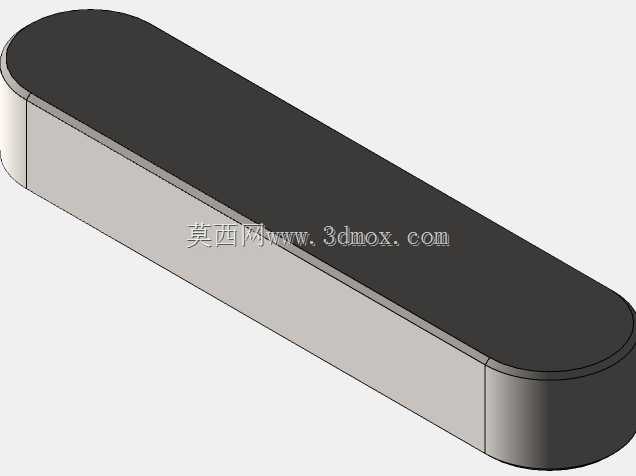

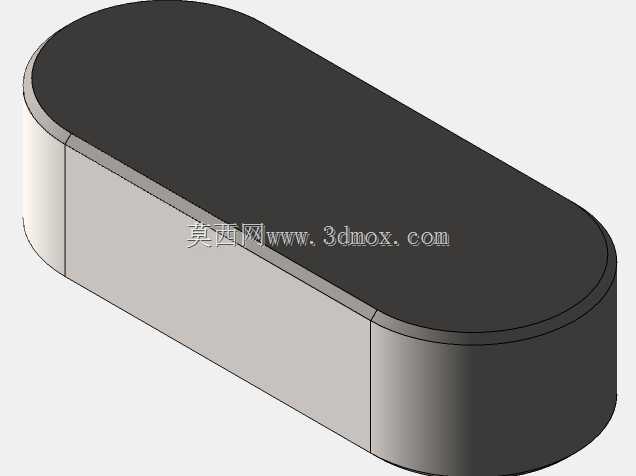

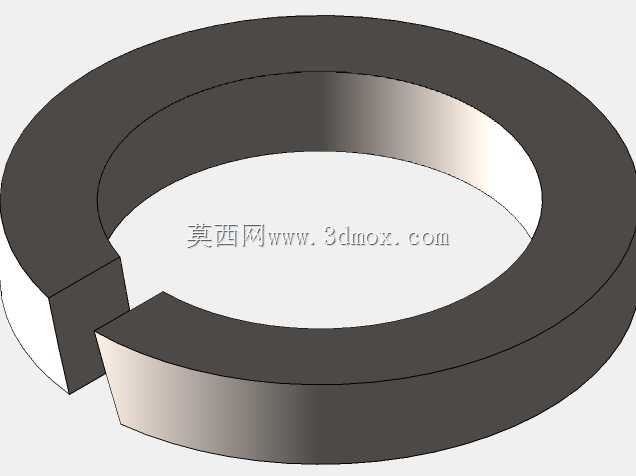

　　设计这款箱体时，首先要考虑的是安装边界的适配性，箱体采用剖分式结构设计，上下箱盖通过定位销与螺栓实现精准合箱，既保证了齿轮啮合腔的密封性能，也方便后期检修时拆解查看内部齿轮磨损情况。输入轴与输出轴的轴伸端均采用标准轴径设计，适配常用的联轴器、带轮连接尺寸，安装孔位按照通用工业传动底座的孔距规范布置，不需要额外加工过渡安装板就能直接固定在常规设备的安装基座上，减少现场安装的适配工作量。

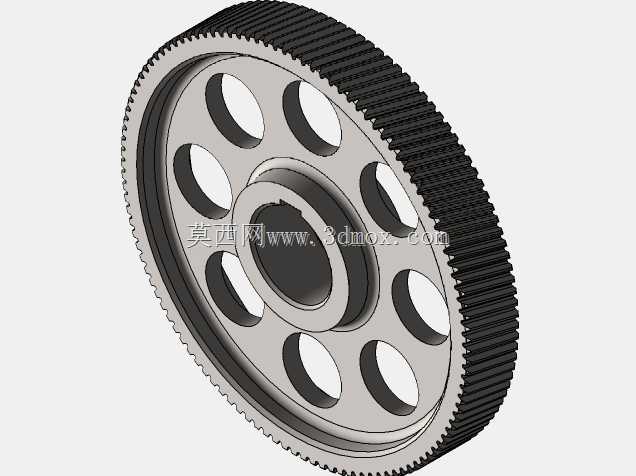

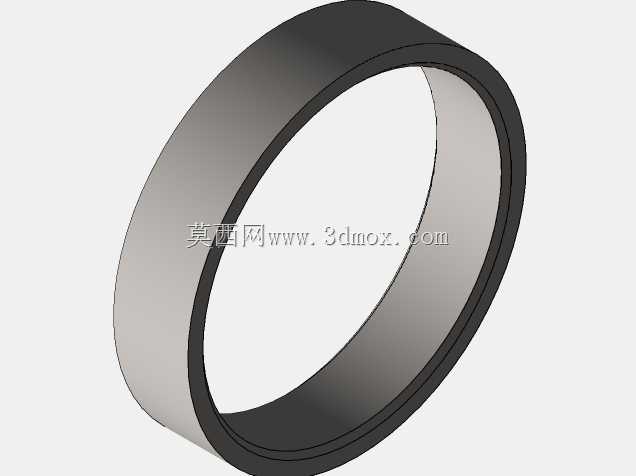

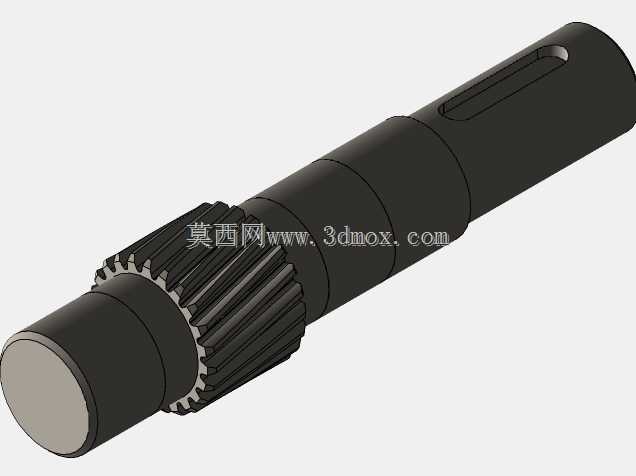

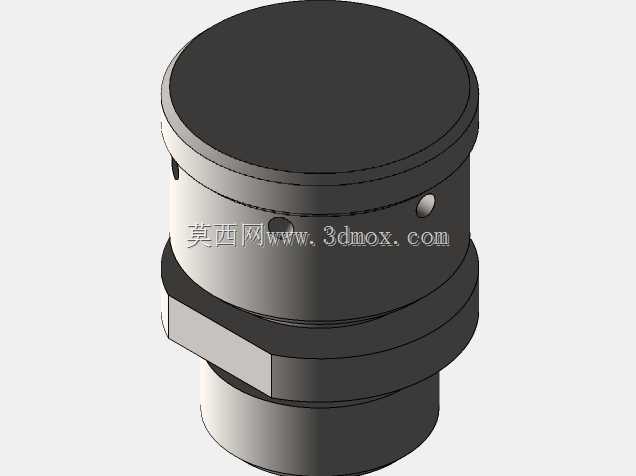

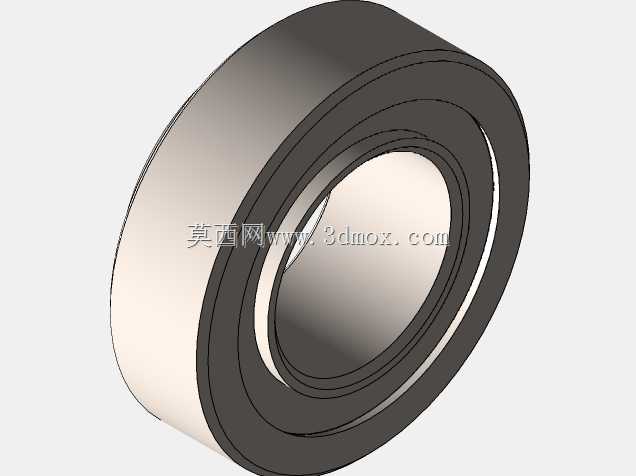

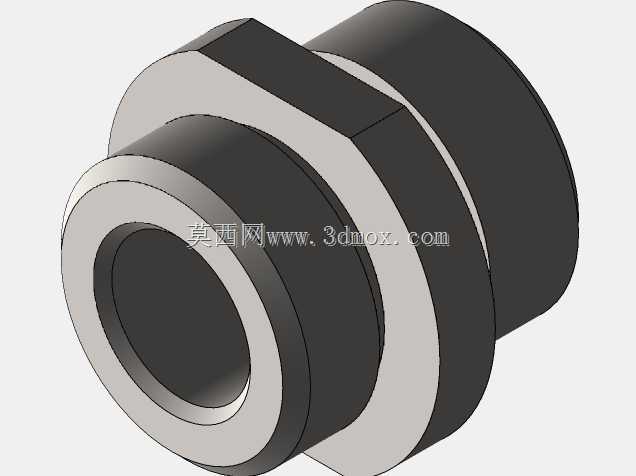

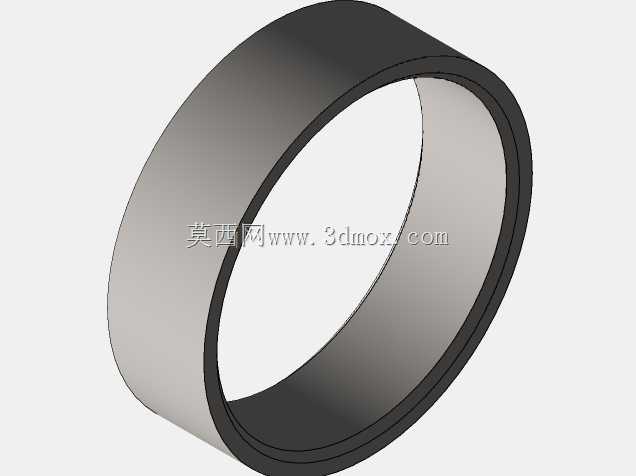

　　内部齿轮组采用渐开线圆柱齿轮啮合设计，齿轮参数经过载荷校核，齿面经过硬化处理，能够承受持续运转下的接触疲劳应力，避免长期重载工况下出现齿面点蚀、断齿等失效问题。轴承位的设计预留了合理的公差配合余量，既保证轴承外圈与箱体孔的过盈配合定位，也不会因为过盈量过大导致轴承装配后游隙过小出现运转发热问题。箱体内部设计有合理的油腔结构，采用浸油润滑方式，齿轮运转时能带起润滑油覆盖所有啮合齿面与轴承位置，不需要额外配置强制润滑系统，简化了设备的配套维护要求，同时箱盖顶部设计有透气塞结构，平衡箱体内部因为油温升高产生的压力差，避免密封件因为内部压力过大出现渗油问题。

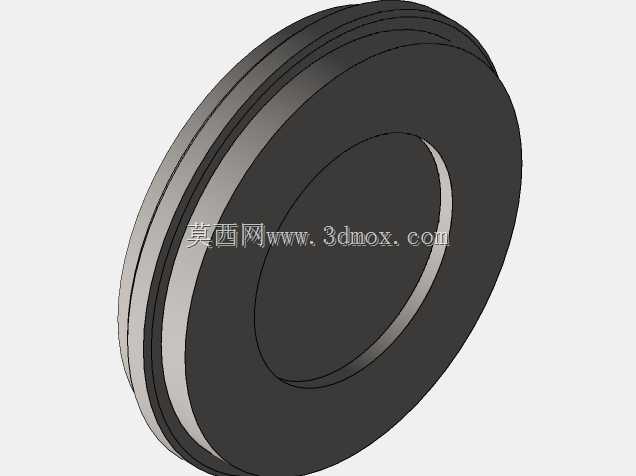

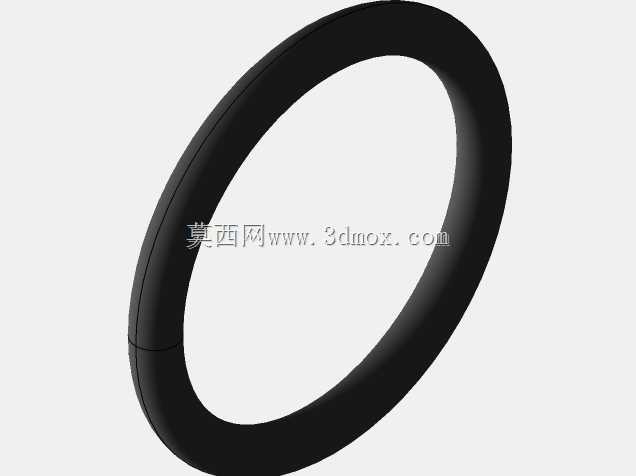

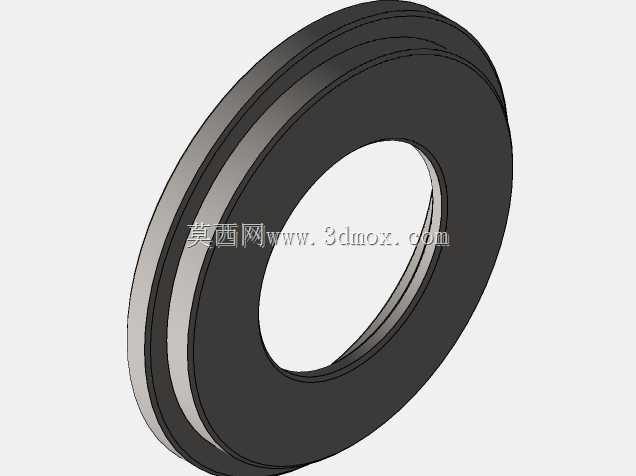

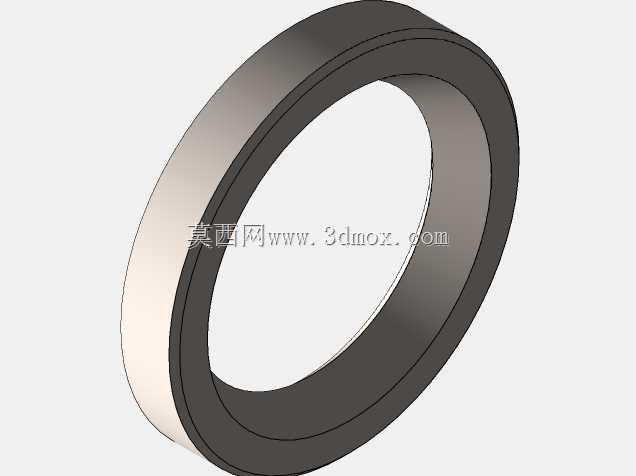

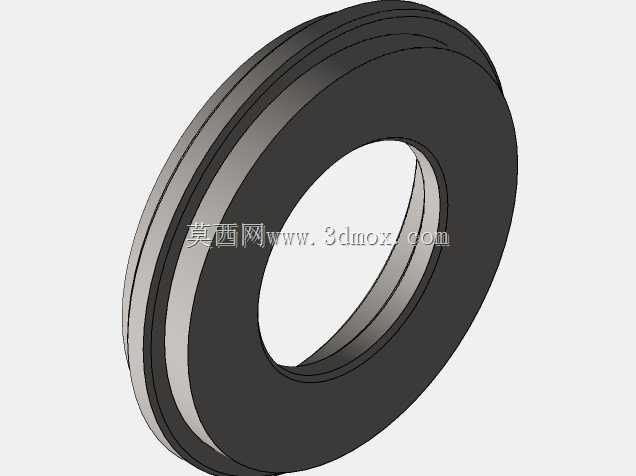

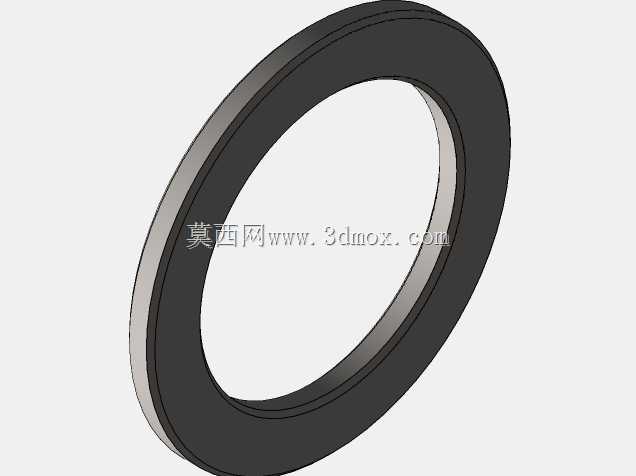

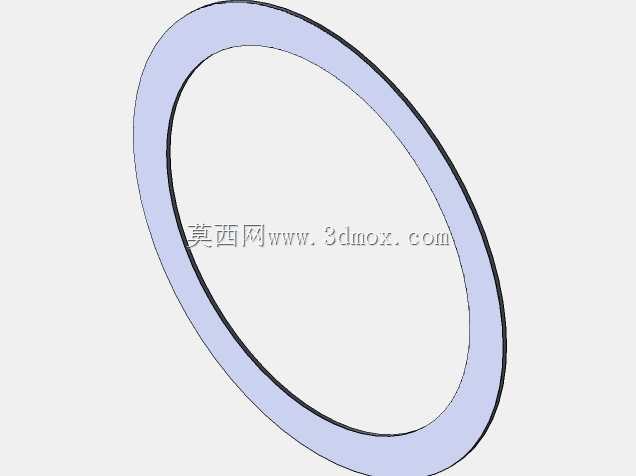

　　从外形尺寸来看，这款箱体的整体轮廓紧凑，没有多余的外凸结构，能够在狭小的设备安装空间内完成布置，输出轴与输入轴的中心高符合通用传动部件的安装尺寸规范，替换同规格旧箱体时不需要调整原动机与执行端的中心高度，大幅降低设备改造的工作量。箱体的合箱面经过精铣加工，平面度控制在合理公差范围内，装配后配合密封胶就能实现可靠密封，不会出现润滑油渗漏的问题。轴伸端的密封采用骨架油封结构，能够有效阻挡箱体内的润滑油外泄，同时防止外部的粉尘、水汽进入箱体内部污染润滑油，延长齿轮与轴承的使用寿命。

　　在实际选型应用中，这款变速箱适配的原动机功率范围覆盖常规中小功率电机，能够在环境温度-10℃到40℃的工况下持续稳定运转，不需要额外加装冷却装置，因为箱体的外壁设计有散热筋结构，能够通过自然对流将齿轮啮合产生的热量散发到空气中，维持箱体内润滑油的工作温度在合理区间。日常维护只需要按照运行周期定期更换润滑油，检查螺栓紧固情况即可，不需要复杂的维护操作，非常适合运维条件有限的工业生产场景使用。

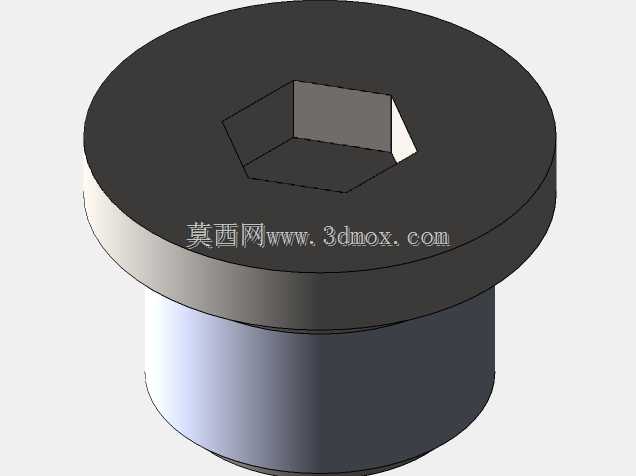

　　建模过程中，所有的齿轮参数、轴径尺寸、安装孔位都按照实际加工公差要求进行绘制，齿轮的啮合间隙、轴承的装配位置都还原了实际装配的状态，能够直接用于装配干涉检查、工程图导出，也可以作为同类型变速箱设计的参考原型，帮助结构设计人员快速完成同类传动部件的方案迭代，减少重复建模的工作量。箱体上的所有工艺结构，比如起吊螺孔、油位观察孔、放油螺塞位置都按照实际生产要求进行了还原，不存在脱离加工实际的理想化结构，导出的工程图能够直接用于生产加工的工艺参考。
