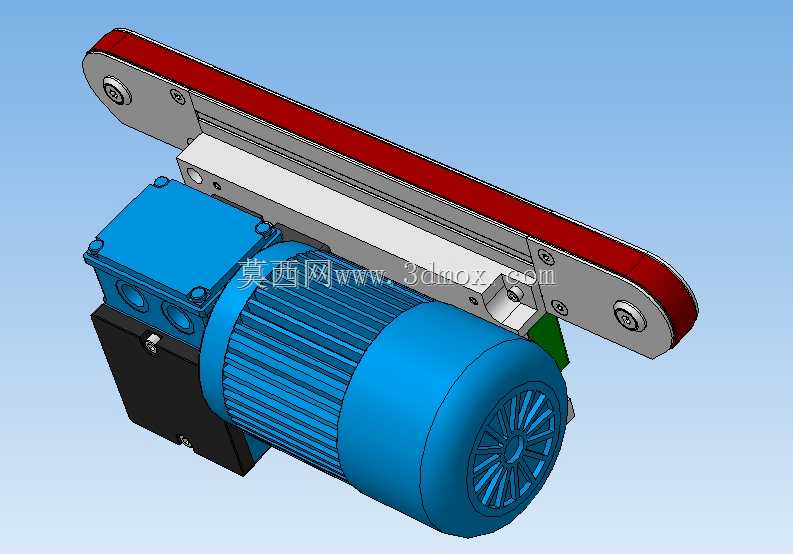

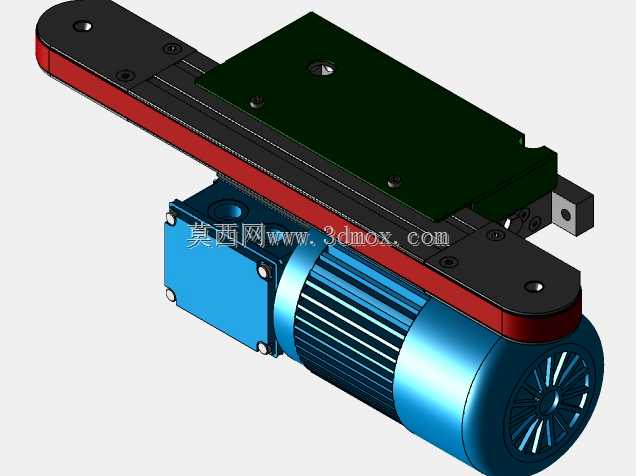

小型带式动力输送单元结构设计

　　这款微型带式输送单元，核心定位是小空间内的轻载物料短距离转运场景，常见于3C电子零部件组装线的工位间物料衔接、小型精密零件检测工序的进料出料、实验室小型样品的传输排布，也可嵌入到紧凑型自动化专机内部作为工件流转的载体，解决常规标准输送机尺寸过大无法适配窄小安装空间的痛点。从结构设计逻辑来看，整机采用驱动端与输送机架一体化集成的布局，没有额外的独立电机安装座延伸结构，将减速电机直接作为机架的受力支撑部分之一，大幅压缩了整机的轴向安装尺寸，适配安装边界局促的设备内嵌需求。动力部分采用集成式减速电机直驱主动辊的传动方案，省去了链轮、同步带这类中间传动环节，既减少了传动损耗，也降低了后续运维过程中传动件张紧、更换的维护工作量，

　　同时避免了中间传动结构带来的额外空间占用。输送面采用窄幅平皮带设计，皮带宽度适配小型零件的承载需求，皮带下方设置光滑承托板，避免轻载小零件传输过程中出现皮带下凹导致的物料歪斜、卡滞问题，两端的从动辊与主动辊均采用带凸缘的结构，防止皮带运行过程中出现跑偏现象，辊轴两端采用密封式深沟球轴承支撑，转动阻力小，长时间运行也不会出现卡滞异响。机架主体采用折弯钣金件拼接成型，兼顾结构刚性与轻量化需求，安装基准面设置在电机底部与机架连接的平面上，安装时可直接通过螺栓将整机固定在设备台面或者支架上，不需要额外制作复杂的安装转接件，整机的安装孔位采用标准化间距设计，可兼容多数小型自动化设备的型材安装孔位适配需求。从安装边界尺寸来看，

　　整机长度方向控制在极小范围内，宽度方向仅比输送皮带宽出两侧机架的钣金厚度，高度方向从安装基准面到皮带输送面的落差经过优化，可直接对接多数小型振动盘出料口、机械手取放料位的高度，不需要额外增加高度调节垫块。皮带运行速度匹配小型零件的传输节拍，不会因为速度过快导致轻小零件被惯性甩出，也不会因为速度过慢影响工位流转效率，整机运行过程中振动量极小，可适配带有视觉检测工位的高精度传输需求，不会因为设备振动影响视觉成像的清晰度。在细节设计上，皮带张紧结构集成在从动辊端的机架滑槽内，仅需要调节两端的张紧螺栓即可实现皮带张紧度的调整，不需要拆解整机外壳，日常调试维护十分便捷，电机的接线端设置在机身侧方，

　　走线方向可根据实际安装场景选择左侧或者右侧出线，适配不同设备的布线走向需求，避免线缆与周边其他机构产生干涉。这款输送单元的负载能力针对小型轻载物料设计，可承载单重不超过数公斤的小型工件，完全覆盖电子元器件、小五金件、塑胶小件这类常见轻型物料的传输需求，相比常规的标准输送机，其紧凑的结构可以大幅节省设备内部的安装空间，让整台自动化设备的布局更加紧凑，减少设备的整体占地面积。设计过程中充分考虑了不同场景的适配性，整机没有突出的尖锐边角，所有钣金边缘都做了折边钝化处理，避免安装调试过程中划伤操作人员，外露的转动部件都做了结构限位，不会出现衣物或者工具卷入的安全隐患。
