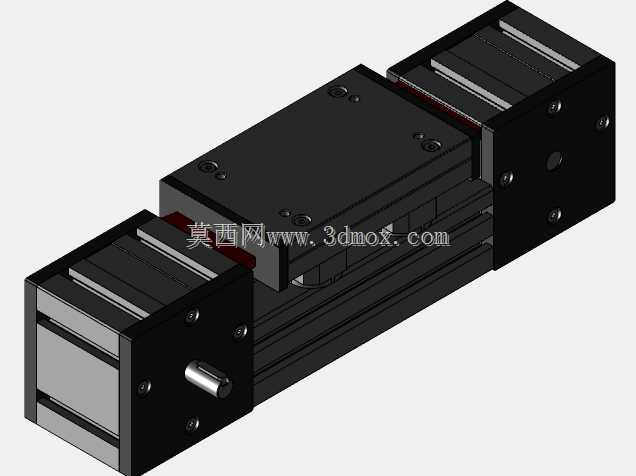

HEPCOMION DLS3180振动输送平台结构

　　在自动化产线的物料输送环节中，短行程高频振动输送结构常被用于小尺寸工件的匀速给料、姿态整理工序，这款基于HEPCOMION DLS3180直线导轨模组搭建的±2.5mm振幅振动平台，正是针对这类工况设计的模块化执行单元。不同于大振幅长距离的振动给料设备，该结构的振幅控制在±2.5mm区间，振动频率可匹配产线节拍调整，既能够避免工件在输送过程中因振幅过大出现磕碰损伤，也能保证薄型、小型工件在平台表面保持稳定的进给速度，不会出现跳料、卡滞的问题。

　　从结构设计逻辑来看，整个平台采用双端固定的直线导轨作为承载主体，滑台部分通过内置的偏心驱动结构连接动力输入端，动力传递过程中偏心轮的回转运动直接转化为滑台沿导轨方向的高频往复直线运动，省去了中间连杆传动的冗余结构，既压缩了整体安装空间，也减少了传动间隙带来的振幅误差。导轨两端的端座采用一体化加工的黑色金属材质，既承担导轨的固定定位功能，也集成了动力输入端的轴承安装位、行程限位结构，端座上的安装孔位按照标准模组间距设计，可直接与铝型材机架、设备台面通过螺栓锁紧，不需要额外加工转接板，降低了现场安装的适配难度。

　　实际应用场景中，这类振动输送平台常布置在精密装配产线的上料段、检测设备的进料端，比如电子元器件的分选工序中，可将散料通过振动均匀排布在平台表面，配合视觉检测系统完成工件的姿态识别与分拣；在小五金零件的加工工序中，可连接冲床、磨床的出料口，将加工完成的工件匀速输送至下一工位，避免工件直接掉落出现磕碰变形。平台的滑台安装面加工有标准螺纹孔阵列，可根据输送物料的类型更换不同的载具面板，比如带防滑纹路的橡胶面板、带定位槽的金属面板、带真空吸附孔的非金属面板，适配不同材质、不同形状工件的输送需求。

　　安装边界方面，该振动平台的整体外形为长条形模块化结构，宽度方向尺寸控制在紧凑区间，可并排布置多台组成多通道输送线，满足多工位同时上料的产能需求；长度方向可根据实际输送行程调整导轨长度，本次设计的基准型号适配3180规格导轨，有效输送行程覆盖常规短距离给料的需求，安装时需要保证平台固定面的平面度公差在0.1mm以内，避免导轨安装变形导致滑台运行卡滞、振幅不均的问题。驱动端可根据现场工况选配伺服电机或者调速电机，通过调整电机转速即可改变振动频率，匹配不同工件的输送速度要求，不需要对机械结构做额外调整。

　　从结构可靠性角度考虑，导轨部分采用密封式设计，可阻挡生产现场的粉尘、切削液进入导轨滚道内部，延长维护周期；滑台与导轨之间的预紧力按照振动工况做了适配调整，既保证往复运动的顺畅性，也避免高频振动下出现滑台松动、间隙过大的问题。两端的缓冲结构采用硬质耐冲击材料，可吸收滑台往复运动到端点位置的冲击力，降低振动传递到设备机架的幅度，减少整个设备的共振噪音。不同于传统的电磁振动给料器，该结构的振动方向完全沿直线导轨轴向，不会出现横向的摆动，输送过程中工件的运行轨迹更可控，对于有定向输送要求的工序适配性更强，比如需要保持特定朝向进入装配工位的零件，可在平台表面加装导向条，配合振动让工件沿导向条整齐排列进入下一工位，不需要额外的整理机构。
