在中小功率传动系统的布局里,这类带螺栓连接结构的弹性环形联轴器,往往出现在两轴对中精度存在一定偏差、同时需要缓冲启停冲击的工位上,比如轻工输送线的驱动端与从动辊连接、小型风机组的电机输出端与叶轮轴对接、包装设备的动力分配轴衔接场景,都能见到这类结构的应用。它不需要额外的胀套或者键连接做过度配合,依靠周向均匀分布的螺栓组件直接对接两端法兰,安装时不需要大幅度挪动两端的主机设备,只需要将联轴器的环形弹性体对准两端法兰的安装孔位,穿入螺栓逐步对角拧紧即可完成装配,后期维护更换弹性件时,也不需要拆解两端的轴系部件,只需要松开周向的连接螺栓就能取下弹性环,大幅降低了产线停机维护的时间成本。
从功能特性上看,这款联轴器的核心缓冲载体是中间的环形弹性体,采用高耐屈挠的橡胶类材质硫化成型,周向均匀分布的金属连接嵌件和弹性体完全硫化结合,不存在相对滑动的磨损间隙,既可以传递额定范围内的静态与动态扭矩,还能补偿两轴之间的径向偏移、角向偏差以及少量的轴向窜动,避免轴系因为安装对中误差产生的附加弯矩作用在轴承或者电机输出轴上,延长整套传动系统里易损件的使用寿命。和传统的刚性法兰联轴器相比,它在设备启停瞬间、负载突变时可以吸收大部分冲击能量,减少传动链上的齿轮、轴承受到的刚性冲击,尤其适合存在频繁正反转、启动负载波动较大的传动工位。

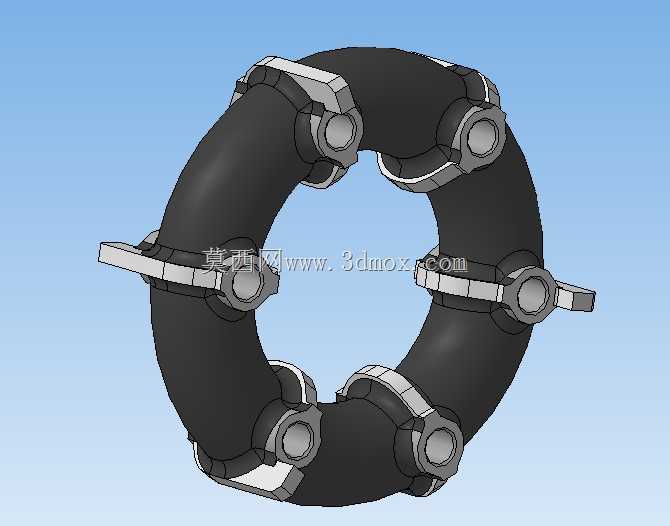

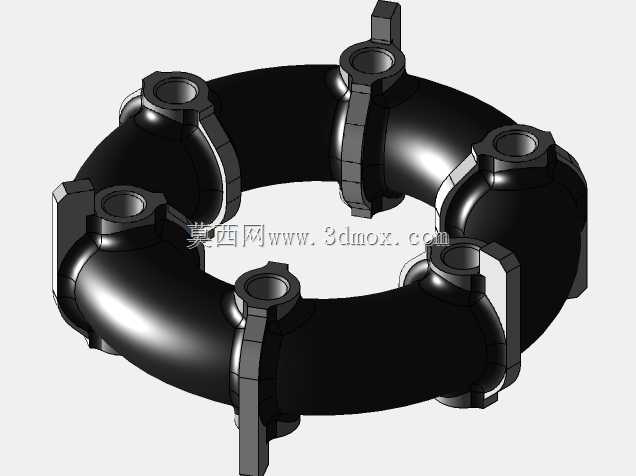

设计过程中,首先要确定的是弹性环的截面直径与整体环形中径的比例关系,这个参数直接决定了联轴器的补偿能力与额定扭矩上限:弹性环截面过粗会导致整体刚度过大,失去缓冲补偿的效果,截面过细则会导致扭矩承载不足,长期运行容易出现弹性体撕裂的问题。周向的连接螺栓数量采用6组均布的设计,这个数量既可以保证每一组螺栓连接副承担的载荷在合理范围内,避免单组螺栓受力过大出现松动,也不会因为螺栓数量过多导致安装孔位过密,削弱弹性体的整体结构强度。每一组连接嵌件都设计了外翻的金属挡边,嵌件内孔和螺栓采用间隙配合,安装时允许螺栓有小角度的偏摆,适配两轴之间的角向偏差,同时金属挡边可以避免弹性体在螺栓压紧力作用下出现局部应力集中,防止弹性体在嵌件边缘位置出现早期裂纹。
从安装边界尺寸来看,这类联轴器的轴向安装尺寸相对紧凑,整体轴向厚度远小于同扭矩规格的梅花弹性联轴器或者膜片联轴器,适合安装空间轴向尺寸受限的传动工位。安装时需要注意两端法兰的对接端面要保持平行,端面跳动量控制在弹性体允许的补偿范围内,螺栓拧紧时要采用对角分步拧紧的方式,保证每一组螺栓的预紧力均匀,避免弹性环出现偏载导致的局部受力过大。弹性体的外圆没有额外的金属外壳包裹,散热条件更好,长期连续运行时弹性体因为交变应力产生的热量可以快速散发,延缓橡胶材质的老化速度,适合在常温、无强腐蚀介质的常规工业环境下使用。在选型匹配时,需要根据轴系传递的额定扭矩、最大瞬时冲击扭矩、两轴的最大允许偏移量来确定对应规格,不能单纯依靠轴径来选择型号,避免出现选型过小导致弹性体过早失效,或者选型过大导致缓冲效果不足、失去应有的补偿作用。
