数控铣床用ER夹头夹持工装结构

项目分类:机床 发布时间:2022-06-09 ID:656781
  • 数控铣床用ER夹头夹持工装结构
  • 数控铣床用ER夹头夹持工装结构

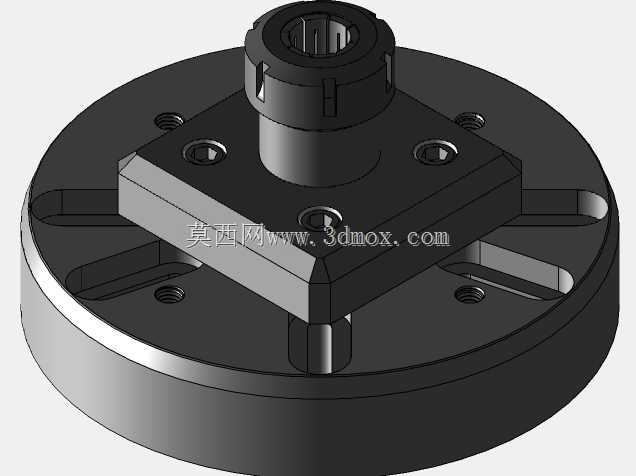

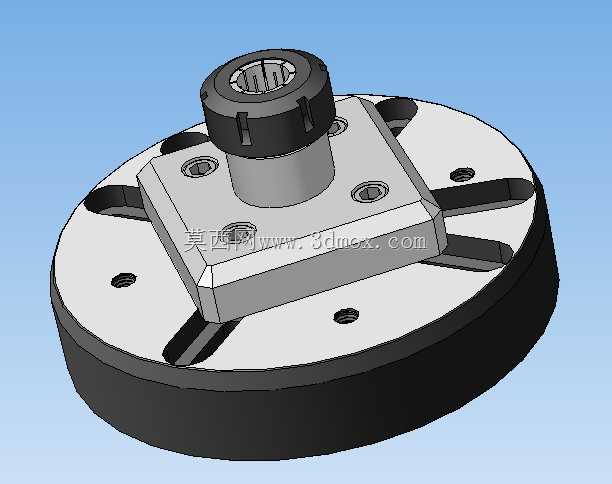

  在立式数控铣床、小型加工中心的常规铣削加工场景里,这类夹头夹持器是安装在机床工作台面、用于固定待加工小型轴类、套类零件的专用工装,区别于机床自带的主轴夹头,这类安装在工作台侧的夹持结构,主要承担工件侧固定、二次装夹定位、异形件基准找正的作用,尤其适合需要多面铣削、侧面钻孔攻丝的小型零件加工,能减少零件二次装夹的找正时间,提升小批量零件加工的装夹效率。从结构设计逻辑来看,整套夹持装置采用圆盘式底座加方形安装座的分层结构,底部圆盘作为安装基准面,沿圆周方向均匀分布的四个长条形安装槽,是用来配合机床工作台的T型槽螺栓实现固定的,这种长槽设计没有采用固定孔位,就是为了适配不同工作台的T型槽间距,安装时可以沿圆周方向微调夹持器的整体角度,

  不需要完全对齐工作台的槽位,安装容错率更高,底座的厚度经过受力校核,在承受最大铣削侧向力时不会出现底座翘曲变形,保证装夹刚性。上方的方形安装座通过内六角螺栓与底部圆盘连接,四个螺栓孔对称分布在方形座的四个角位置,螺栓预紧后能保证方形座与底座的贴合面完全贴合,不会出现装夹间隙,方形座的中心位置安装标准ER型弹性夹头座,夹头座与方形座采用H7精度的配合公差,保证夹头的中心轴线与底座安装面的垂直度控制在0.02mm以内,满足铣削加工的同轴度要求。夹头部分采用标准ER弹性筒夹结构,通过顶部的锁紧螺母旋转压紧,带动弹性筒夹向内收缩抱紧工件,这种结构的夹持范围覆盖对应规格ER夹头的全尺寸段,不需要更换夹头座,

  只需要更换不同内径的弹性筒夹就能夹持不同直径的工件,筒夹的夹持面有均匀的弹性槽,抱紧时受力均匀,不会夹伤工件表面,同时能传递足够的夹持力,在进行大进给铣削时不会出现工件打滑、移位的问题。在方形安装座的四个侧边,还设计了四个向外延伸的定位压爪,这部分结构是用来辅助压紧大尺寸工件的法兰边或者板类零件的,当加工的零件尺寸超过夹头的夹持范围时,可以将零件放置在方形座的上表面,通过这四个压爪配合螺栓压紧零件的边缘,实现板类、法兰类零件的装夹,一套工装兼顾轴类套类零件的内孔/外圆夹持,以及板类零件的端面压紧,不需要频繁更换工装,能减少机床的工装准备时间。从安装边界尺寸来看,底部圆盘的直径适配常规小型加工中心的工作台槽距,整体高度控制在合理范围,

  安装后不会超出机床Z轴的最小行程空间,夹头中心到工作台面的高度经过优化,加工时刀具的悬伸长度可以控制在合理区间,减少刀具振颤,提升加工表面质量。在实际使用过程中,这类夹持器还可以配合分度头或者第四轴使用,将底座与第四轴的法兰盘连接,就能实现零件的回转分度加工,完成圆周方向的均布槽、孔系加工,拓展了工装的使用场景。设计时还考虑了排屑问题,底座与方形座的贴合面没有设计封闭的挡边,加工产生的铁屑可以顺着安装槽的间隙排出,不会积存在工装的贴合面之间,避免铁屑挤压导致的装夹定位误差,日常清理维护也更方便,只需要在加工完成后用压缩空气吹净表面积屑即可,不需要拆解工装进行清理。夹头座的锁紧螺母采用标准ER螺母,配件通用性强,出现磨损后可以直接采购标准件更换,不需要定制加工,降低了工装的后期维护成本。整套结构的受力路径经过优化,铣削加工时产生的侧向切削力从夹头传递到方形安装座,再通过四个连接螺栓均匀分散到底部圆盘,最终通过T型槽螺栓传递到机床工作台,整个受力路径没有应力集中的薄弱环节,在满负荷切削参数下也不会出现结构变形或者夹持失效的问题。
