大行程龙门式数控铣床结构设计

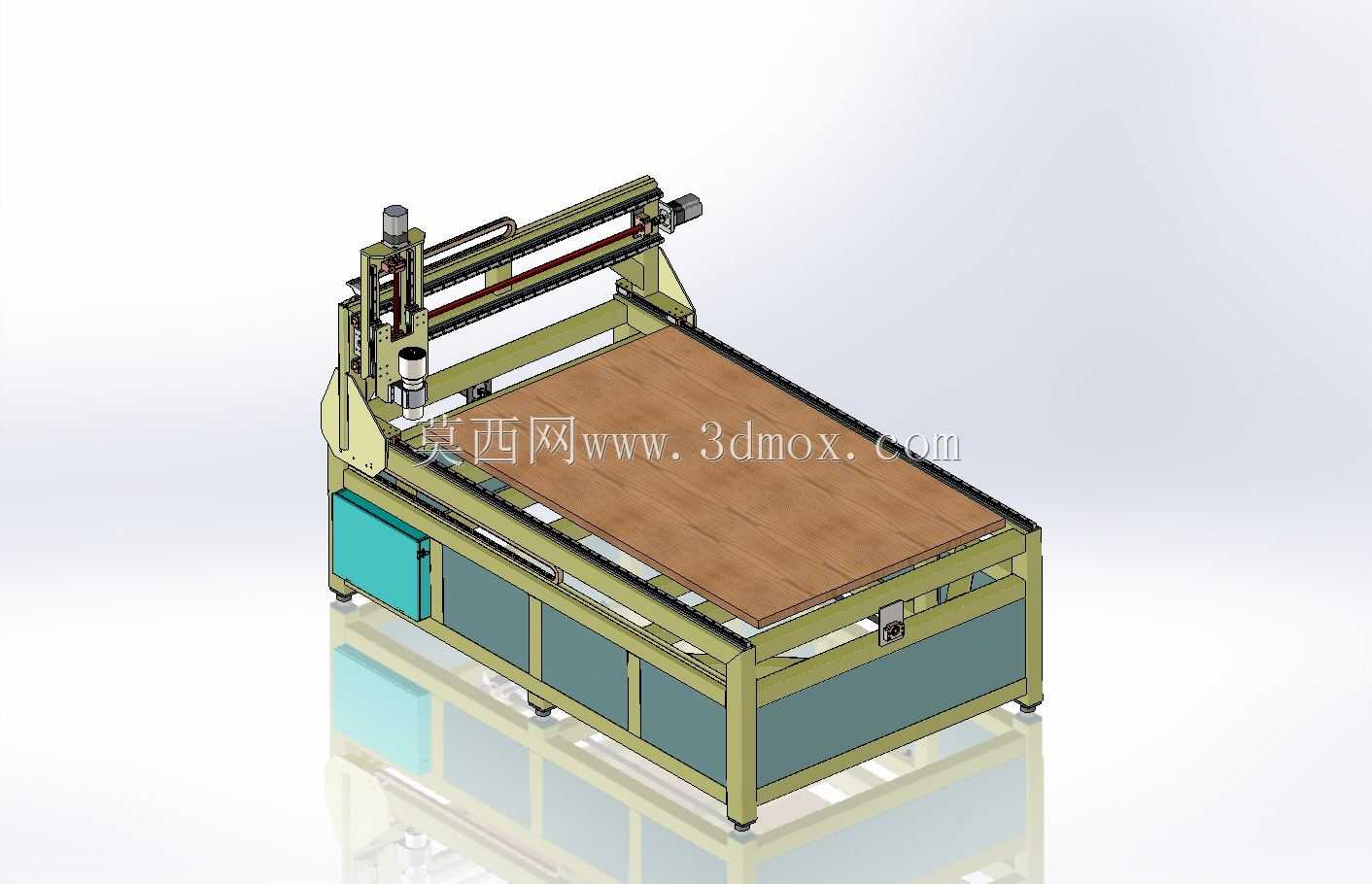

　　这款大行程龙门式数控铣床的结构设计，核心面向大尺寸板材、大幅面非金属及轻金属构件的铣削加工场景，在广告标识制作、木质家具雕花、亚克力板材切割、绝缘件加工、铝型材深加工等领域都有广泛的应用空间，区别于传统立式铣床的小行程局限，该设备采用龙门移动式结构，将加工幅面拓展至2100mm×1300mm的区间，能够适配绝大多数常规尺寸的整板加工需求，无需多次装夹拼接，有效减少多次定位带来的加工误差。从结构布局来看，设备采用床身固定、龙门梁沿Y轴双驱移动的设计思路，床身整体采用方管焊接框架结构，内部布置有交叉加强筋，在控制整体重量的同时保证足够的结构刚性，避免大行程移动过程中出现的床身形变影响加工精度；床身下部设置有可调式支撑脚，

　　可根据安装地面的平整度调节设备水平，安装时无需预埋特殊地基，普通硬化车间地面即可满足安装要求，降低了设备部署的场地成本。工作台面采用高密度硬质板材铺设，表面预留T型槽安装位，可搭配通用夹具快速固定不同材质的待加工工件，工作台下方设置有集屑空间，加工产生的切屑可沿台面缝隙落入下部集屑区域，便于日常清理维护。龙门梁采用整体挤压铝型材搭配钢板补强的结构，X轴传动组件沿龙门梁长度方向布置，搭载高速主轴的滑座沿X轴导轨移动，Z轴滑枕采用线性导轨导向，可实现主轴的上下进给，主轴最高转速可达5000rpm，能够适配铣削、钻孔、倒角、雕刻等多种加工工序，针对不同材质的加工需求可灵活更换对应刀具。传动系统方面，X、

　　Y轴均采用高精度滚珠丝杠搭配伺服电机驱动，导轨采用重载线性导轨，保证长行程移动过程中的运动平稳性，反向间隙控制在0.02mm以内，重复定位精度可满足常规民用及工业加工的精度要求；设备的电气控制柜体集成安装在床身侧部，柜体采用密封式设计，可阻挡加工粉尘进入电气元件区域，延长电气部件的使用寿命，柜体侧面设置有散热通风口，搭配防尘滤网保证设备长时间运行时的散热需求。从安装边界来看，设备整体外形长度约2600mm、宽度约1800mm、高度约1700mm，安装时需在设备周边预留不小于800mm的操作维护空间，便于操作人员上下工件、更换刀具以及后期的设备检修；设备的气源及电源接口均布置在柜体侧部，接入常规工业三相电源及压缩空气即可完成调试运行，

　　无需额外配置复杂的辅助设施。在设计过程中，充分考虑了不同加工场景的适配性，龙门梁的移动速度可根据加工材质进行参数调整，加工软质材料时可提高空行程及进给速度提升加工效率，加工硬质金属构件时可降低进给速度保证切削稳定性，主轴的安装座采用标准ER夹头设计，可兼容市面上绝大多数通用数控刀具，降低了用户的刀具使用成本。床身的侧部设置有可开启的维护门，日常可打开维护门对内部传动部件进行润滑保养，导轨及丝杠的润滑点均引至设备外部，无需拆解设备外壳即可完成定期润滑操作，大幅降低了设备的日常维护难度。相较于同行程的铸铁床身数控铣床，该结构在保证足够刚性的前提下，整体重量降低约40%，便于设备的运输与移位，同时焊接框架结构的生产周期更短，成本更具优势，适合中小加工企业的批量加工需求。设备的Z轴行程设置为200mm，可满足绝大多数厚度板材的加工需求，针对特殊厚度工件的加工场景，也可通过调整Z轴滑枕的安装位置拓展加工行程，具备较强的改造适配空间。
