带过载保护功能的双联齿式离合传动件

项目分类:通用机械零部件 发布时间:2022-06-09 ID:656784
  • 带过载保护功能的双联齿式离合传动件
  • 带过载保护功能的双联齿式离合传动件

  在自动化输送线、包装机械、小型机床进给机构这类存在冲击载荷、易出现传动卡滞的工况场景里,常规刚性齿轮传动一旦出现输出端堵转,很容易直接打坏齿面、烧毁驱动电机,甚至造成整条传动链的零件报废,带过载离合功能的双齿轮结构,就是为解决这类传动防护需求设计的集成式传动部件。

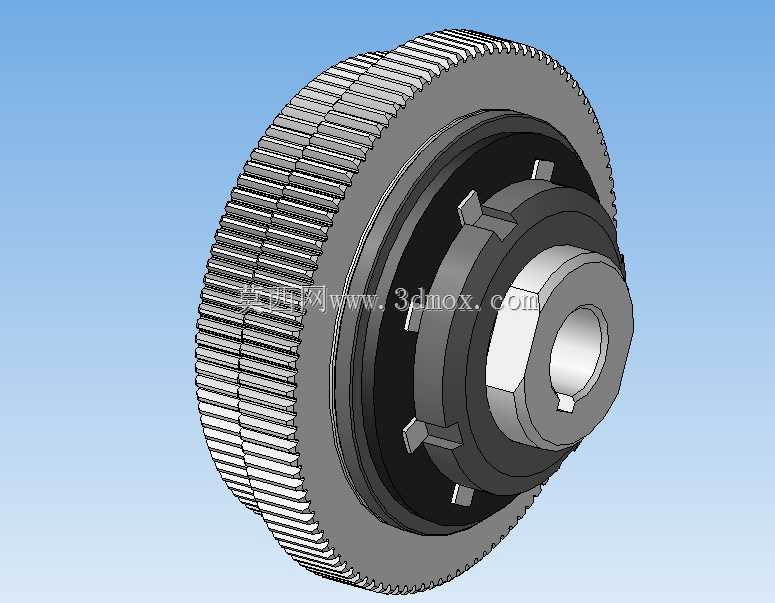

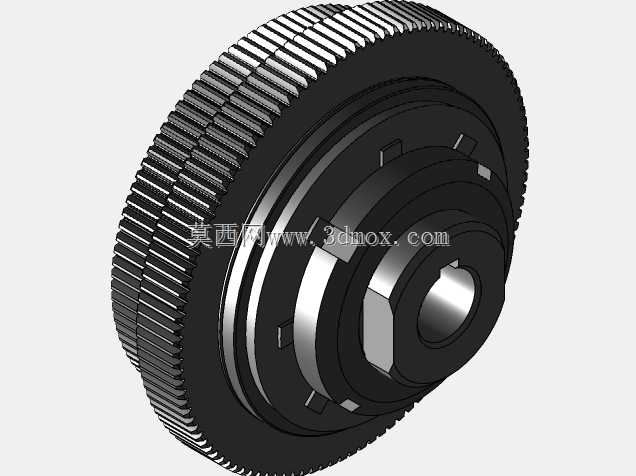

  这套传动件把双联齿轮传动和摩擦式过载离合结构做了集成化设计,外侧的大直径齿圈是主传动啮合端,用来和上游驱动齿轮啮合输入扭矩,内侧的小直径轮毂端是输出连接位,通过轴孔的键槽和下游传动轴配合传递动力,中间嵌套的离合结构采用多组周向均匀分布的卡爪配合弹性压紧组件,正常传动状态下,卡爪在预紧弹力作用下完全嵌合,把齿圈输入的扭矩无滑差传递到输出轮毂,传动精度和普通刚性齿轮保持一致,不会出现传动滞后的问题。当输出端负载超过设定的扭矩阈值时,卡爪会克服压紧弹力产生径向滑移,齿圈和轮毂之间出现相对滑转,直接切断扭矩传递路径,避免过载扭矩传导到上游驱动端和下游执行端,等负载故障排除后,卡爪会在转动过程中自动复位嵌合,不需要人工拆解调整就能恢复正常传动,比传统的剪切销式过载保护结构维护成本低很多,也不会出现过载后需要更换易损件的停机等待问题。

  从结构设计的细节来看,齿圈部分采用直齿圆柱齿形设计,齿向公差按GB/T 10095.1的7级精度控制,齿端做了1×45°的倒角引导,方便装配时和配对齿轮顺利啮合,不会出现卡齿、顶齿的问题;齿圈和离合基座的配合面采用H7/h6的间隙配合,保证过载滑转时不会出现卡滞,配合面表面粗糙度控制在Ra1.6以下,减少滑转过程中的磨损量,延长部件的使用寿命。离合部分的卡爪采用对称式矩形截面设计,每个卡爪的啮合面做了2°的微小楔角,既保证正常传动时的啮合刚度,又能在过载时顺利滑出,不会出现楔死无法脱开的问题;压紧组件的预紧力可以通过轮毂端的调节螺母调整,能根据实际工况的额定扭矩需求设置对应的过载触发值,适配不同负载等级的传动场景。

  安装边界方面,这套传动件的轴向总厚度控制在齿圈直径的三分之一左右,径向最大轮廓就是外侧齿圈的齿顶圆直径,输出轴孔采用标准圆柱孔加平键槽的连接形式,键槽尺寸按GB/T 1096的普通平键规格设计,能直接和同直径的标准传动轴配合,不需要额外加工定制连接结构;轴向定位靠轮毂两端的轴肩和锁紧挡圈实现,装配时只需要保证齿圈和配对齿轮的啮合齿宽对齐,错位量不超过齿宽的5%,就能保证啮合受力均匀,不会出现偏载打齿的问题。

  实际选型应用时,需要先核算传动链的额定工作扭矩,把离合的触发扭矩设置为额定扭矩的1.2-1.5倍,既保证正常工作时不会出现误滑转,又能在堵转瞬间及时脱开;日常维护只需要定期在齿面和离合配合面涂抹少量锂基润滑脂,不需要频繁拆解调整,在轻工机械、电子制造流水线、小型输送设备这类对传动可靠性要求高、维护空间有限的场景里,这种集成式结构比单独搭配齿轮和外置离合器的方案节省至少30%的安装空间,装配工序也更简单,能有效降低设备的整体设计和装配成本。需要注意的是,这类离合结构不适合长时间滑转的工况,过载滑转后需要及时排查输出端的卡滞故障,避免长时间滑转造成配合面磨损烧蚀,影响后续的传动精度和过载保护的灵敏度。
